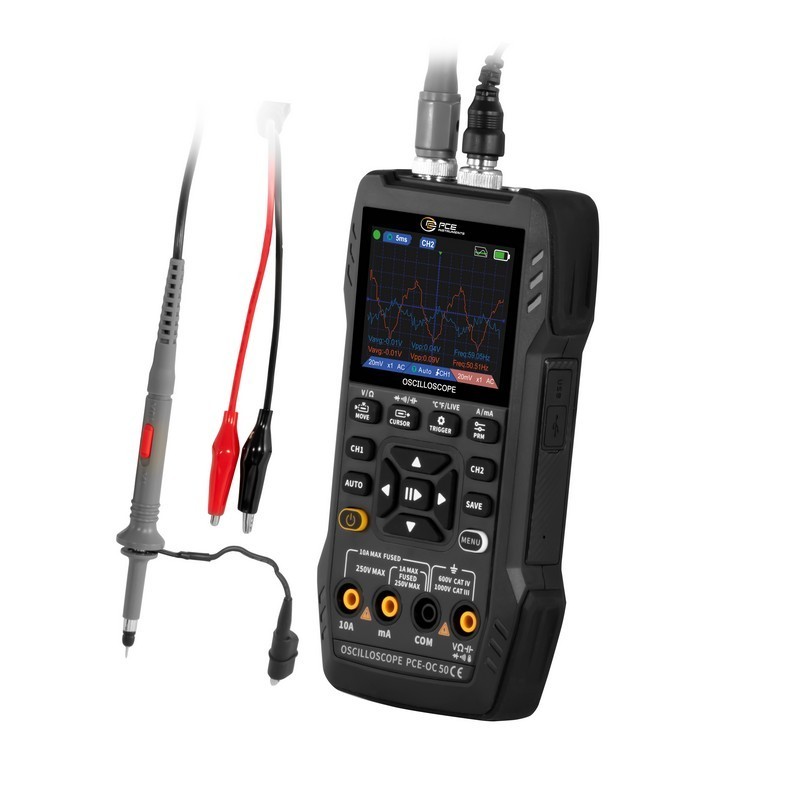

PCE Instruments Osiloskop / Multimetre PCE-OC 50

PCE-OC 50, elektronik sinyallerin analizini kolaylaştıran çok yönlü bir ölçüm cihazıdır. Bu cihaz, **osiloskop**, **multimetre** ve **sinyal jeneratörü** fonksiyonlarını tek ünitede birleştirir ve devrelerde dalga formlarını, voltaj ve akım değerlerini, direnç ve kapasitans gibi parametreleri hızlı ve doğru şekilde ölçmenizi sağlar. İki kanallı osiloskop moduyla 10 MHz bant genişliği ve 50 MS/s örnekleme hızı sunar, bu sayede analog ve dijital sinyallerin ayrıntılı analizini yapabilirsiniz. Kompakt tasarımı ve USB-C bağlantısı ile hem laboratuvar hem saha uygulamalarında kullanıma uygundur.

Osiloskop Ölçüm Fonksiyonları

• 2 kanallı osiloskop moduyla eş zamanlı iki sinyal analizi
• 10 MHz bant genişliği ile detaylı dalga formu gözlemi
• 50 MS/s örnekleme hızı ile hassas ölçüm
• Otomatik, normal ve tek tetikleme modları ile esnek sinyal tetikleme
• Osiloskop görüntülerini dahili belleğe kaydetme ve USB-C ile aktarma

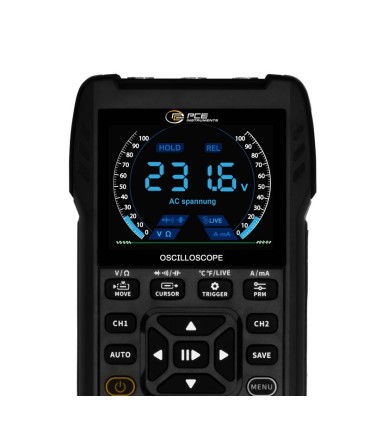

Multimetre ve Ölçüm Fonksiyonları

• DC ve AC voltaj ölçümü
• DC ve AC akım ölçümü
• Direnç ve kapasitans ölçümü
• Diyot testi ve süreklilik kontrolü
• Temassız gerilim algılama ile güvenli denetim

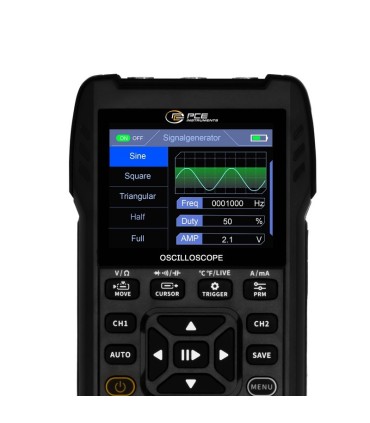

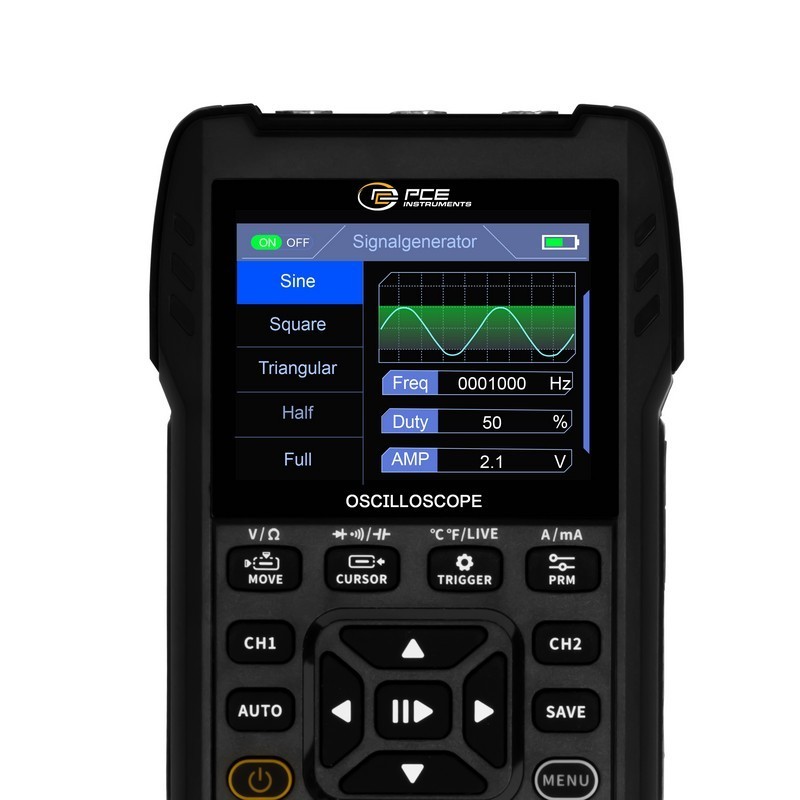

Sinyal Jeneratörü Özellikleri

• 1 Hz … 2 MHz aralığında sinyal üretimi
• Sinüs, kare, üçgen, yarım dalga, tam dalga, gürültü ve DC sinyalleri
• Genlik aralığı: 0.1 … 3.3 Vpp
• 16 kpts dalga biçimi uzunluğu

Temel Özellikler

• PCE-OC 50 Osiloskop / Multimetre
• Bant genişliği: 10 MHz
• Örnekleme hızı: 50 MS/s
• Ekran: 2.8″ renkli LCD ekran
• Ekran çözünürlüğü: 320 × 240
• Dahili hafıza: 8 MB osiloskop görüntüsü saklama

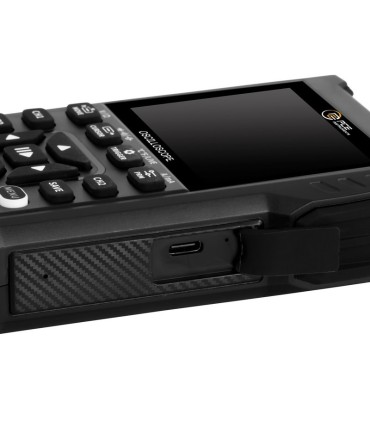

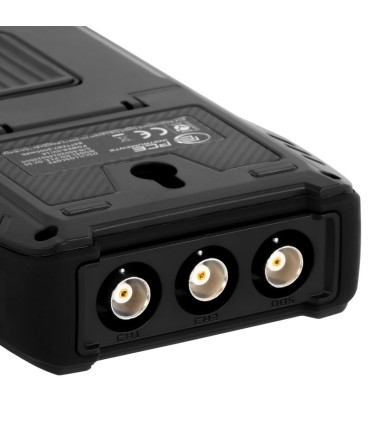

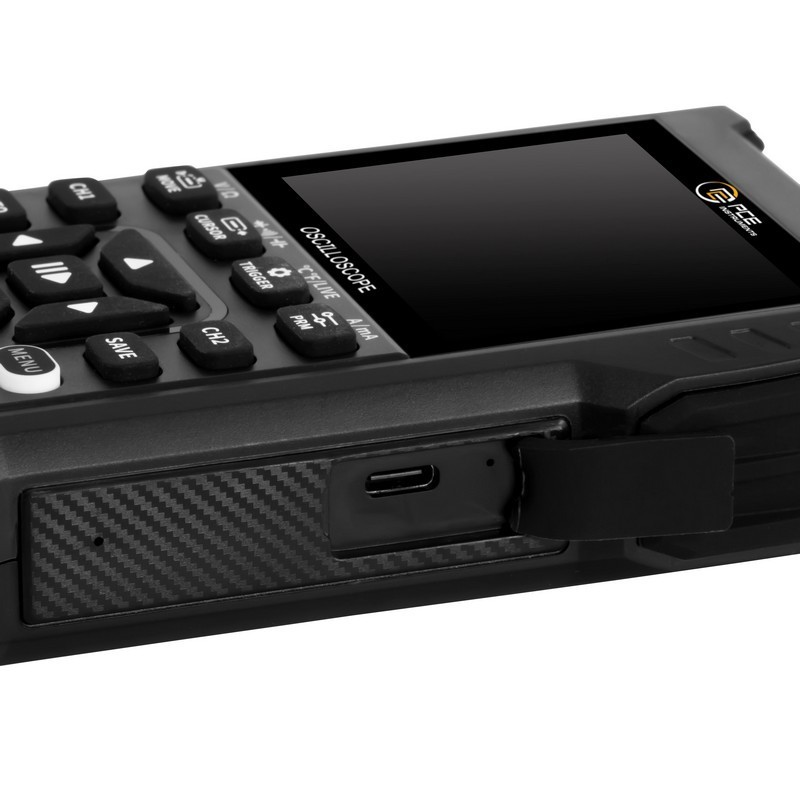

• Arayüzler: USB-C ve BNC bağlantıları
• Çalışma süresi: ~6 saat
• Otomatik kapanma ayarlanabilir

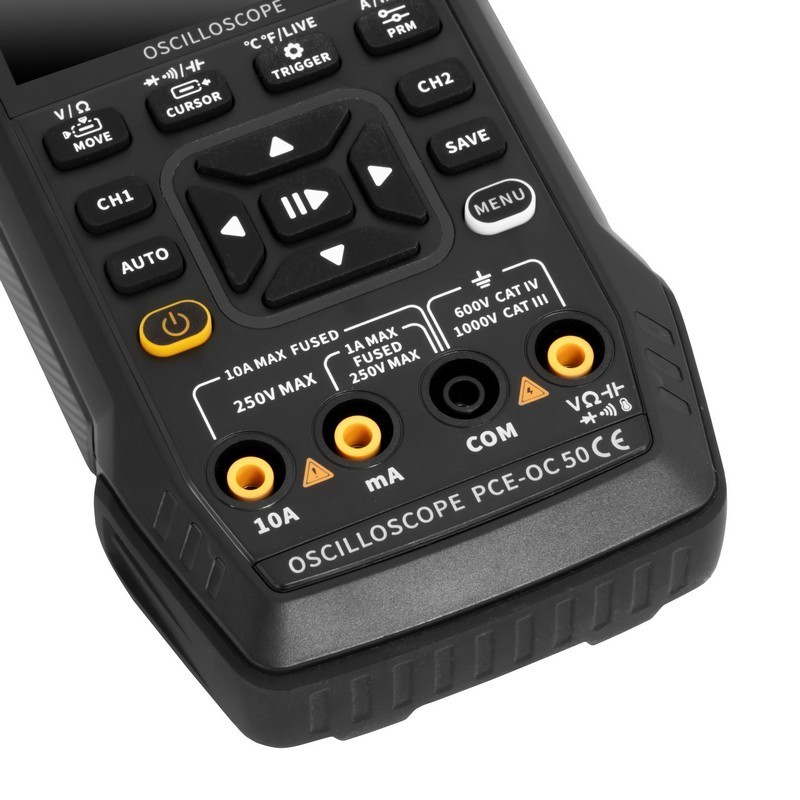

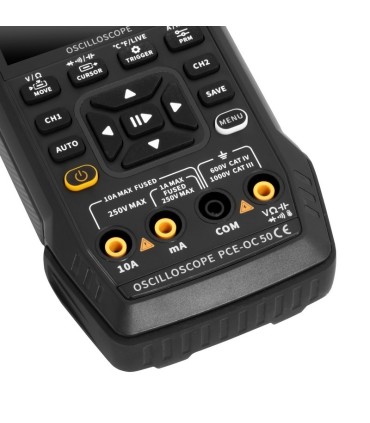

• Güvenlik standartları: CAT III 1000 V, CAT IV 600 V
• Boyutlar: ~170 × 90 × 35 mm
• Ağırlık: ~300 g
• Çalışma koşulları: 0 … 50 °C / %0 … 90 bağıl nem
• Alman teknolojisi ve kalitesi

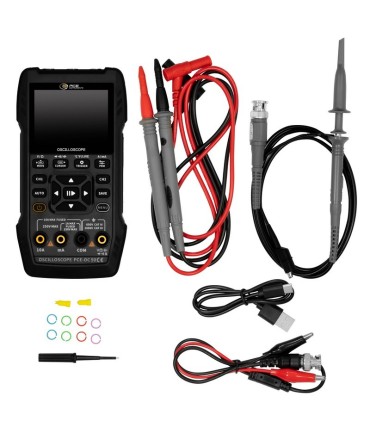

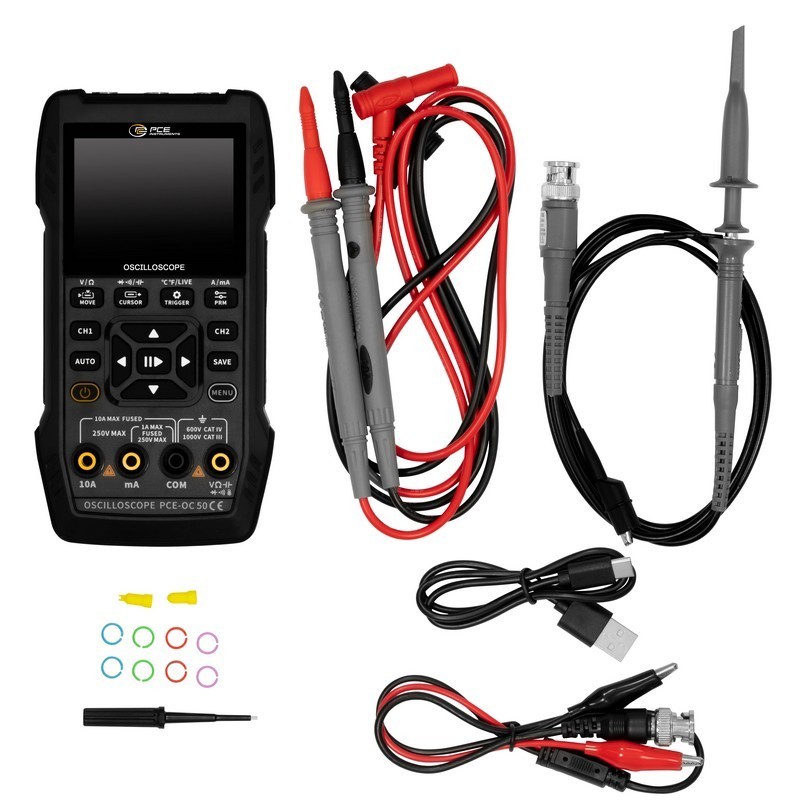

Teslimat İçeriği

• 1 × PCE-OC 50 osiloskop
• 1 × Osiloskop probu
• 1 × Uçlu test kablo seti
• 1 × Timsah klipsli test ucu seti
• 1 × USB-C veri kablosu
• 1 × Kullanım kılavuzu

Kullanım Alanları

• Elektronik devrelerde sinyal analizi ve hata tespiti
• Analog ve dijital sinyallerin dalga formu incelemesi
• Volt, amp ve direnç ölçümleri için entegre multimetre kullanımı
• Sinyal üretimi ve devre testleri için dahili jeneratör
• Laboratuvar, atölye ve saha ölçüm uygulamaları

Kullanım Önerileri

• Ölçüm yapmadan önce prob bağlantılarını doğru şekilde kontrol edin
• Farklı tetikleme modlarını sinyal tipine göre optimize edin
• Dahili hafızaya kaydedilen görüntüleri USB-C ile düzenli aktarın
• Pil seviyesini kontrol ederek kesintisiz ölçüm sağlayın
• Cihazı aşırı sıcak ve nemden koruyarak uzun ömürlü kullanım elde edin
