PCE Instruments Osiloskop 7 Multimetre PCE-OC 6

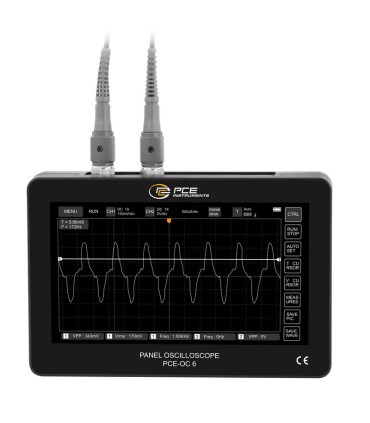

PCE-OC 6, elektronik sinyallerin zaman içinde değişimini detaylı şekilde gözlemlemek için tasarlanmış taşınabilir bir osiloskoptur. 100 MHz bant genişliği ve 1 GSa/s gerçek zamanlı örnekleme hızı ile hem analog hem dijital sinyallerin analizini yüksek hassasiyetle yapar. Geniş 7 inç TFT LCD dokunmatik ekranı sayesinde dalga formlarını kolayca izleyebilir, tetikleme ve otomatik ayar fonksiyonları ile sinyalleri hızlıca optimize edebilirsiniz. Mobil kullanım için ideal ince ve hafif tasarımı ile sahada ve laboratuvar çalışmalarında güçlü performans sunar.

Osiloskop Ölçüm ve Analiz Fonksiyonları

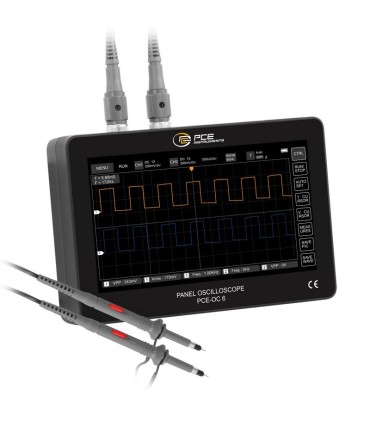

• 2 kanallı osiloskop ile eş zamanlı çift sinyal analizi
• 100 MHz analog bant genişliği ile yüksek çözünürlüklü sinyal yakalama
• 1 GSa/s örnekleme hızı ile detaylı dalga formu görüntüleme
• Tetikleme modları (tek / normal / otomatik) ile ölçüm esnekliği
• Otomatik ayar fonksiyonu ile hızlı sinyal optimizasyonu
• FFT görünümü ile harmonik analizi ve Lissajous grafik gösterimi

Temel Özellikler

• PCE-OC 6 Osiloskop / Multimetre
• Kanal sayısı: 2
• Bant genişliği: 100 MHz
• Örnekleme hızı: 1 GSa/s

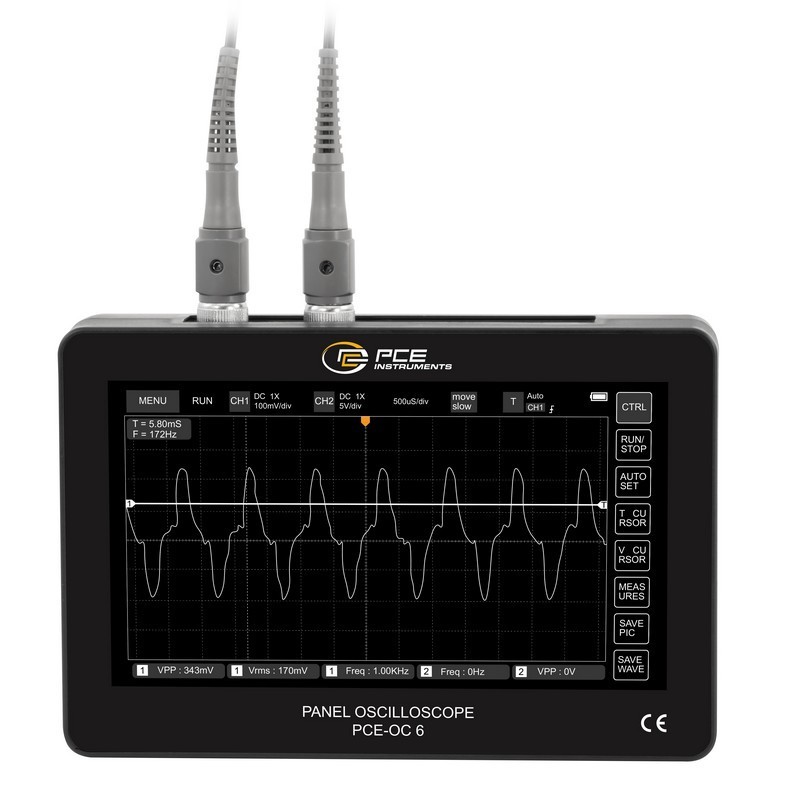

• Ekran: 7 inç renkli TFT LCD dokunmatik ekran
• Ekran çözünürlüğü: 800 × 480 piksel
• Dahili hafıza: 1 GB ekran görüntüsü ve dalga formu depolama
• Maksimum giriş gerilimi: 400 V
• Giriş empedansı: 1 MΩ
• Zaman tabanı aralığı: 10 ns … 50 s
• Dikey hassasiyet: 50 mV … 500 V
• Pil kapasitesi: 6000 mAh ile ~4 saat çalışma
• Boyutlar: Yaklaşık 182 × 121 × 38 mm
• Ağırlık: ~606 g
• Çalışma sıcaklığı: 0 … 50 °C
• Alman teknolojisi ve kalitesi

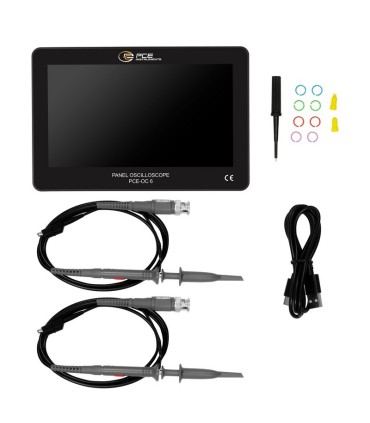

Teslimat İçeriği

• 1 × PCE-OC 6 osiloskop
• 2 × Osiloskop probu
• 2 × Prob aksesuarı
• 1 × USB-C veri kablosu
• 1 × 5 V 2 A güç kaynağı ünitesi
• 1 × Kullanım kılavuzu

Kullanım Alanları

• Elektronik devrelerde sinyal analiz ve ölçümleri
• Periyodik ve aperiodik sinyallerin dalga formu incelemesi
• Mobil ve saha ortamında hızlı osiloskopik ölçüm
• Güç kaynağı ve kontrol devrelerinde parazit tespiti
• Harmonik ve frekans analizi

Kullanım Önerileri

• Ölçüm yapmadan önce prob bağlantılarının doğru olduğundan emin olun
• Düşük ve yüksek frekanslı sinyaller için tetikleme modlarını optimize edin
• Dahili hafızaya kaydedilen ekran görüntülerini düzenli aktarın
• Pil seviyesini kontrol ederek kesintisiz ölçüm sağlayın
• Cihazı aşırı sıcak ve nemden koruyarak uzun ömürlü kullanım elde edin
