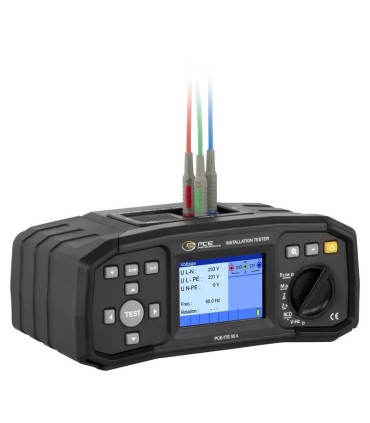

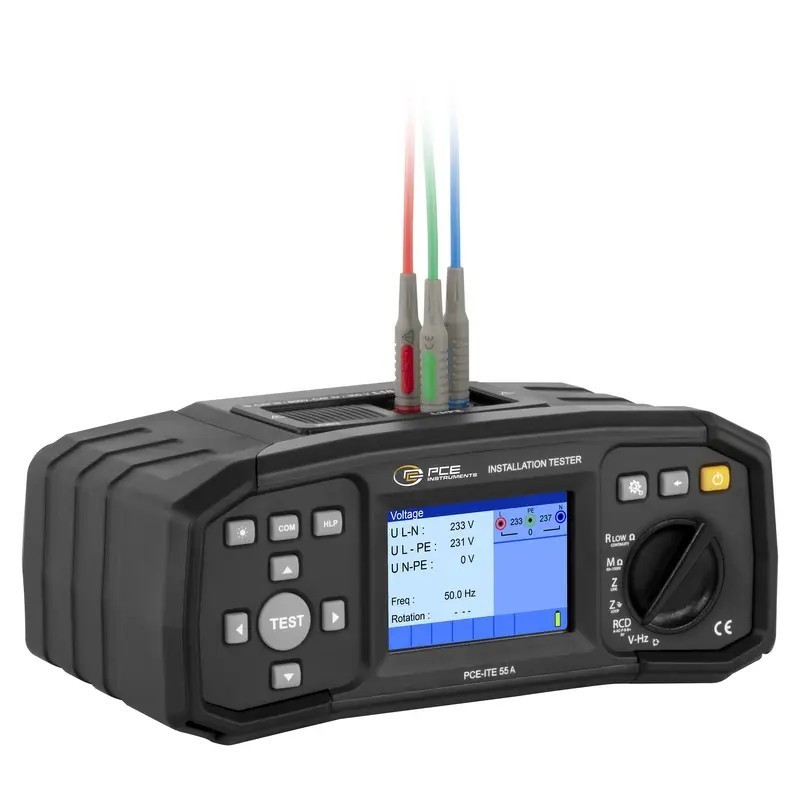

PCE Instruments Elektrik Tesisat/İzolasyon Test Cihazı PCE-ITE 55A

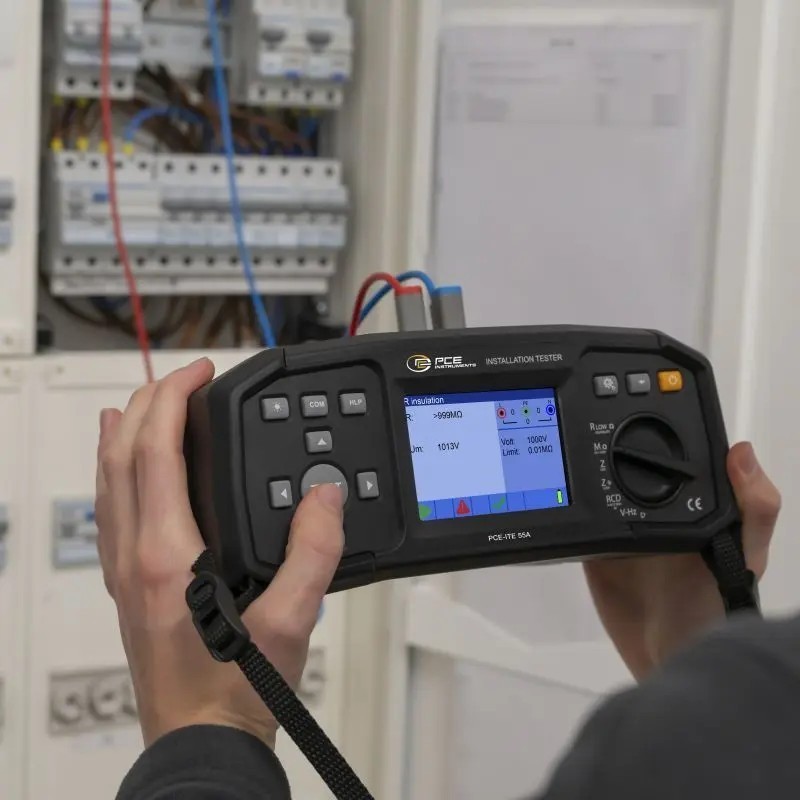

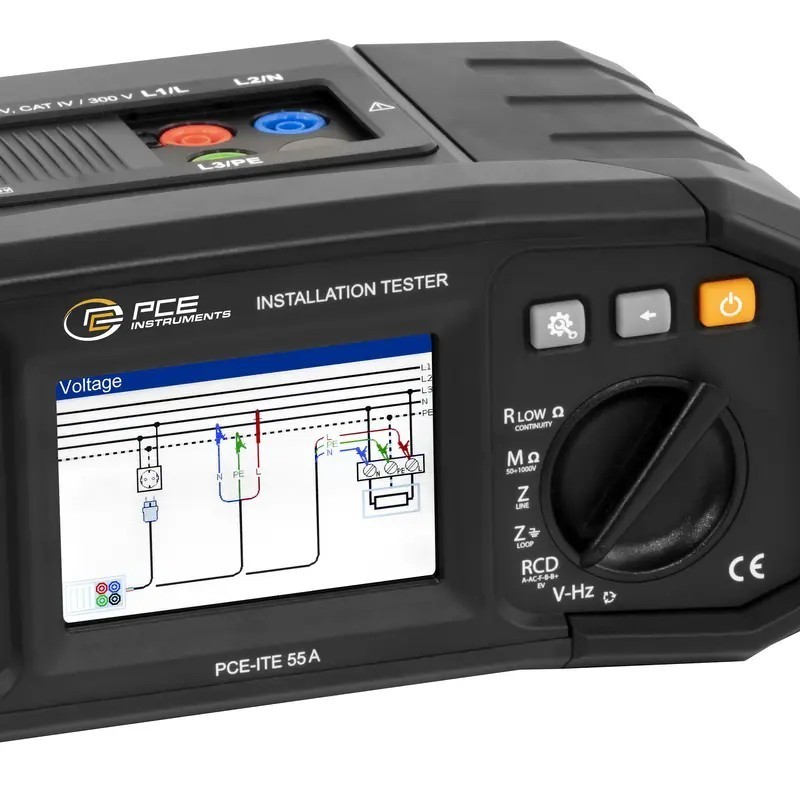

Elektrik Tesisat/İzolasyon Test Cihazı PCE-ITE 55A, EN 61557 ve DIN VDE 0100 standartlarına uygun olarak elektrik güvenliğini test etmek için uygun olan çok yönlü bir ölçüm cihazıdır. Elektrik test cihazı, elektrik tesisatlarını test etmek ve değerlendirmek için özel olarak tasarlanmış pek çok fonksiyon sunar. Elektrik test cihazı, akım taşıyan parçalar ile toprak arasındaki izolasyon direncinin hassas bir ölçümünü gerçekleştirebilir. Elektrik test cihazının RCD’ler için sunduğu özel fonksiyonlarla hem A tipi hem de AC kontrollü kaçak akım devre kesicileri verimli bir şekilde test edilebilir. Bu, hayati önem taşıyan bu koruyucu cihazların düzgün çalışmasını sağlar. Elektrik test cihazı, kaçak akım durumunda bağlantının güvenli bir şekilde kesilmesini sağlamak için yeterli direncin mevcut olduğundan emin olmak üzere döngü direncinin hızlı ve hassas bir şekilde ölçülmesini sağlar. Buna ek olarak, koruyucu iletken direncinin ölçümü iletkenlerin ve bağlantıların sürekliliğinin kontrol edilmesini mümkün kılar. Kablo tesisatının grafiksel gösterimi, kullanıcının ölçümleri doğru bir şekilde gerçekleştirmesine yardımcı olur. Elektrik test cihazındaki ekranın parlaklığı 4 seviyede ayarlanabilir. Ayarlanabilir bir alarm sesi, herhangi bir arıza veya sınır değerinin aşılması durumunda uyarı verir. Elektrik test cihazının ayarlanabilir kapanma süresi, pillerin istem dışı deşarj olmasını önlemek için kullanılabilir. Elektrik test cihazı, CAT III / 600 V ve CAT IV / 300 V özel gereksinimlerini karşılayan test uçlarıyla birlikte verilir. Elektrik test cihazı, farklı ortamların gereksinimlerini karşılamak için kullanıcı dostu bir arayüz, net ekran öğeleri ve sağlam bir tasarım sunar. Elektrik test cihazı, uluslararası standartlara uyarak elektrik tesisatlarının en yüksek endüstri standartlarına göre güvenli ve güvenilir bir şekilde değerlendirilmesini mümkün kılar. Opsiyonel EVSE test adaptörlerimiz ile testler elektrikli araçlar için wallbox ve şarj istasyonları üzerinde de gerçekleştirilebilir.

Elektrik Tesisat/İzolasyon Test Cihazı PCE-ITE 55A, kullanıcı dostu arayüzü, net ekran yapısı ve uluslararası standartlara uygunluğu sayesinde elektrik tesisatlarının güvenli, doğru ve tekrarlanabilir şekilde değerlendirilmesini sağlar. Profesyonel bakım, kurulum ve denetim çalışmalarında yüksek güvenilirlik sunar.

Opsiyonel EVSE test adaptörleri ile cihaz, elektrikli araçlar için wallbox ve şarj istasyonlarının test edilmesinde de kullanılabilir.

Özellikler

• Elektrik PCE-ITE 55A
• Elektrik Tesisat/İzolasyon Test Cihazı
• Elektrik güvenlik test cihazı
• Elektrik İzolasyon Test Cihazı
• AC gerilim ölçümü (0 – 550 V)
• AC gerilim çözünürlüğü: 1 V
• R-Low süreklilik testi
• AC gerilim hassasiyeti: ±%2 + 2 dijit
• EN 61557 ve DIN VDE 0100 standartlarına uygun
• Akım taşıyan parçalar ile toprak arasındaki izolasyon direncinin hassas ölçümü
• İzolasyon direnci ölçümü (50 V, 100 V, 250 V, 500 V ve 1000 V DC test gerilimleri)
• RCD testleri (A ve AC tipi kaçak akım röleleri)
• Ayarlanabilir kaçak akım test aralığı (6 mA – 1000 mA)
• Hat ve arıza döngü empedansı ölçümü
• Frekans, temas gerilimi ve döner alan (faz sırası) ölçümü
• Elektrikli araç şarj istasyonu testi (opsiyonel adaptör ile)
• TFT renkli ekran ile net ve kolay okunabilir arayüz

Teknik Bilgiler

• AC gerilim ölçüm aralığı: 0 – 550 V
• AC gerilim çözünürlüğü: 1 V
• AC gerilim hassasiyeti: ±%2 + 2 dijit
• İzolasyon direnci ölçüm aralığı:
  • 50 V DC: 0,1 – 80 MΩ
  • 100 / 250 V DC: 0,1 – 199,9 MΩ
  • 500 / 1000 V DC: 0,1 – 999 MΩ
• İzolasyon direnci çözünürlüğü:
  • 0,001 MΩ (0,100 – 1,999 MΩ)
  • 0,01 MΩ (2,00 – 99,99 MΩ)
  • 0,1 MΩ (100 – 199,9 MΩ)
  • 1 MΩ (200 – 999 MΩ)
• İzolasyon direnci hassasiyeti:
  • ±%5 + 3 dijit (50 / 100 / 250 V DC)
  • ±%2 + 3 dijit (500 / 1000 V DC, 0,1 – 199,9 MΩ)
  • ±%10 (500 / 1000 V DC, 200 – 999 MΩ)
• Süreklilik testi ölçüm aralığı: 0,1 – 1999 Ω
• Süreklilik testi çözünürlüğü: 0,01 Ω / 0,1 Ω / 1 Ω
• Süreklilik testi hassasiyeti: ±%3 + 3 dijit / ±%5
• Empedans ölçüm aralığı: 0,25 – 9999 Ω
• Empedans çözünürlüğü: 0,01 Ω / 0,1 Ω / 1 Ω
• Empedans hassasiyeti: ±%5 + 5 dijit
• Frekans ölçüm aralığı: 10 – 499,9 Hz
• Frekans çözünürlüğü: 0,1 Hz
• Frekans hassasiyeti: ±%0,2 + 1 dijit
• RCD tetikleme akımları: 6 mA, 10 mA, 30 mA, 100 mA, 300 mA, 500 mA, 650 mA, 1000 mA
• RCD tetikleme süresi: 0 – 500 ms
• Ekran: 3,3 inç TFT renkli ekran
• Çalışma süresi: yaklaşık 15 saat
• Otomatik kapanma: 0,5 – 60 dakika (devre dışı bırakılabilir)
• Menü dili: Almanca, İngilizce
• Koruma sınıfı: IP42
• Güç kaynağı: Pil
• Cihaz ağırlığı: 1300 g
• Ağırlık (aksesuarlarla): 1750 g
• Ağırlık (ambalaj dahil): 1930 g
• Boyutlar: 250 × 135 × 107 mm
• Çalışma koşulları: 0 – 40 °C, %95 bağıl nem
• Depolama koşulları: -10 – +70 °C, %90 bağıl nem

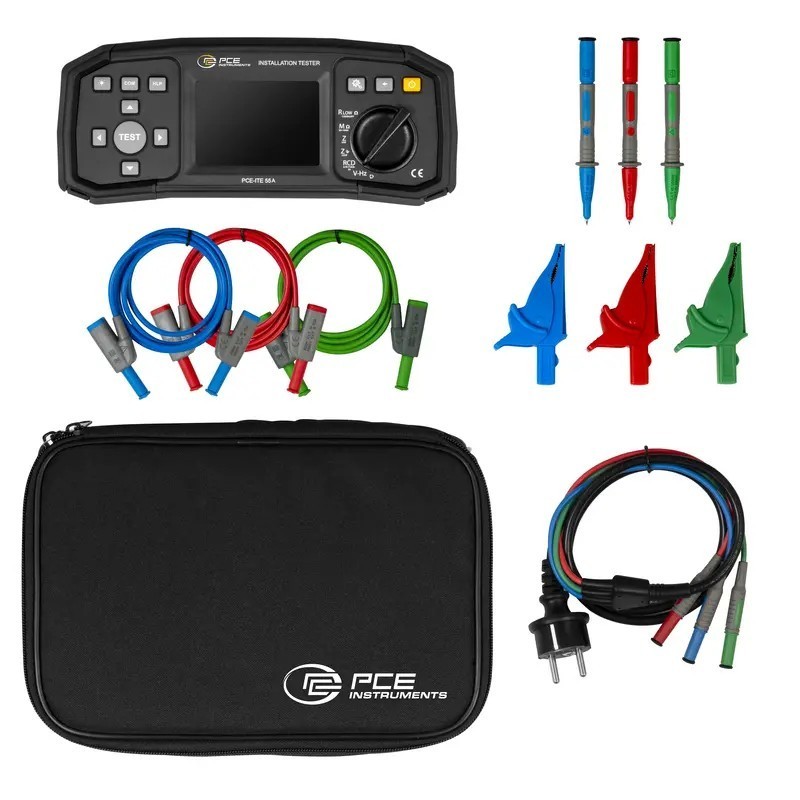

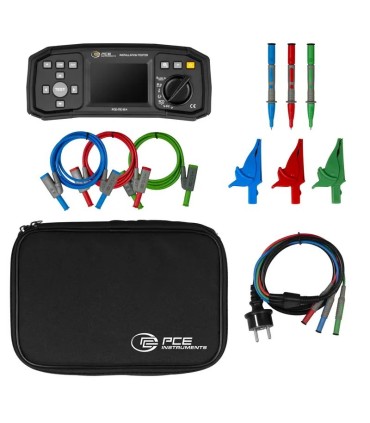

Teslimat İçeriği

• 1 × PCE-ITE 55A Elektrik Tesisat/İzolasyon Test Cihazı
• 1 × AB Schuko prizler için test kablosu
• 3 × 1 m test kablosu

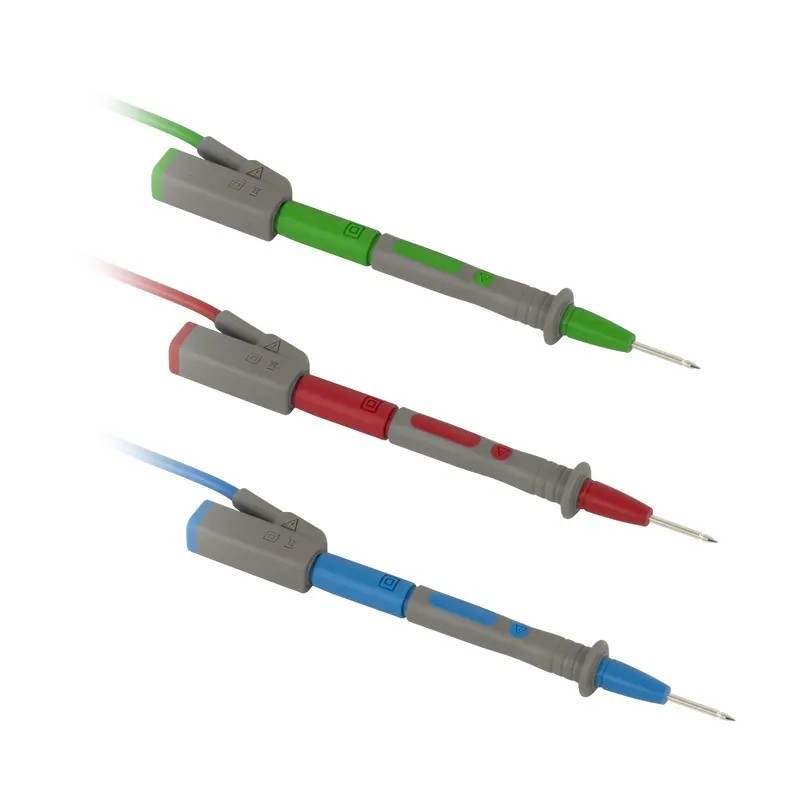

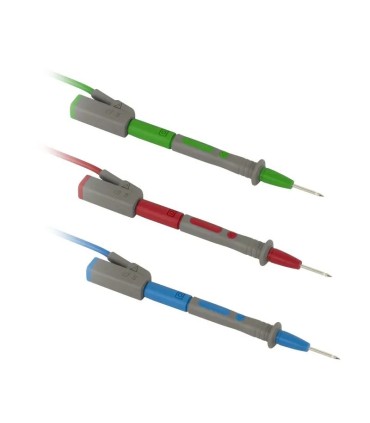

• 3 × Test probu

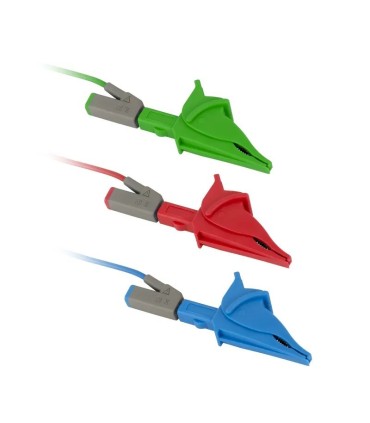

• 3 × Timsah klips
• 6 × 1,5 V AA pil
• 1 × Fabrika kalibrasyon sertifikası
• 1 × Taşıma kayışı
• 1 × Kullanım kılavuzu
