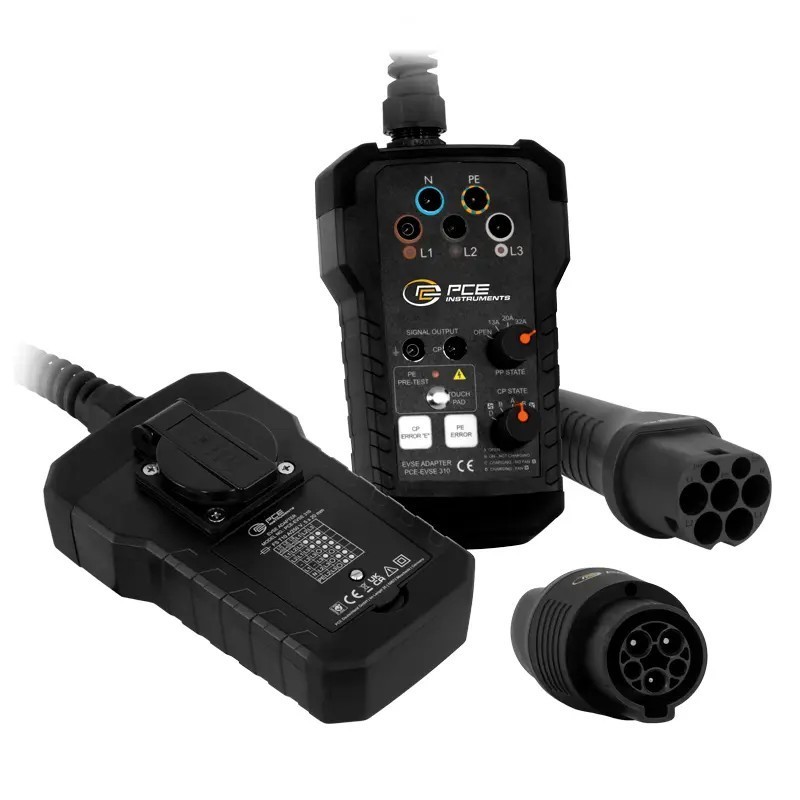

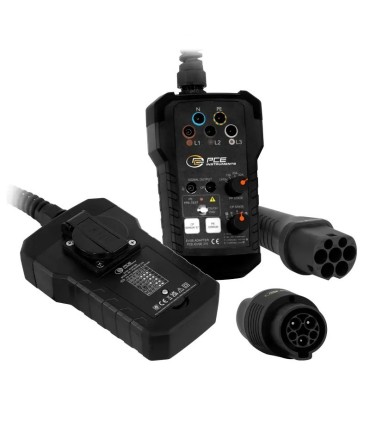

PCE Instruments EVSE Adaptörü / Şarj İstasyonları için Test Adaptörü PCE-EVSE 310+

Ürün Açıklaması

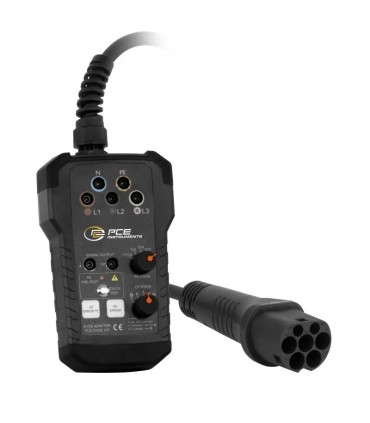

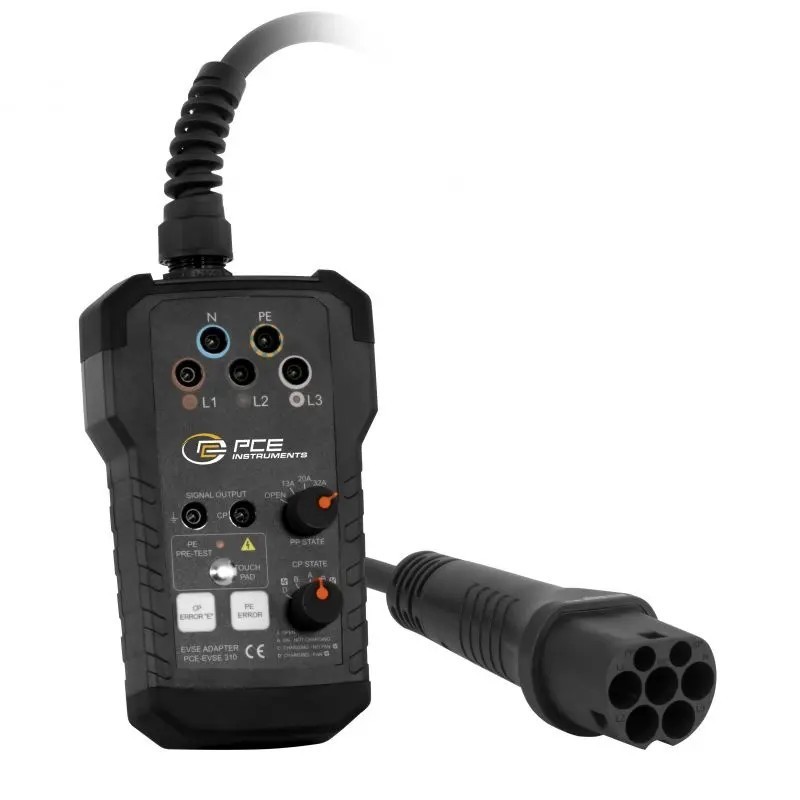

PCE-EVSE 310 VDE test cihazı, elektrikli araç şarj istasyonları ve Wallbox sistemlerini VDE 0100 standartlarına uygun şekilde test etmek ve kontrol etmek için tasarlanmış profesyonel bir ölçüm adaptörüdür. Bu cihaz, şarj istasyonlarının CP (Control Pilot) ve PP (Proximity Pilot) sinyallerini simüle ederek farklı araç bağlantı durumlarını taklit etme imkânı sunar ve aynı zamanda PE (topraklama) arızalarını kontrol etme fonksiyonuna sahiptir. Üç faz için voltaj tespit LED’leri ile tesisat hataları hızlıca görülebilir ve ölçüm prizleri sayesinde ek yük ölçümleri yapılabilir. Cihaz, Tip 2 standart adaptörü ile birlikte gelir ve Tip 1 adaptör ile çeşitlendirilebilir; taşıma çantası ile birlikte saha testlerinde pratik kullanım sağlar. PCE-EVSE 310, elektrikli araç şarj altyapısı kurulumunda kalite kontrol, bakım ve arıza tespiti işlemlerini kolaylaştırır ve elektrik teknisyenleri ile servis ekipleri için ideal bir test aracıdır.

Teknik Detaylar

• PCE-EVSE 310+ Şarj İstasyonları için Test Adaptörü
• PE ön testi: Kapasitif elektrot ile yapılabilir
• PP simülasyonu: Açık, 13 A, 20 A, 32 A, 63 A
• CP durumu simülasyonu: A, B, C, D
• CP arızası “E” simülasyonu
• PE arızası / topraklama hatası simülasyonu
• Bağlantılar: L1, L2, L3, N, PE
• Çalışma voltajı: Maks. 230 V (tek faz) / 430 V (3 faz), 50 / 60 Hz
• Tip 2 adaptör kablosu: 25 cm
• Güvenlik standardı: CAT II / 300 V

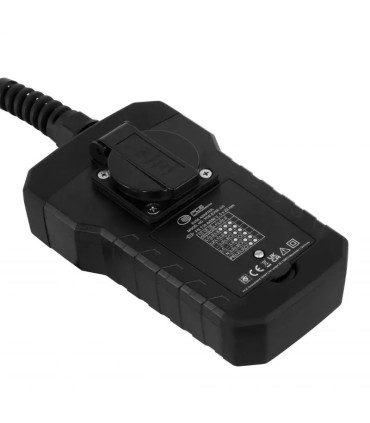

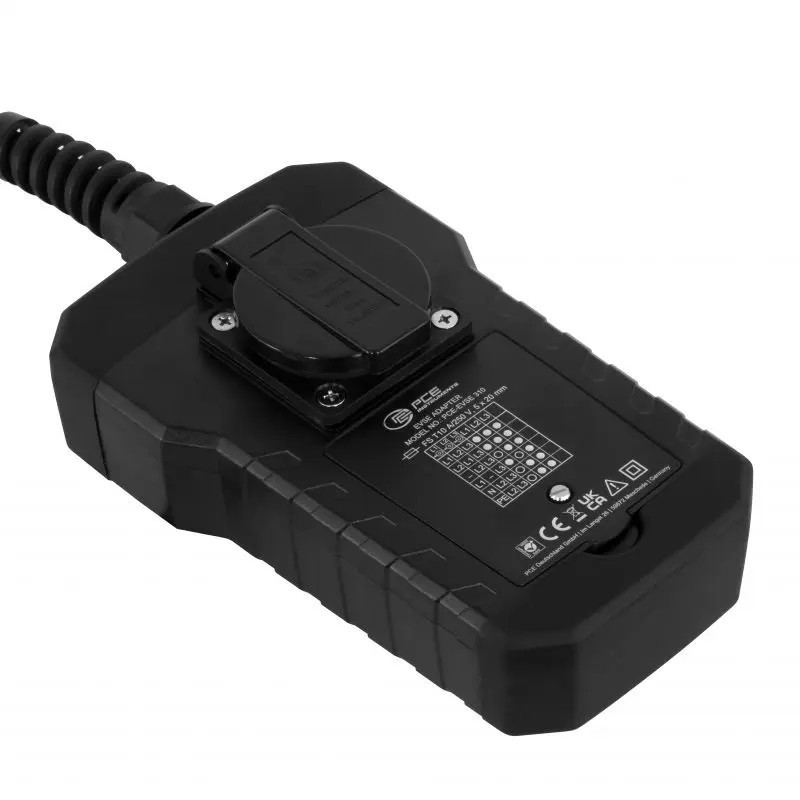

• Şebeke prizi: Maks. 250 V; 50/60 Hz; 10 A
• Çıkış: 2 × 4 mm sinyal çıkış terminalleri
• Sigorta: T10 A / 250 V (şebeke prizi)
• Koruma sınıfı: IP40
• Ağırlık: Yaklaşık 643 g
• Boyutlar (U × G × Y): 600 × 105 × 73 mm
• Çalışma koşulları: 0 … 40 °C, %80 bağıl nem
• Depolama koşulları: -10 … 50 °C, %80 bağıl nem
• Alman teknolojisi ve kalitesi

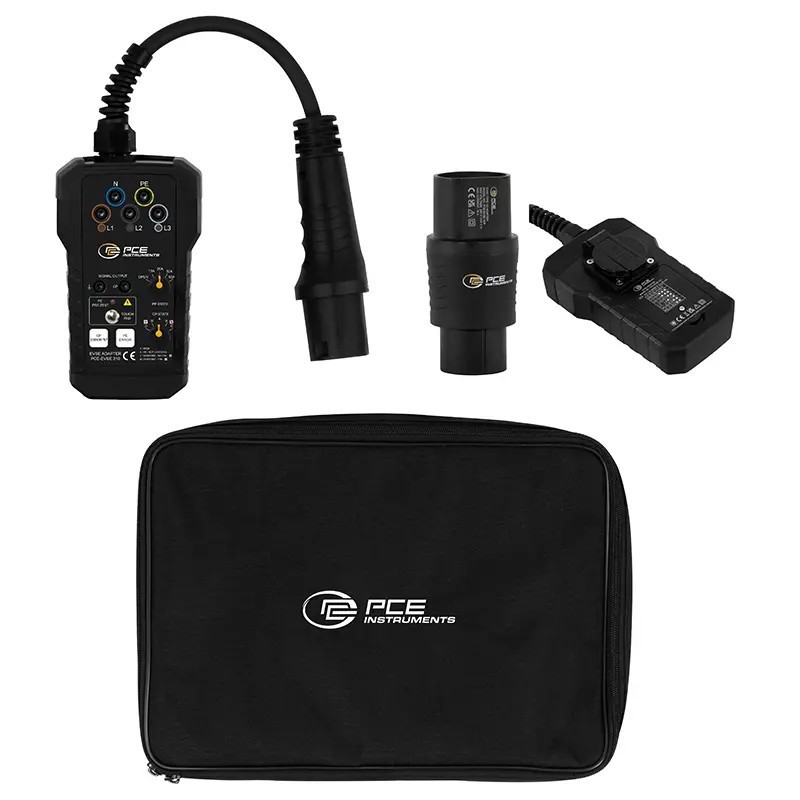

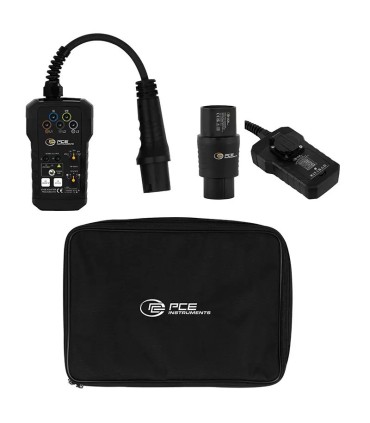

Teslimat İçeriği

• 1 × PCE-EVSE 310 VDE test cihazı

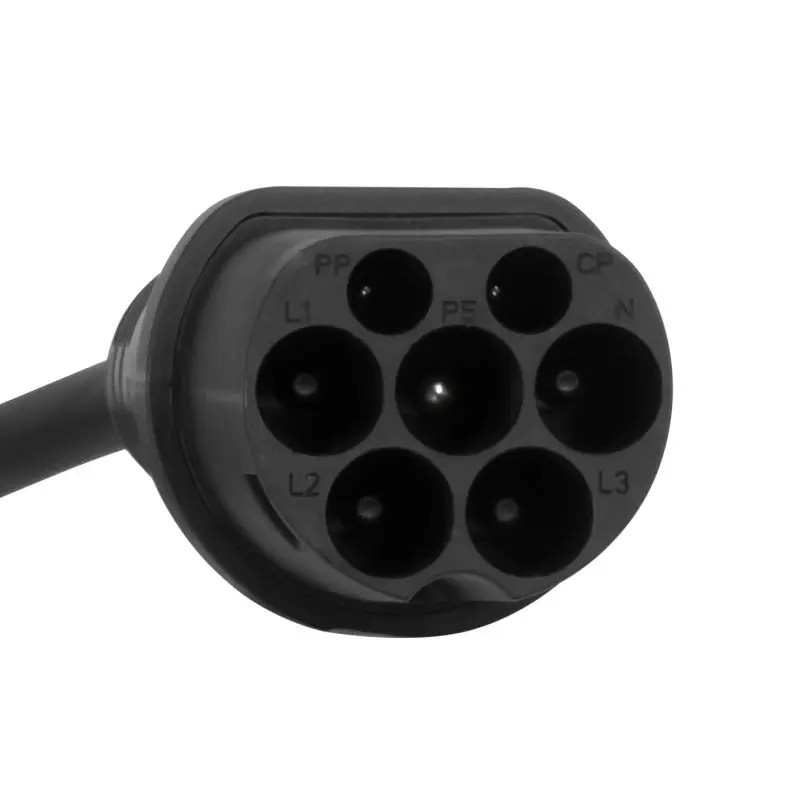

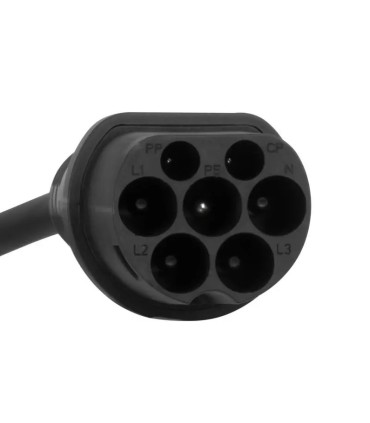

• 1 × Tip 2 adaptör

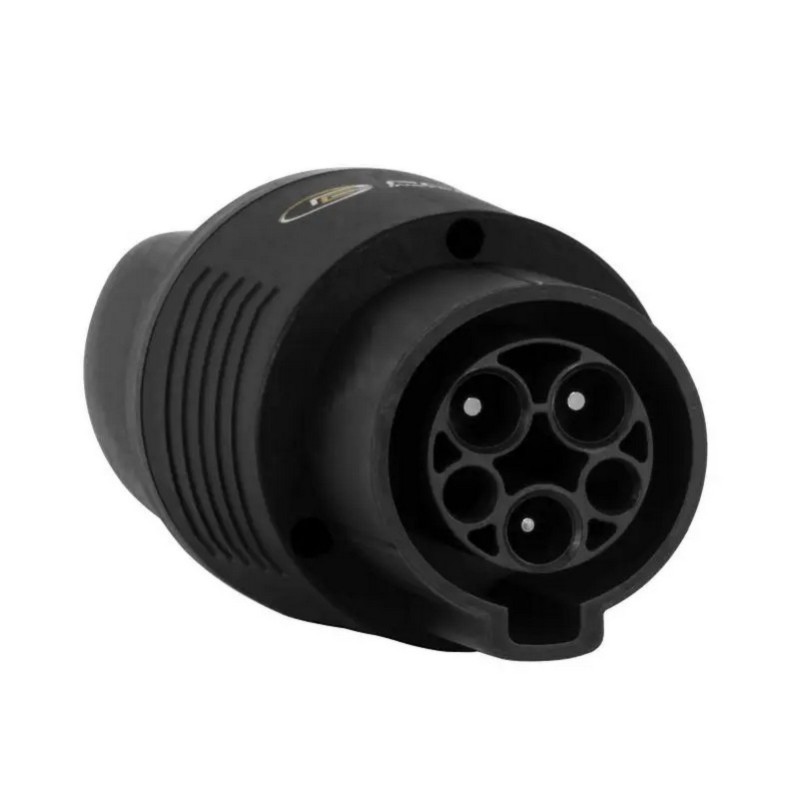

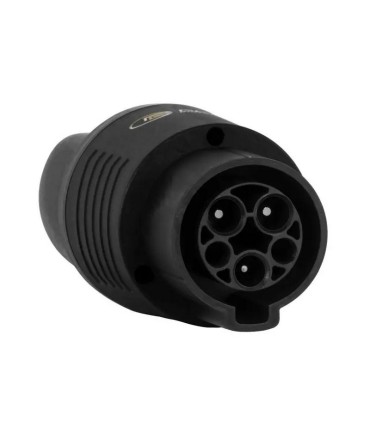

• 1 × Tip 1 adaptör
• 1 × Taşıma çantası
• 1 × Kullanım kılavuzu

Kullanım Alanları

• Elektrikli araç şarj istasyonlarının VDE 0100 uyumluluk testleri
• Şarj istasyonu kurulum sonrası sinyal ve bağlantı kontrolleri
• Control Pilot ve Proximity Pilot sinyallerini simüle etme
• Topraklama (PE) arıza simülasyonu ve kontrolü
• Saha bakım ve kalite kontrol ölçümleri
