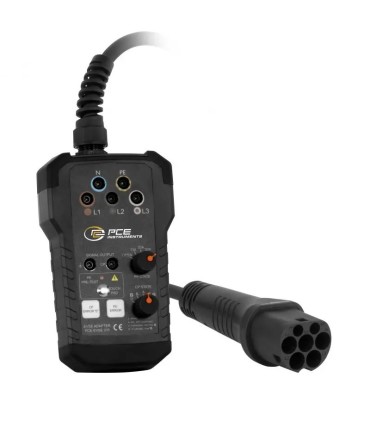

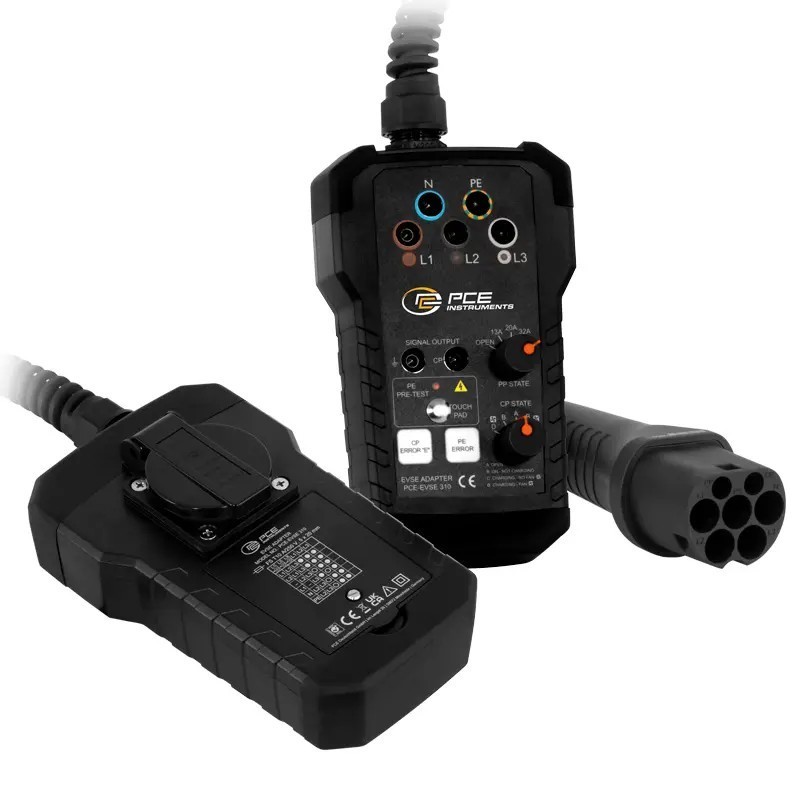

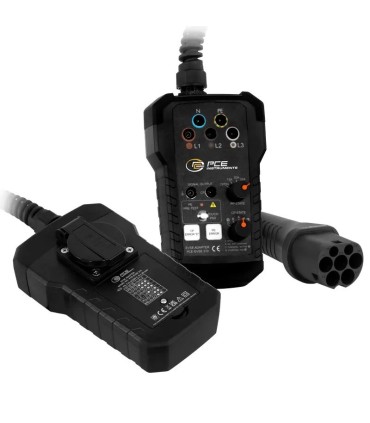

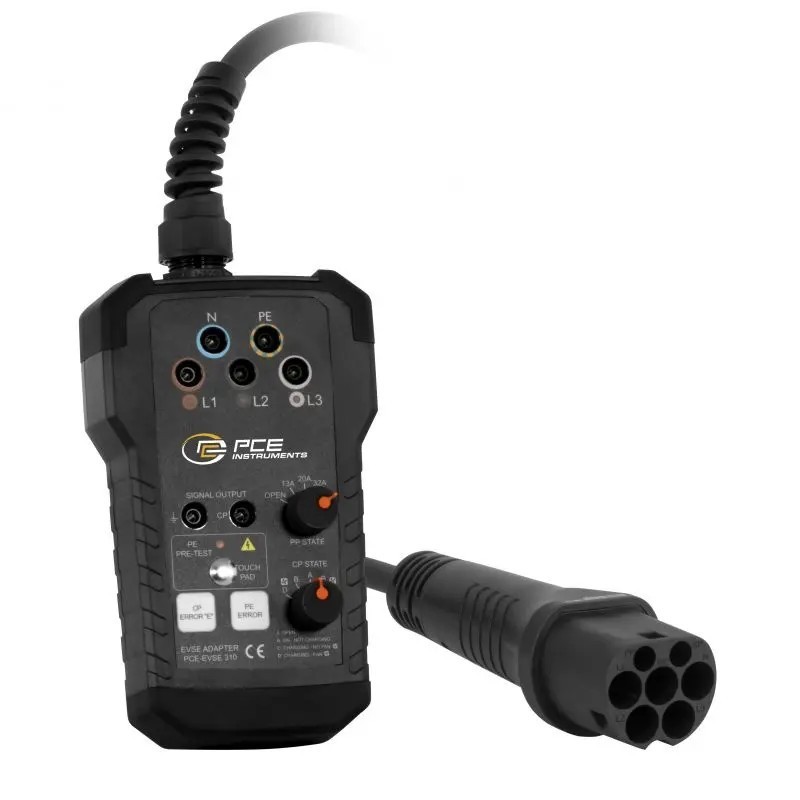

PCE Instruments EVSE Adaptörü / Şarj İstasyonları için Test Adaptörü PCE-EVSE 310

Ürün Açıklaması

PCE-EVSE 310 EVSE adaptörü, elektrikli araç şarj istasyonlarını (şarj modu 3) test etmek ve denetlemek için tasarlanmış profesyonel bir test adaptörüdür. Bu test adaptörü, VDE 0100 standartlarına uygun tesisat test cihazları ile birlikte kullanılabilir ve şarj istasyonunun CP (Control Pilot) ve PP (Proximity Pilot) sinyallerini simüle ederek elektrikli araç bağlantı durumlarını test etme imkânı sağlar. CP ve PE arasındaki doğru direnç değerleri ile çeşitli araç durumları taklit edilebilir ve şarj ekipmanının sinyal iletim performansı değerlendirilir. Adaptör üzerinde bulunan LED göstergeler sayesinde 3 fazda voltaj ve bağlantı hataları hızlı bir şekilde tespit edilebilir. Ayrıca taşıma çantası ile birlikte pratik saha kullanımı sağlar ve Tip 2 adaptörü standart olarak içinde bulunur. Bu adaptör, elektrikli araç şarj altyapısı kurulumunda kalite kontrol, bakım ve hata tespit süreçlerini daha verimli hale getirir ve test mühendisleri ile servis teknisyenleri için ideal bir çözümdür.

Teknik Detaylar

• PCE-EVSE 310 Şarj İstasyonları için Test Adaptörü
• PE ön testi: Kapasitif elektrot ile çalışır
• PP simülasyonu: Açık, 13 A, 20 A, 32 A, 63 A seçenekleri
• CP durumu: A, B, C, D modları
• CP arızası "E" simülasyonu
• PE arızası / topraklama hatası simülasyonu
• Bağlantılar: L1, L2, L3, N, PE
• Maksimum bağlantı: 230 V (tek faz) / 430 V (3 faz); 50 / 60 Hz

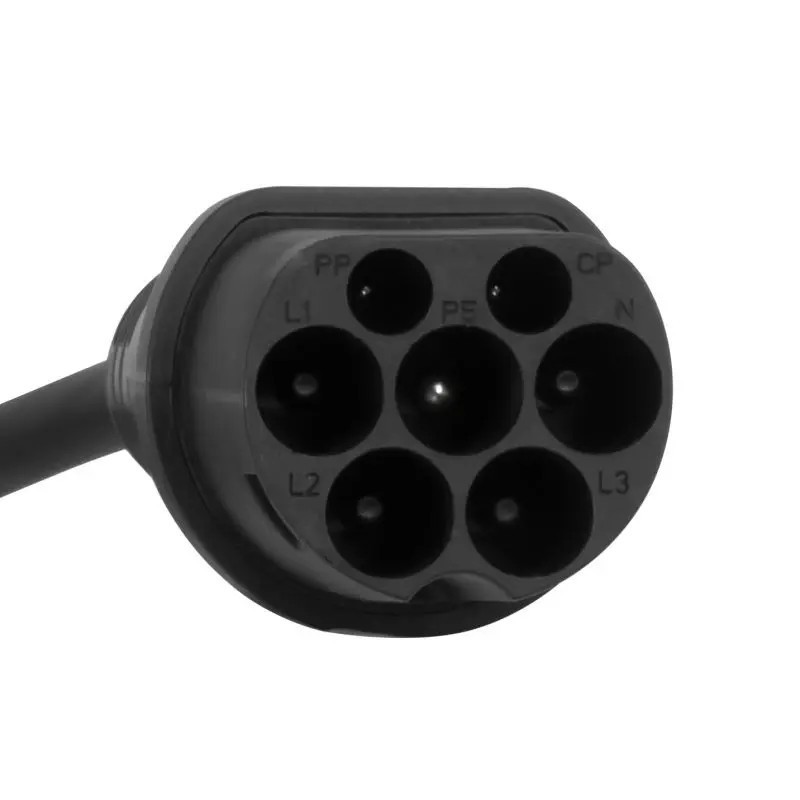

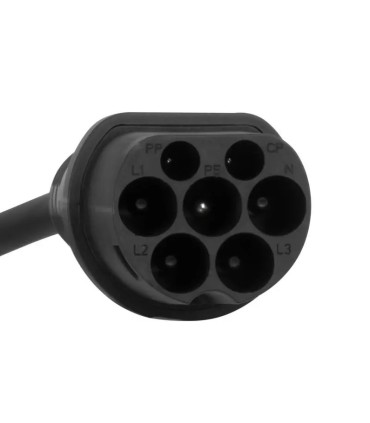

• Tip 2 standart adaptör kablosu: 25 cm uzunluk
• Güvenlik standardı: CAT II / 300 V

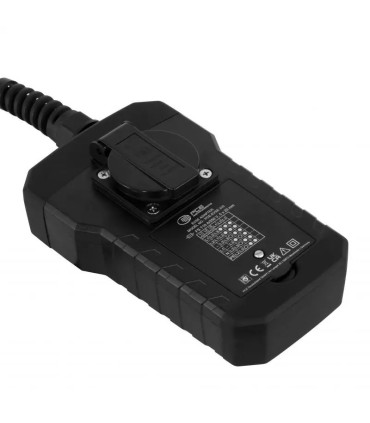

• Şebeke prizi: Maks. 250 V; 50/60 Hz; 10 A
• Çıkış: 2 adet 4 mm sinyal çıkış terminalleri
• Sigorta: T10A / 250 V (şebeke prizi)
• Koruma sınıfı: IP40
• Ağırlık: Yaklaşık 643 g
• Boyutlar (U × G × Y): 600 × 105 × 73 mm
• Çalışma koşulları: 0 … 40 °C, %80 bağıl nem
• Depolama koşulları: -10 … +50 °C, %80 bağıl nem
• Alman teknolojisi ve kalitesi

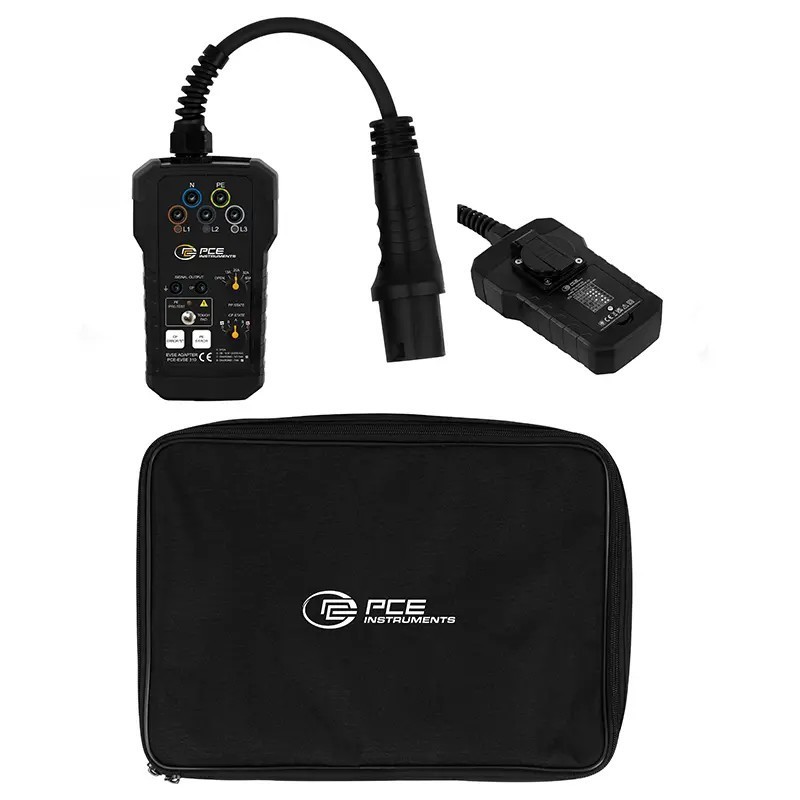

Teslimat İçeriği

• 1 × PCE-EVSE 310 EVSE adaptörü
• 1 × Tip 2 adaptör
• 1 × Taşıma çantası
• 1 × Kullanım kılavuzu

Kullanım Alanları

• Elektrikli araç şarj istasyonlarının test ve devre kontrolleri
• Şarj istasyonu kurulumu sonrası sinyal ve voltaj testi
• CP ve PP pilot sinyallerinin simülasyonu
• PE topraklama hatası testleri
• VDE 0100 standartlarına uygun bakım ve kalite kontrol uygulamaları
