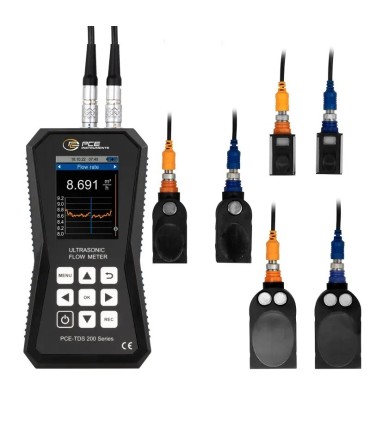

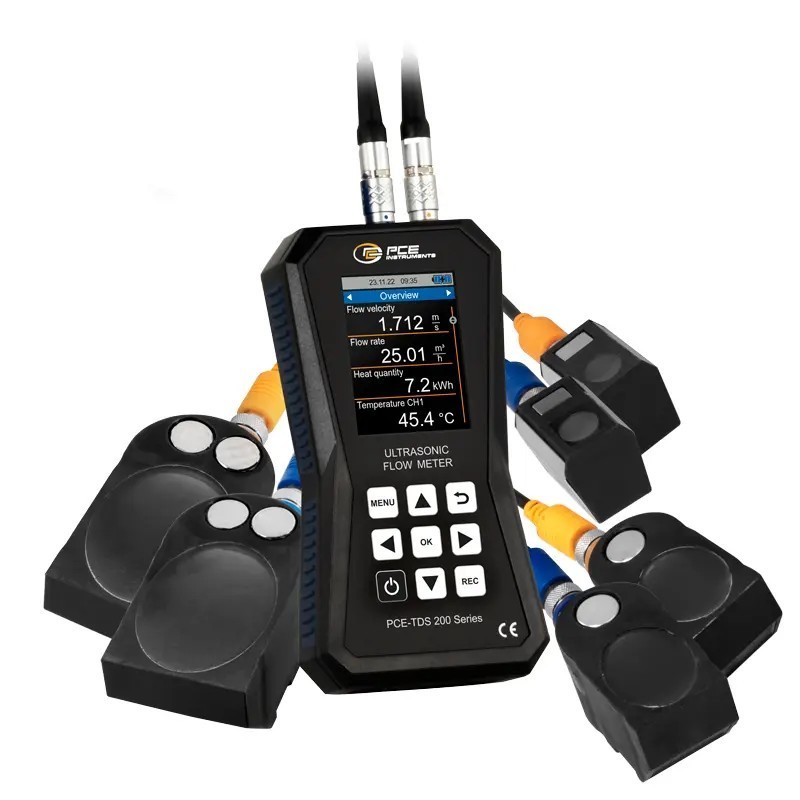

PCE Instruments Ultrasonik Debimetre PCE-TDS 200 SML

PCE-TDS 200 SML, boru içindeki sıvı akışkanlarının hızını, debisini ve hacmini temassız olarak ölçebilen, taşınabilir ve profesyonel seviyede bir ultrasonik debimetredir. ± 32 m/s ölçüm aralığı, geniş sensör seçeneği ve data-logger (veri kaydetme) fonksiyonu ile endüstriyel tesislerden HVAC sistemlerine kadar çok çeşitli uygulamalarda güvenilir ve hassas ölçümler sağlar.

Temel Özellikler

• PCE-TDS 200 SML Ultrasonik Debimetre
• PCE-TDS 200 SM Akış ölçüm cihazı
• PCE-TDS 200 SM HVAC ölçüm cihazı
• Ölçüm aralığı: ± 32 m/s
• Yüksek hassasiyet: DN ≥ 50 mm borularda ± 1.5 % tolerans
• Küçük borularda ± 3.5 % tolerans
• Tekrarlanabilirlik: Ölçüm değerinin ± 0.5 %’i
• 32 GB dahili hafıza — 10 milyon ölçüm noktasına kadar kayıt
• Data-logger özelliği: 1 saniyeden 12 saate kadar kayıt aralığı ayarlanabilir

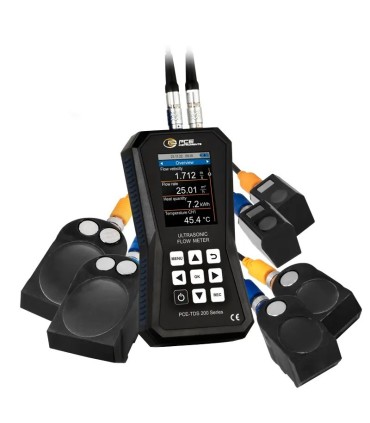

• Farklı boru çaplarına uygun sensör seçenekleri
• Debi, akış hızı ve hacim ölçümü yapılabilme
• Çoklu ölçüm birimi desteği (m³, L, gal, vb.)
• 2.8" LCD ekran — anlık okuma ve veri takibi

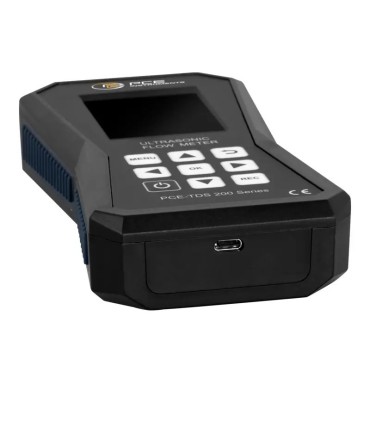

• USB-C arayüzü ile veri aktarımı, PC bağlantısı ve opsiyonel yazılım desteği
• İstenen debi veya akış değerinin alt/üstü için uyarı
• Alman teknolojisi ve kalitesi

Kullanım Alanları & Avantajları

• Su dağıtım ve su arıtma tesislerinde debi kontrolü
• Endüstriyel proseslerde, kimyasal, ısıtma/soğutma sistemlerinde akış ölçümü
• HVAC, ısıtma-soğutma, kalorifer, klima sistemleri ve bakım hatlarında su/hidrojen/debi kontrolleri
• Boru hattı ve tesis içi su / sıvı akış kontrolleri

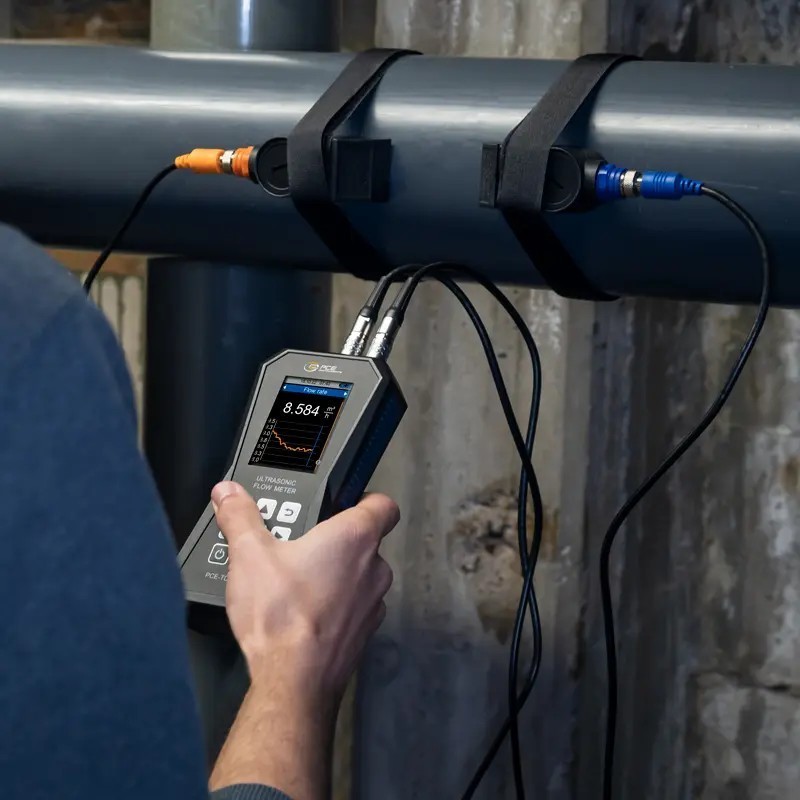

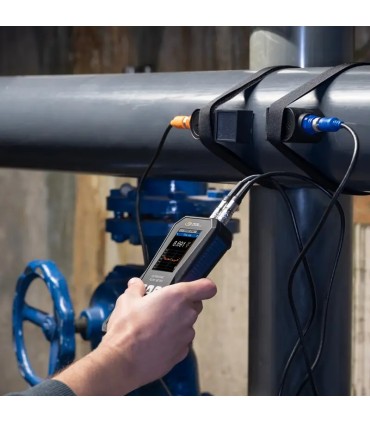

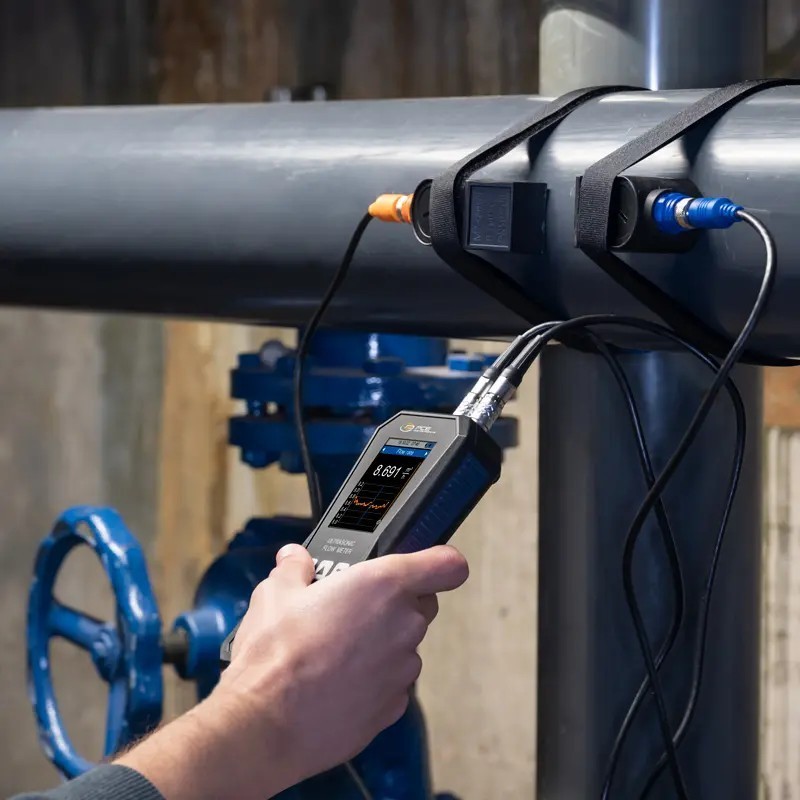

• Saha ölçümleri ve taşınabilir kullanım için pratik — montaj gerektirmez, clamp-on sensörlerle boruya kolayca takılır
• Data-logger ve uzun süreli kayıt ile performans izleme, raporlama ve analiz imkânı

Paket / Teslimat İçeriği (Standart)

• PCE-TDS 200 SML ana ünite
• Uygun çap sensör çifti (proje / uygulamaya göre küçük / orta / büyük sensör)
• Bağlantı kabloları
• Güç adaptörü / batarya ünitesi
• USB-C veri / şarj kablosu
• Bağlantı jeli (ultrasonik sensör montajı için)
• Taşıma / koruma çantası
• Kullanım kılavuzu

Dikkat Edilmesi Gerekenler

• Sensörlerin montajı sırasında montaj kılavuzuna uygun yerleştirme yapılmalıdır — sensör aralığı ve hizalama doğru olmalıdır
• Boru çapı ve sıvı tipine göre sensör ve ayar seçimi yapılmalıdır; yanlış seçimler ölçüm doğruluğunu etkileyebilir
• Uzun süreli veri kaydı yapılacaksa hafıza kapasitesi ve batarya durumu kontrol edilmelidir
• İsteğe bağlı kalibrasyon sertifikası (ISO / DAkkS) ile kullanım, kalite kontrol ve resmi raporlamalar için önerilir

Teknik sorular veya yedek parça talepleri için bizimle iletişime geçebilirsiniz.

Ultrasonik Debimetre PCE-TDS 200 SML’nin ölçüm aralığı ± 32 m/s’dir. Ultrasonik Debimetre, DN ≥50 boru çapı için ölçüm değerinin ± % 1.5’i; DN <50 boru çapı için ölçüm değerinin ± % 3.5’i hassasiyet ve ölçüm değerinin ± % 0.5’i tekrarlanabilirlik ile hassas bir ölçüm cihazıdır. Sensörlerin Ultrasonik Debimetreye takılması için kurulum kılavuzu mevcuttur. Kurulum kılavuzu, Ultrasonik Debimetrenin sinyal kalitesini grafiksel olarak gösterir. Bunun haricinde, Ultrasonik Debimetre sensörlerinin birbirlerinden doğru mesafede yerleştirilip yerleştirilmediği de grafiksel olarak gösterilir. Ultrasonik Debimetre ile akış ölçümleri gerçekleştirmek için boru ve sıvı nesne özellikleri girildikten sonra akış hızı, debi ve hacim görüntülenir. Ultrasonik Debimetre, ölçüm değerlerini görüntülemek için m³, l, gal, igl, mgl, cg, bal, ib ve ob gibi çeşitli ölçüm birimlerini kullanır.

Ultrasonik Debimetrenin data logger fonksiyonu aracılığıyla ölçüm sırasında ölçüm değerlerini kaydetmek mümkündür. Ultrasonik Debimetre için başlatma ve durdurma koşulları ve 1 saniyeden 12 saate kadar kayıt aralığı ayarlanabilir. Ultrasonik Debimetrenin bir bellek noktası, tüm ölçüm değerlerini içerir. Ölçüm değerleri, Ultrasonik Debimetrenin 32 GB dahili belleğinde kaydedilir. Ultrasonik Debimetrede 10 milyon ölçüm noktası kaydedilebilir.

Opsiyonel yazılım kullanılarak Ultrasonik Debimetrede kaydedilen ölçüm değerleri okunabilir. Ultrasonik Debimetre ile elde edilen ölçüm değerleri analiz için tablo ve grafik şeklinde görüntülenebileceği gibi daha fazla işlenmesi için .csv dosya formatında dışarı aktarılabilir. Alternatif olarak, yazılım aracılığıyla PDF raporu da oluşturulabilir. Ultrasonik Debimetre, basitleştirilmiş kullanım için yazılım aracılığıyla ayarlanabilir. Yazılım kullanılarak Ultrasonik Debimetre ile elde edilen ölçüm değerlerinin canlı görünümü de mümkündür.

Ultrasonik Debimetre ile ısı miktarını belirlemek için iki termokupl gerekir. Bu termokupllar PCE-TDS 200+ ile kullanılabilir. Ultrasonik Debimetrenin iki termokuplu bir boru sisteminin akışına ve dönüşüne bağlanır. Ultrasonik Debimetre, sıcaklık farkına ve ölçülen akış hızına bağlı olarak ısı miktarını belirleyebilir. Ultrasonik Debimetre, gerekli durumlarda ölçüm esnasında eş zamanlı olarak ısı miktarı birimi başına maliyetleri hesaplayabilir ve görüntüleyebilir. Bu nedenle, Ultrasonik Debimetre, ısıtma sistemlerinin denetiminde kullanılabilir.

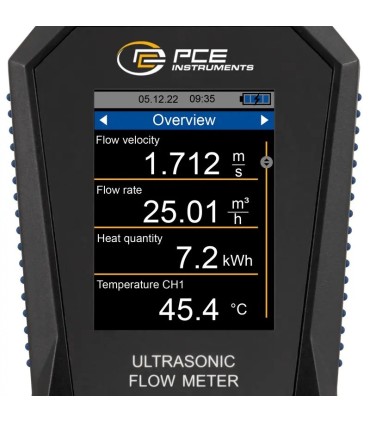

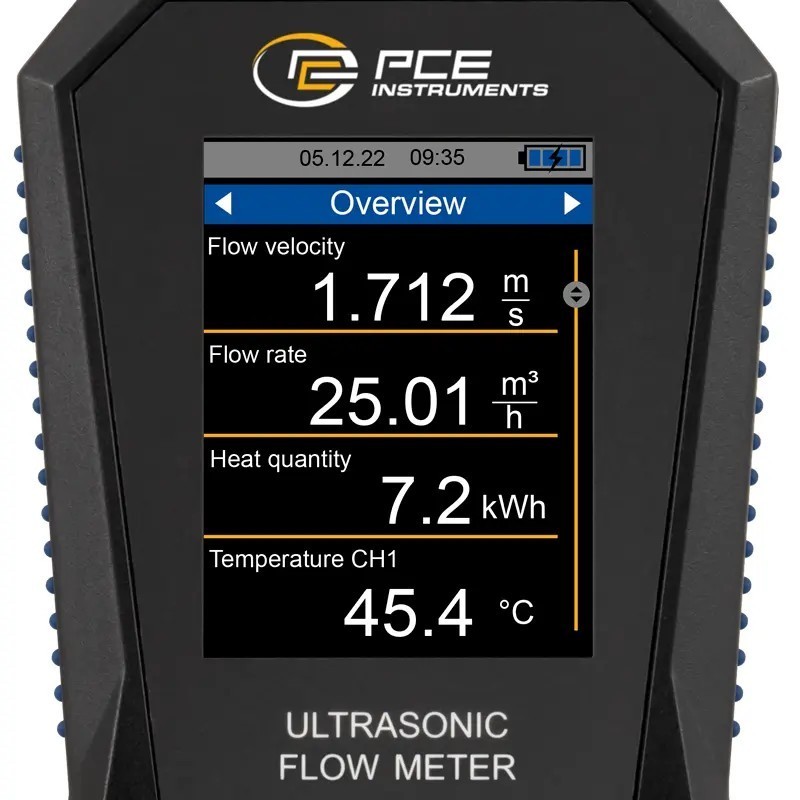

Ultrasonik Debimetrenin renkli LCD ekranı 2.8 inç boyutu sayesinde ölçüm değerlerinin kolay bir şekilde okunmasını sağlar. Ultrasonik Debimetre için ISO ya da DAkkS kalibrasyon sertifikası opsiyonel olarak mevcuttur.

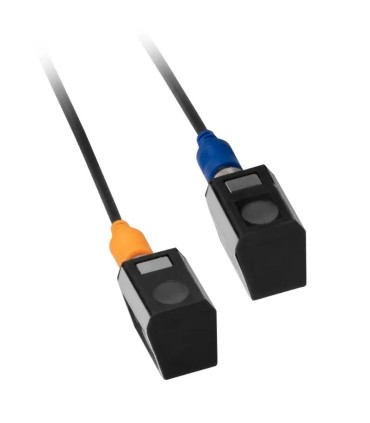

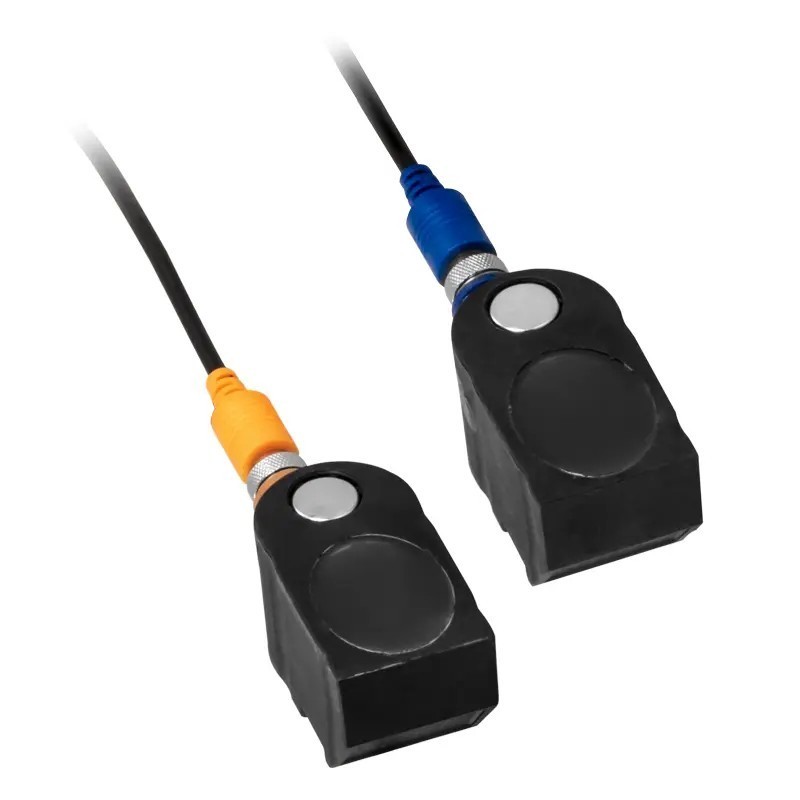

PCE-TDS 200 S SENSOR

DN 15 … 100 / 20 … 108 mm boru çapları için küçük sensör çifti. Bu sensör çifti özellikle küçük borular için uygundur. Sensörler, 45 x 30 x 30 mm’lik bir boyuta ve - 30 … + 160 °C’lik bir sıcaklık direncine sahiptir. Sensörler, dahili mıknatıslar sayesinde demir içeren metal borulara takılabilir. Ultrasonik Debimetrenin sensörleri çıkarılabilir kablo bağları ile boruya bağlanabilir.

PCE-TDS 200 M SENSOR

DN 50 … 700 / 57 … 720 mm boru çapları için orta sensör çifti. Bu sensör çifti orta büyüklükteki borularda akış ölçümü için uygundur. Ultrasonik Debimetre sensörleri, dahili mıknatıslar sayesinde demir içeren metal borulara takılabilir. Alternatif olarak, sensörler, çıkarılabilir kablo bağları ile boruya monte edilebilir. Sıcaklık direnci - 30 … + 160 °C arasındadır.

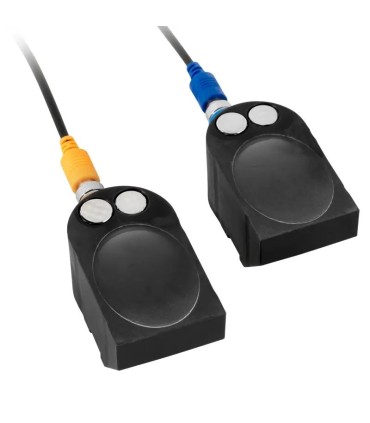

PCE-TDS 200 L SENSOR

DN 300 … 6000 mm boru çapları için büyük sensör çifti. Bu sensör çifti özellikle büyük borular için uygundur. Ultrasonik Debimetrenin sensörleri çıkarılabilir kablo bağları ile takılabilir. Sensörler, dahili mıknatıslar sayesinde demir içeren metal borulara takılabilir. Sensörlerin boyutu 91 x 52 x 44 mm’dir.
