PCE Instruments Ultrasonik Debimetre PCE-TDS 200 SM

PCE-TDS 200 SM, boru içindeki sıvı akış hızını, debiyi ve hacmi temassız olarak ölçebilen, taşınabilir ve profesyonel seviyede bir ultrasonik debimetredir. ±32 m/s ölçüm aralığı, 32 GB dahili veri belleği ve yüksek hassasiyeti ile su, kimyasal sıvılar, yağ ve endüstriyel akışkanlarda güvenilir sonuçlar sunar. Küçük veya orta çaplı borular üzerinden hassas debi takibi yapmak isteyen tesisler, bakım servisleri veya endüstri profesyonelleri için ideal bir çözümdür.

Temel Özellikler

• PCE-TDS 200 SM Ultrasonik Debimetre
• PCE-TDS 200 SM Akış Ölçüm Cihazı
• PCE-TDS 200 SM HVAC Ölçüm Cihazı
• PCE-TDS 200 SM Akış Hızı Ölçer
• ± 32 m/s akış hızı ölçüm aralığı
• Yüksek hassasiyet: DN ≥ 50 mm borularda ölçüm değerinin ± 1.5 %
• Yüksek hassasiyet: DN < 50 mm borularda ± 3.5 % tolerans
• Yüksek tekrarlanabilirlik: ölçümün ± 0.5 %’i
• 32 GB dahili bellek
• Akış hızı, debi (flow) ve toplam hacim ölçümü
• Çoklu birim desteği (m³, L, gal, vb.) ile esnek raporlama
• 2.8″ LCD ekran

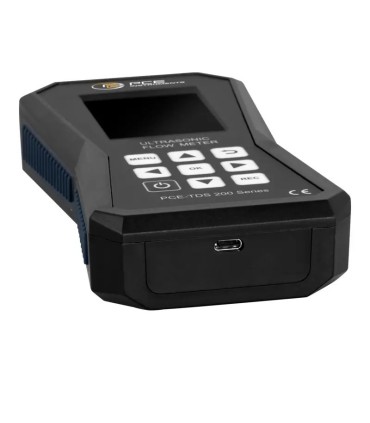

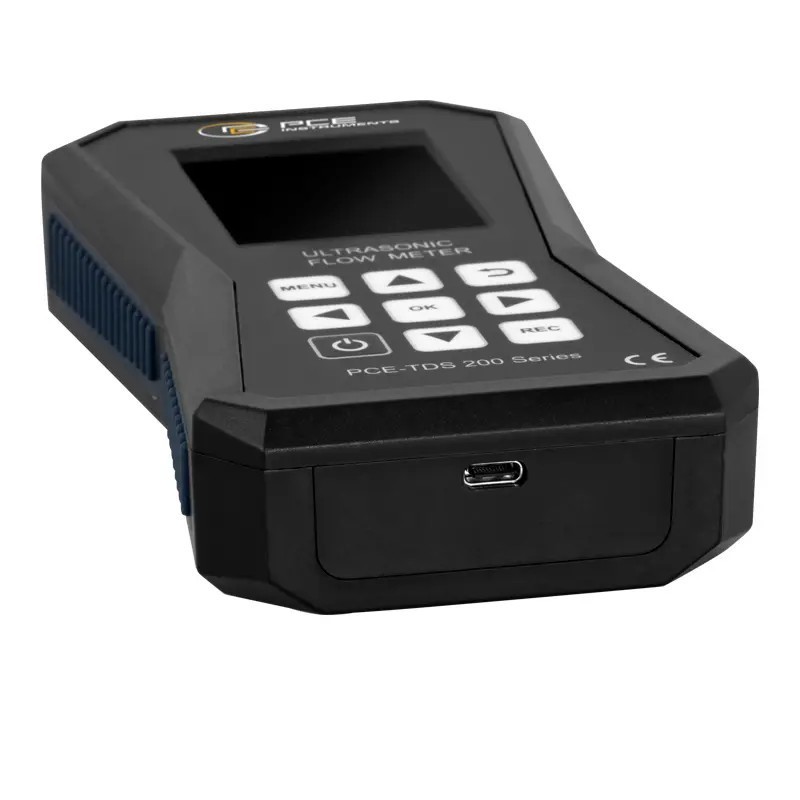

• USB-C arayüzü ile veri aktarımı / PC bağlantısı
• Küçük ve orta çap sensörleri ile DN 15 – 700+ mm aralığına kadar

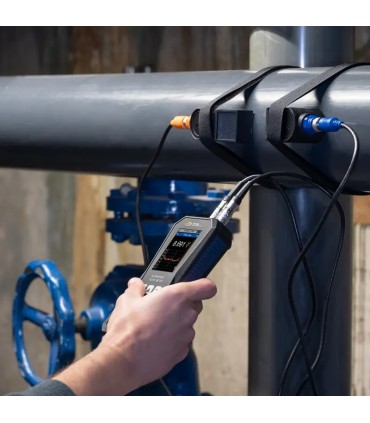

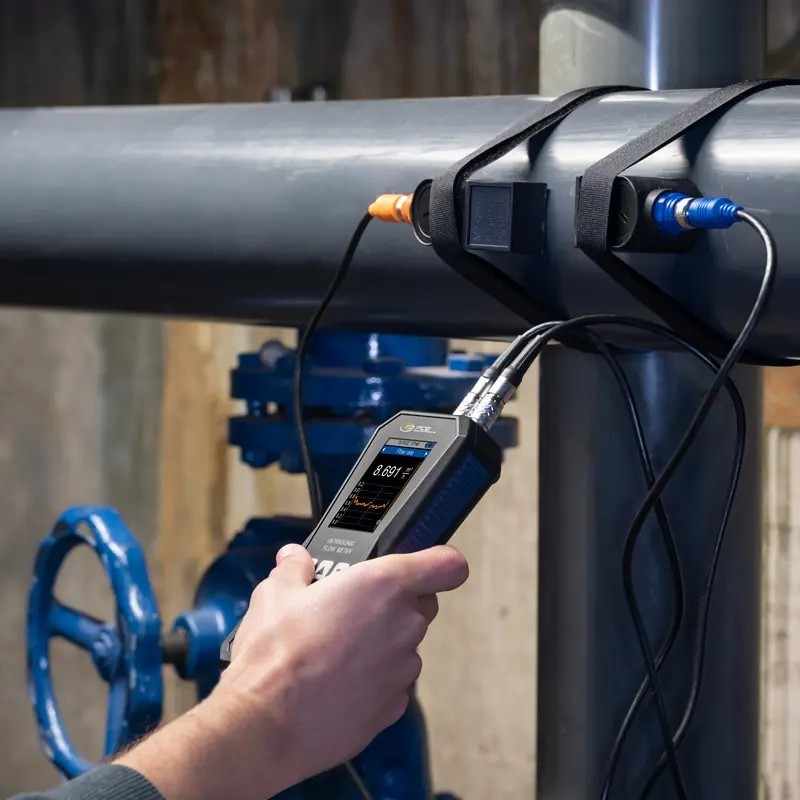

• Clamp-on (kelepçeli) montaj
• Data-logger (kayıt) özelliği
• Alarm sınırı tanımlama
• Debi/hacim sınır aşımlarında uyarı
• Alman teknolojisi ve kalitesi

Kullanım Alanları & Avantajlar

• Su dağıtım ve su arıtma sistemlerinde debi takibi
• HVAC, ısıtma-soğutma tesisatları ve endüstriyel döngü sistemlerinde akış kontrolü
• Boru hattı ve proses suyu sistemlerinde hızlı ve temassız ölçüm
• Enerji ve su tüketim analizleri, maliyet kontrolü ve verimlilik izleme
• Kimya, gıda, su arıtma, endüstriyel sıvı hatlarında debi / hacim / akış hızı ölçümleri
• Taşınabilir yapısı sayesinde saha ölçümleri, bakım tespiti ve geçici kurulumlar için uygun
• Geniş veri bellek ve kayıt kabiliyeti ile uzun dönem izleme, raporlama ve analiz imkânı

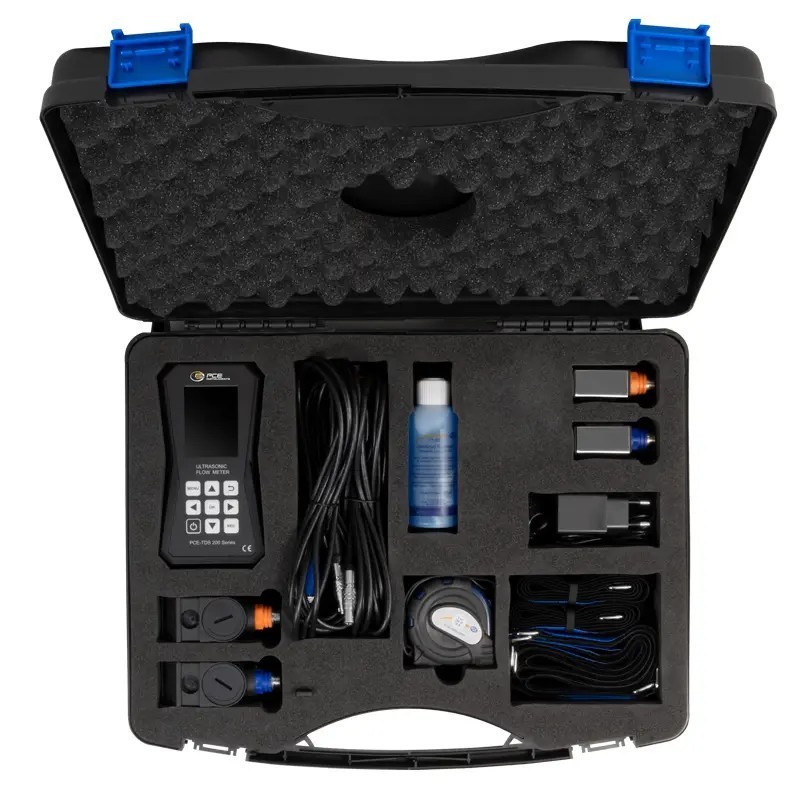

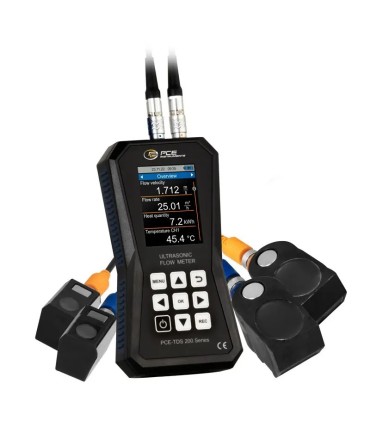

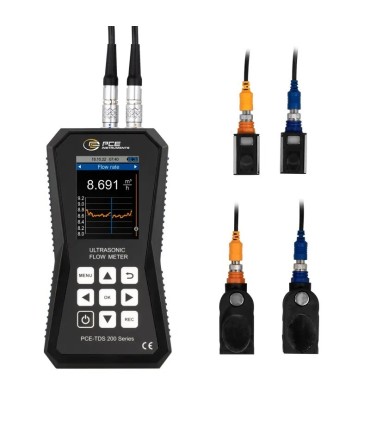

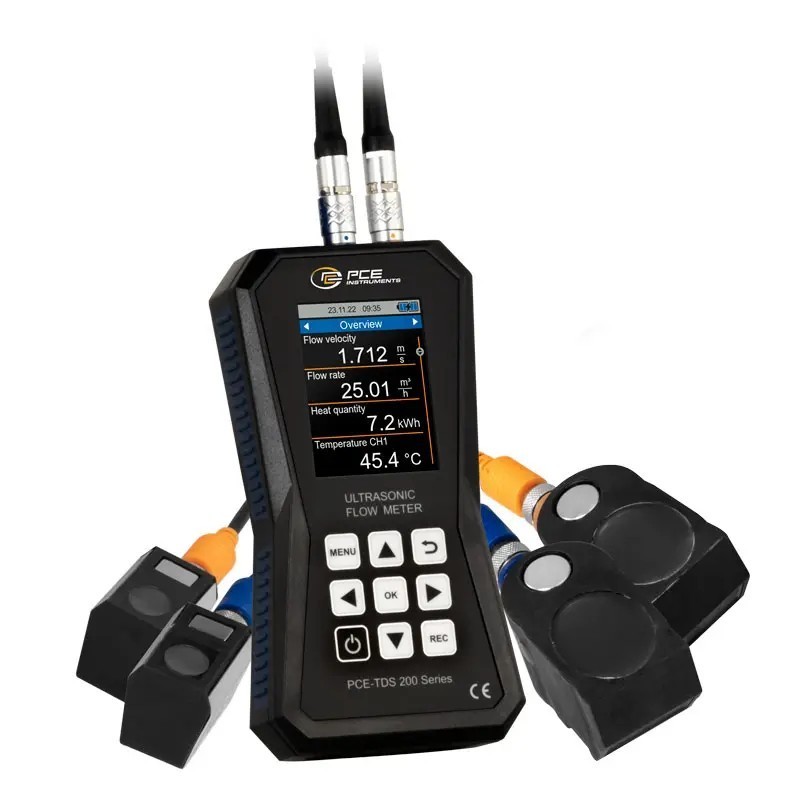

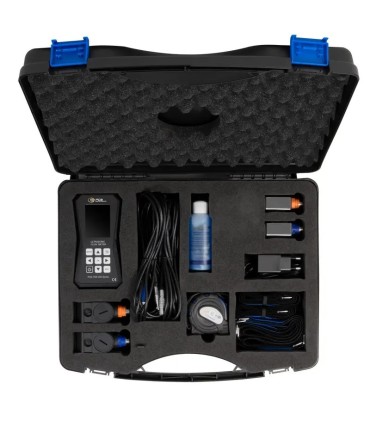

Paket İçeriği (Standart)

• PCE-TDS 200 SM ana ünite
• PCE-TDS 200 S sensör çifti (küçük borular için)
• PCE-TDS 200 M sensör çifti (orta çaplı borular için)

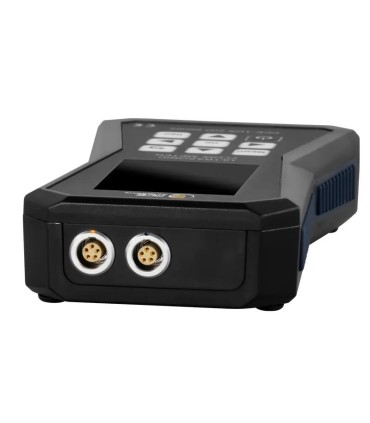

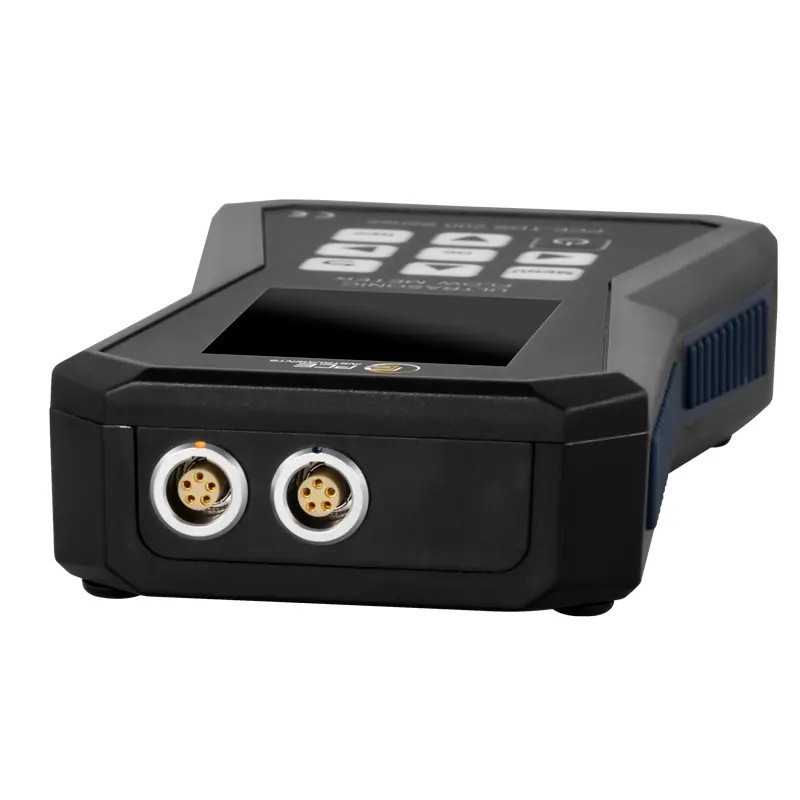

• Bağlantı kabloları
• Clamp montaj aksesuarları / manyetik sensör sabitleme
• Güç adaptörü / batarya ünitesi
• USB-C kablosu (veri aktarımı / şarj için)
• Ultrasonik bağlantı jeli (sensör kurulumu için)
• Saklama / taşıma çantası
• Kullanım kılavuzu ve montaj kılavuzu

Dikkat Edilmesi Gerekenler

• Sensörlerin boruya doğru hizalanması ve yeterli aralıkta montaj yapılması ölçüm doğruluğu için kritiktir
• Boru çapı, sıvı türü ve boru malzemesi ayarlarının doğru girildiğinden emin olun — yanlış ayar sapmalara neden olabilir
• Data-logger kullanımı ve uzun süreli ölçümler öncesinde hafıza ve batarya durumunu kontrol edin
• İsteğe bağlı kalibrasyon sertifikası (ISO / DAkkS) alınması, resmi kalite kontrolleri ve raporlamalar için önerilir

Ultrasonik Debimetrenin data logger fonksiyonu aracılığıyla ölçüm sırasında ölçüm değerlerini kaydetmek mümkündür. Ultrasonik Debimetre için başlatma ve durdurma koşulları ve 1 saniyeden 12 saate kadar kayıt aralığı ayarlanabilir. Ultrasonik Debimetrenin bir bellek noktası, tüm ölçüm değerlerini içerir. Ölçüm değerleri, Ultrasonik Debimetrenin 32 GB dahili belleğinde kaydedilir. Ultrasonik Debimetrede 10 milyon ölçüm noktası kaydedilebilir. Opsiyonel yazılım kullanılarak Ultrasonik Debimetrede kaydedilen ölçüm değerleri okunabilir. Ultrasonik Debimetre ile elde edilen ölçüm değerleri analiz için tablo ve grafik şeklinde görüntülenebileceği gibi daha fazla işlenmesi için .csv dosya formatında dışarı aktarılabilir. Alternatif olarak, yazılım aracılığıyla PDF raporu da oluşturulabilir. Ultrasonik Debimetre, basitleştirilmiş kullanım için yazılım aracılığıyla ayarlanabilir. Yazılım kullanılarak Ultrasonik Debimetre ile elde edilen ölçüm değerlerinin canlı görünümü de mümkündür.

Ultrasonik Debimetre ile ısı miktarını belirlemek için iki termokupl gerekir. Bu termokupllar PCE-TDS 200+ ile kullanılabilir. Ultrasonik Debimetrenin iki termokuplu bir boru sisteminin akışına ve dönüşüne bağlanır. Ultrasonik Debimetre, sıcaklık farkına ve ölçülen akış hızına bağlı olarak ısı miktarını belirleyebilir. Ultrasonik Debimetre, gerekli durumlarda ölçüm esnasında eş zamanlı olarak ısı miktarı birimi başına maliyetleri hesaplayabilir ve görüntüleyebilir. Bu nedenle, Ultrasonik Debimetre, ısıtma sistemlerinin denetiminde kullanılabilir.

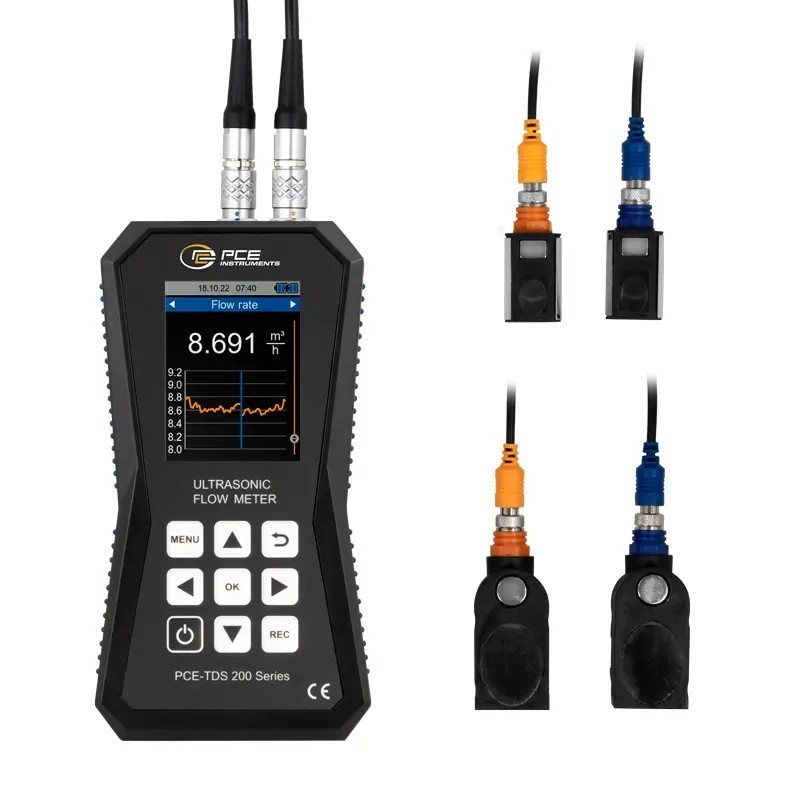

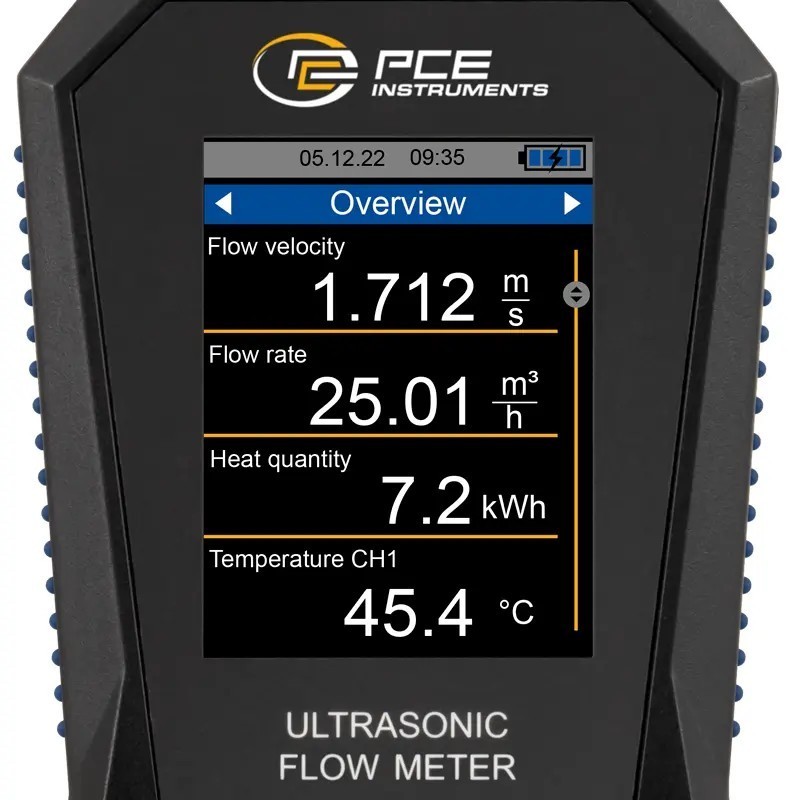

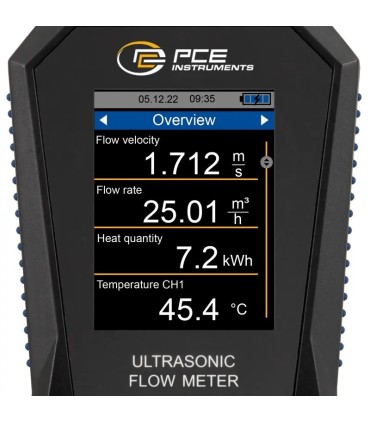

Ultrasonik Debimetrenin renkli LCD ekranı 2.8 inç boyutu sayesinde ölçüm değerlerinin kolay bir şekilde okunmasını sağlar. Ultrasonik Debimetre için ISO ya da DAkkS kalibrasyon sertifikası opsiyonel olarak mevcuttur.

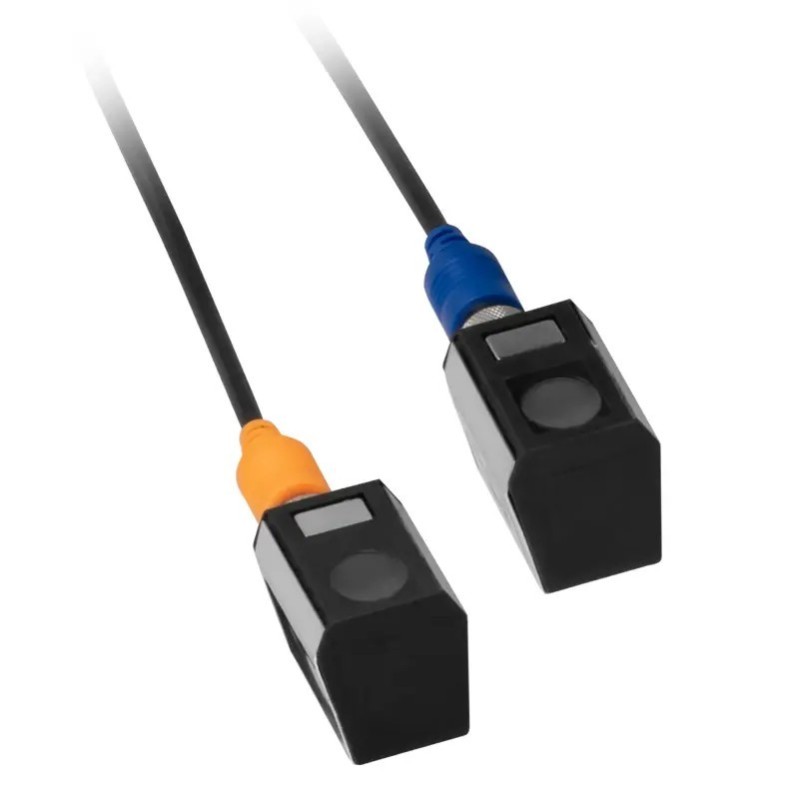

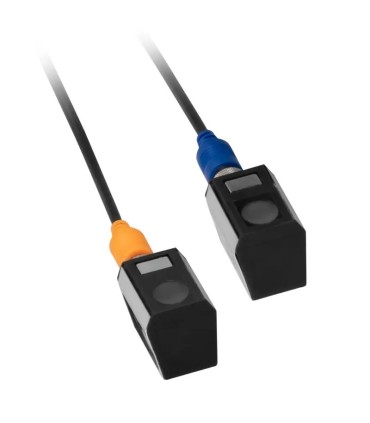

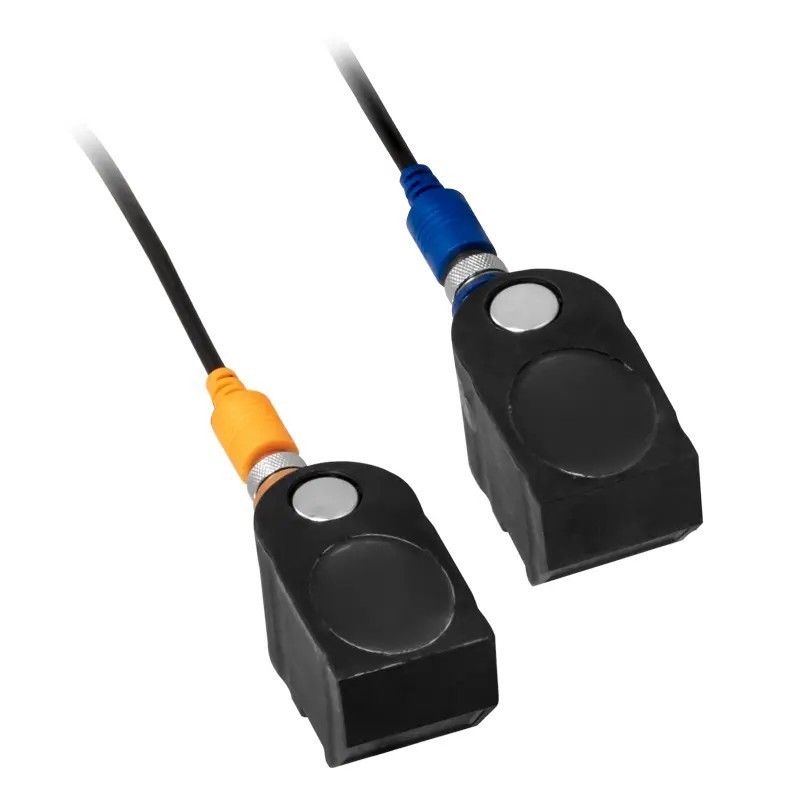

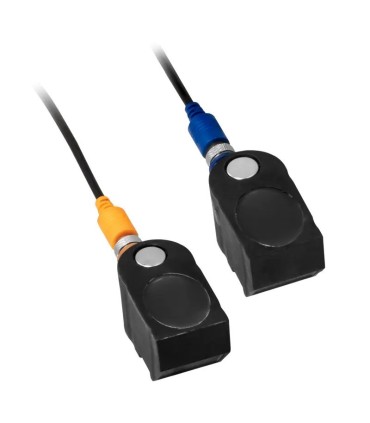

PCE-TDS 200 S SENSOR DN 15 … 100 / 20 … 108 mm boru çapları için küçük sensör çifti. Bu sensör çifti özellikle küçük borular için uygundur. Sensörler, 45 x 30 x 30 mm’lik bir boyuta ve - 30 … + 160 °C’lik bir sıcaklık direncine sahiptir. Sensörler, dahili mıknatıslar sayesinde demir içeren metal borulara takılabilir. Ultrasonik Debimetrenin sensörleri çıkarılabilir kablo bağları ile boruya bağlanabilir. PCE-TDS 200 M SENSOR DN 50 … 700 / 57 … 720 mm boru çapları için orta sensör çifti. Bu sensör çifti orta büyüklükteki borularda akış ölçümü için uygundur. Ultrasonik Debimetre sensörleri, dahili mıknatıslar sayesinde demir içeren metal borulara takılabilir. Alternatif olarak, sensörler, çıkarılabilir kablo bağları ile boruya monte edilebilir. Sıcaklık direnci - 30 … + 160 °C arasındadır.

Teknik sorular veya yedek parça talepleri için KBC Teknik ile iletişime geçebilirsiniz.
