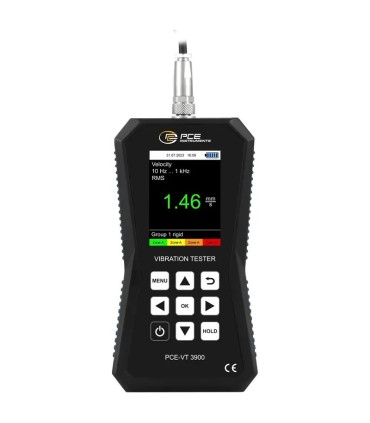

PCE Instruments Titreşim Ölçüm Cihazı PCE-VT 3900

PCE-VT 3900, makinelerde, ekipmanlarda ve tesis hatlarında titreşim değerlerini hassas ve hızlı şekilde ölçmek için tasarlanmış profesyonel bir veri toplama (data-logger) cihazıdır. Harici sensörü sayesinde titreşim ivmesi, hızı ve yer değiştirmesi ölçümleri yapılabilir; dahili bellek, FFT analizi, ISO standardı değerlendirmesi ve rota ölçüm özellikleri ile endüstriyel bakım ve kontrol süreçlerinde güvenilir bir araçtır.

Temel Özellikler

• PCE-VT 3900 Titreşim Ölçüm Cihazı
• PCE-VT 3900 Vibrasyon Ölçer
• PCE-VT 3900 Data Logger
• PCE-VT 3900 İvme Ölçer
• Titreşim ivmesi ölçümü: 0.0 - 399.9 m/s²
• Titreşim hızı ölçümü: 0.00 - 399.9 mm/s
• Titreşim yer değiştirmesi ölçümü: 0.000 - 3.9 mm
• RMS, Peak, Peak-Peak ve Crest (tepe) faktörü hesaplama

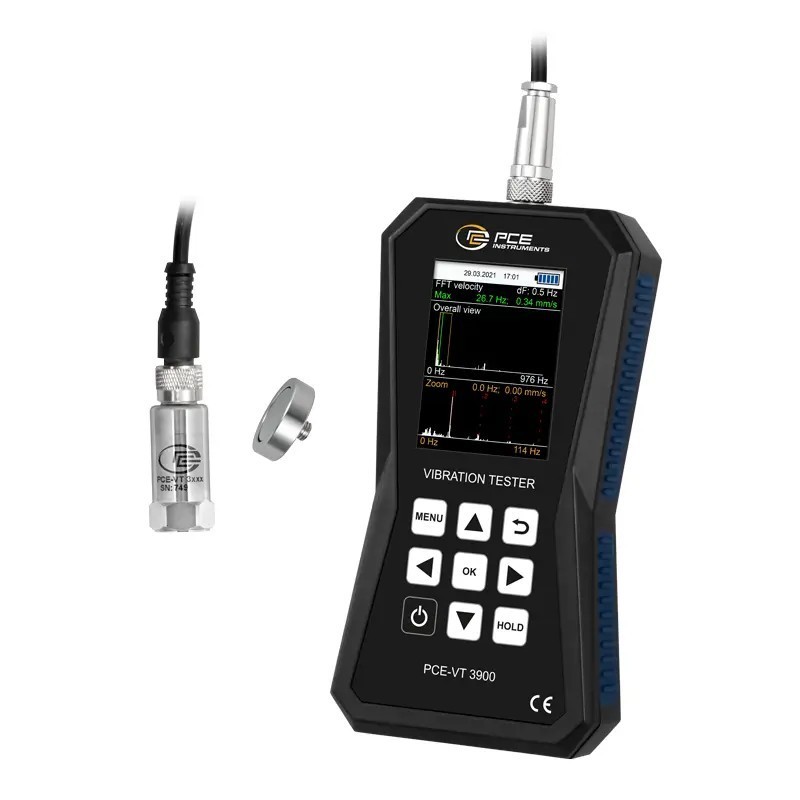

• FFT analizi ile frekans spektrumu inceleme

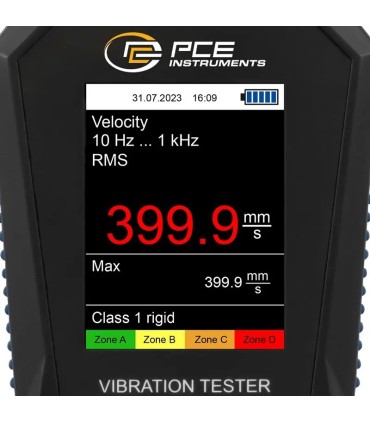

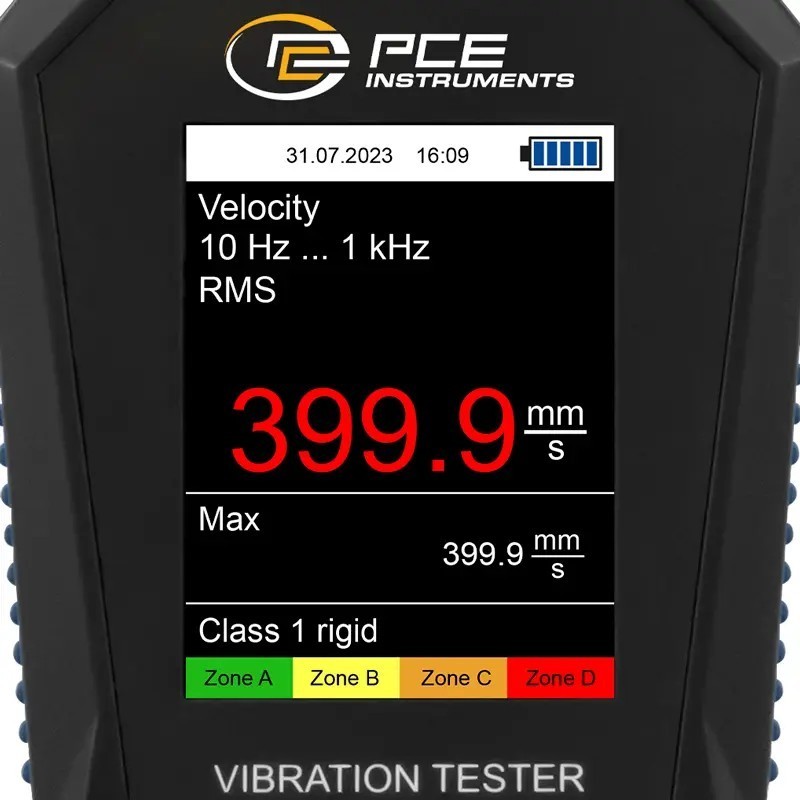

• ISO 10816-3’e göre otomatik titreşim seviyesi değerlendirmesi
• Farklı ölçüm noktalarında planlı ve tekrarlı veri toplama
• Dahili hafıza ile manuel kayıt ve otomatik data-logger
• 1 s ila 12 saat aralığında ölçüm zamanlayıcısı
• 2.8″ LCD ekran
• Şarj edilebilir LiPo batarya-2500 mAh
• Mikro USB arayüz ile veri aktarımı ve PC bağlantısı
• Çalışma süresi: 15 … 20 saat
• –20 - +65 °C, nem %10–95, IP52 koruma
• Alman teknolojisi ve kalitesi

Kullanım Alanları ve Avantajları

• Endüstriyel makinelerin bakım ve titreşim kontrolleri
• Kompresör, pompa, motor, redüktör vb. ekipman titreşim analizi
• Periyodik bakım, kondisyon izleme ve arıza önleyici bakım uygulamaları
• Frekans analizi sayesinde yatak, mil, rulman ve dengelenmemiş yük kontrolleri
• Rota ölçüm ve data-logger ile uzun dönem izleme, karşılaştırma ve raporlama
• Hafif taşınabilir tasarım ile saha ve bakım servislerinde pratik kullanım

Kutu / Paket İçeriği

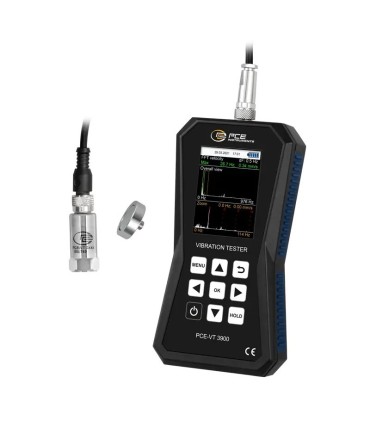

• PCE-VT 3900 ana ünite

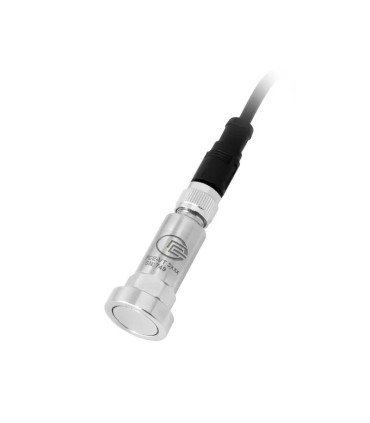

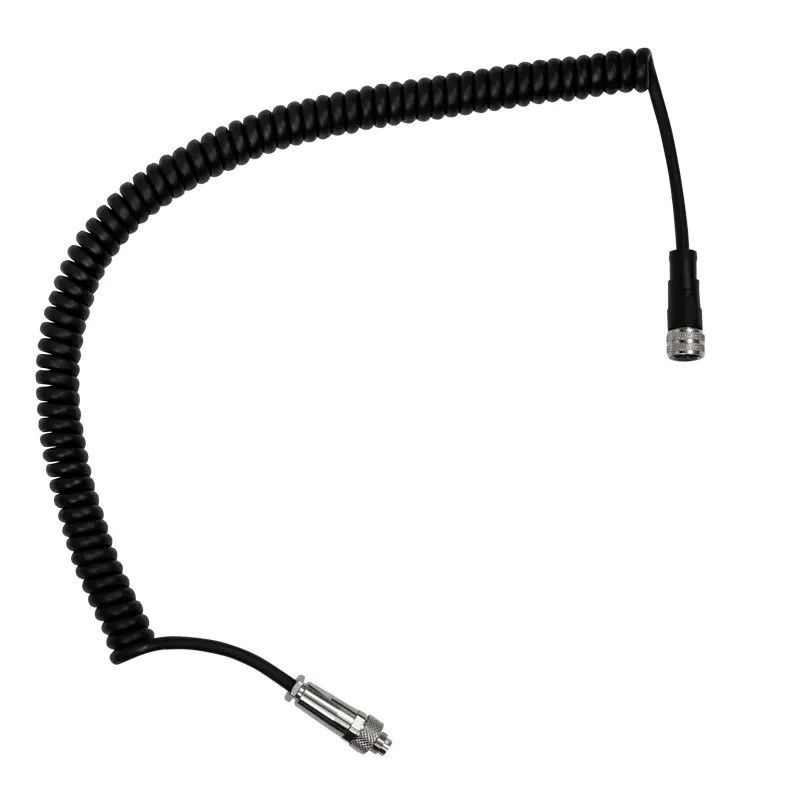

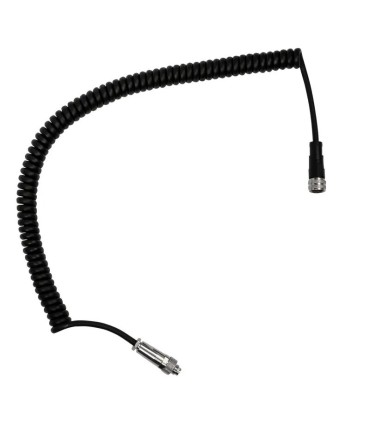

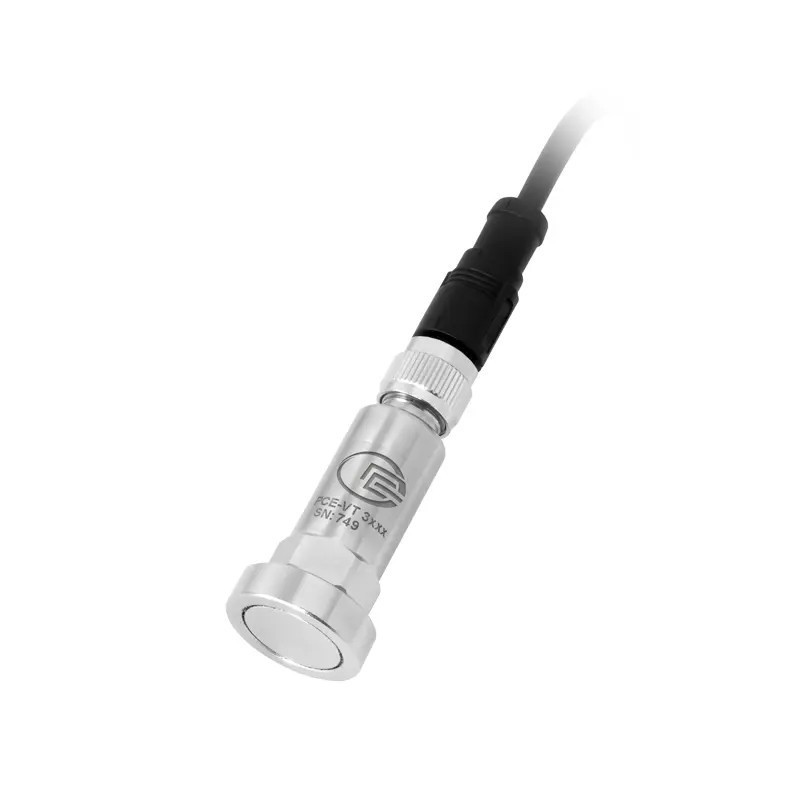

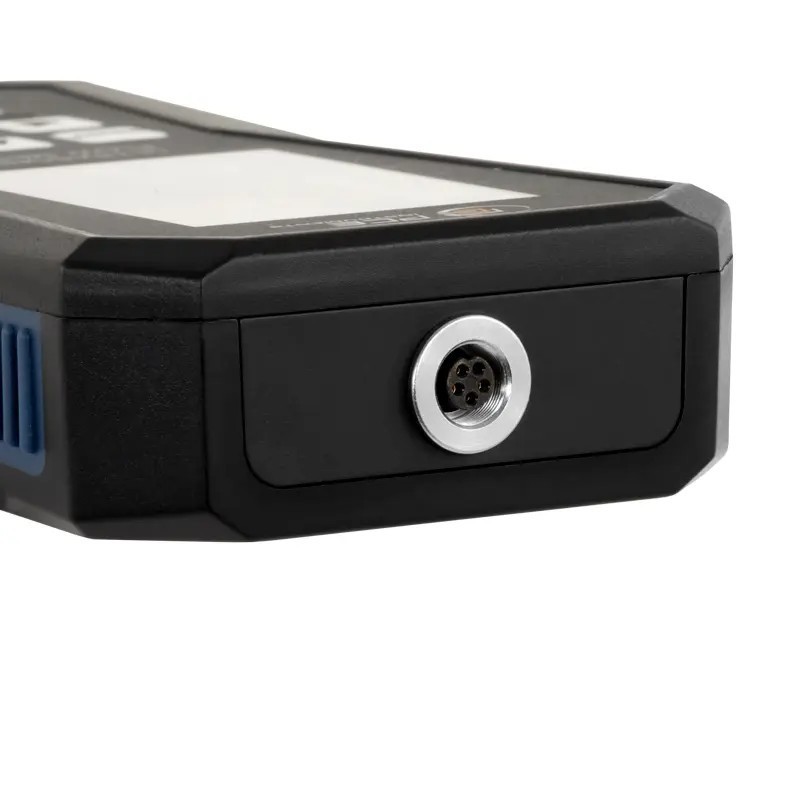

• Harici titreşim sensörü + spiral kablo

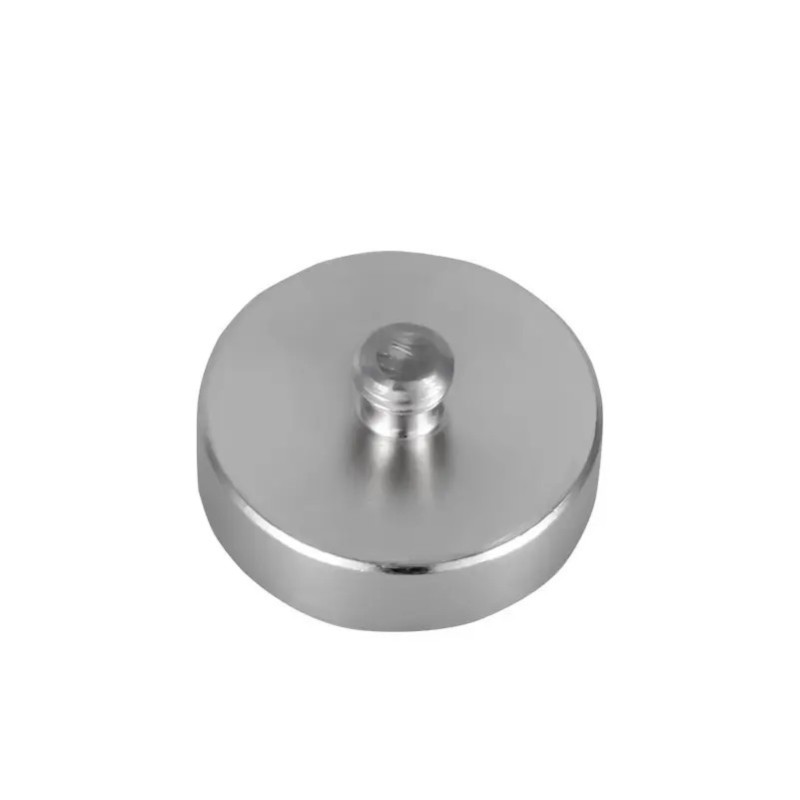

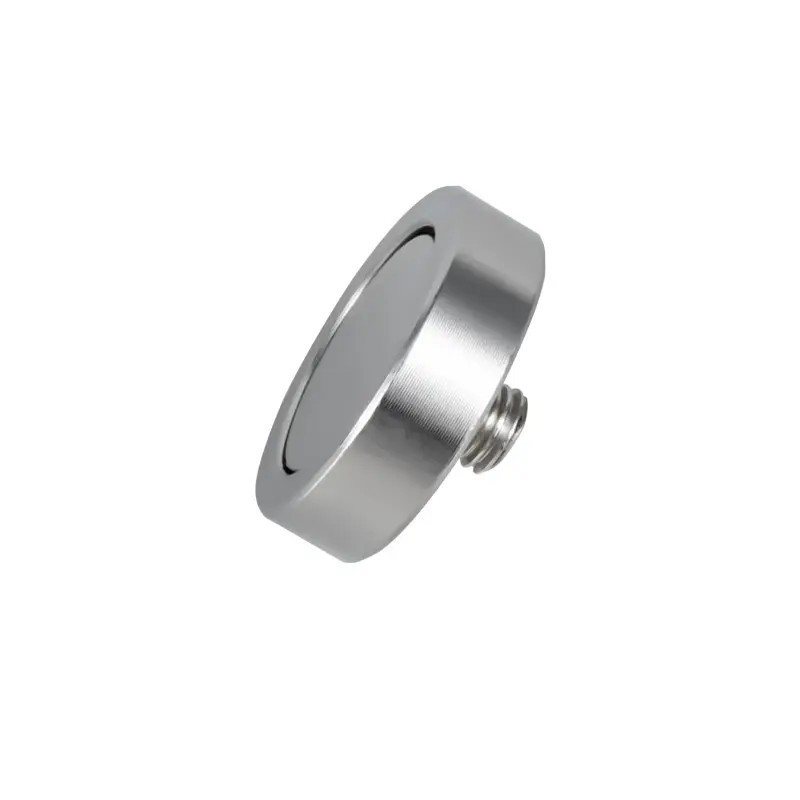

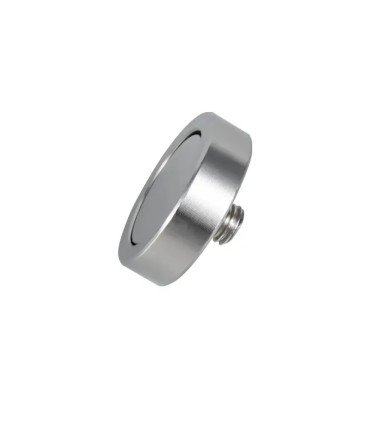

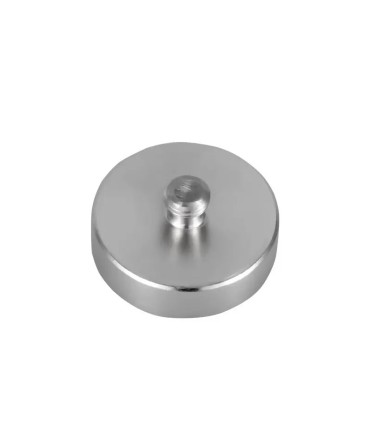

• Mıknatıs adaptörü (magnet) veya manyetik sensör tutucu
• Mikro USB kablosu (veri aktarımı / şarj için)
• USB bellek / yazılım ve kullanım kılavuzu
• Taşıma / servis çantası
• Hızlı başlangıç kılavuzu (quick-start) / teknik dokümantasyon

Dikkat Edilmesi Gerekenler

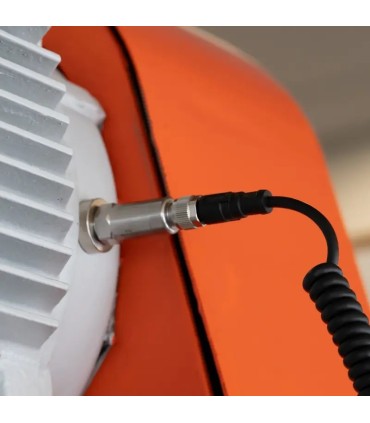

• Ölçüm yaparken sensörün titreşen yüzeye sabit ve doğru temas ettiğinden emin olun — yanlış yerleşim ölçüm doğruluğunu etkileyebilir
• Batarya şarj seviyesini ve hafıza kapasitesini uzun ölçüm/datalog kayıtları öncesi kontrol edin
• Çalışma koşulları (sıcaklık, nem) cihazın spec’lerine uygun olmalıdır — IP52 koruma sınıfı, çok nemli veya sıvı teması olan ortamlardan kaçınılmalıdır
• FFT analizi veya rota ölçüm gibi gelişmiş fonksiyonları kullanırken cihaz yazılımı ve sensör kalibrasyonunun güncel olması önerilir

Titreşim ölçüm cihazı PCE-VT 3900, titreşen parçaların, makinelerin ve sistemlerin hızlı ve hassas bir şekilde incelenmesi için ideal bir ölçüm cihazıdır. Titreşim ölçüm cihazının harici titreşim sensörü ile titreşim yer değiştirmesi (ölçüm aralığı 0.000 … 3.9 mm), titreşim hızı (ölçüm aralığı 0.00 … 399.9 mm/s) ve titreşim ivmesi (ölçüm aralığı 0.0 … 399.9 m/s²) belirlenebilir. Titreşim ölçüm cihazı ile RMS, peak, peak-peak ve tepe faktörü gibi çeşitli ölçüm parametreleri kullanılabilir. Titreşim ölçüm cihazında ISO 10816-3 sınır değerlerine göre ölçümlerin otomatik olarak değerlendirilmesini sağlayan bir mod bulunur. Titreşim ölçüm cihazı, ölçüm değerlerini analiz eder ve ekranda bu değerlere ilişkin bir iyi/kötü derecelendirmesi görüntüler. 2500 mAh kapasiteli dahili LiPo pil, titreşim ölçüm cihazındaki mikro USB arayüzü aracılığıyla şarj edilebilir. Titreşim ölçüm cihazında normal ölçüm modu haricinde FFT modu da bulunur. FFT modunda, ölçülen titreşim hızı ya da titreşim ivmesi için frekans spektrumu hesaplanarak görüntülenir. Hesaplanan FFT çizgileri, tüm frekans bandı için genel görünümde ve çizgileri teker teker görüntülemek için yakınlaştırma görünümünde olmak üzere grafik olarak görüntülenir. Titreşim ölçüm cihazında özellikle aynı ölçüm noktalarında tekrarlanan ölçümler için tasarlanmış rota ölçümü bulunur. Bu fonksiyon, farklı ölçüm noktalarının düzenli bir şekilde ölçülmesini sağlar. Bu nedenle, titreşim ölçüm cihazı, çeşitli ölçüm fonksiyonları sayesinde makinelerin bakım ve onarım çalışmalarında kullanılır. Titreşim ölçüm cihazının dahili belleğinde çeşitli ölçüm fonksiyonlarında görüntülenen ölçüm verileri kaydedilebilir. Ölçümden sonra, titreşim ölçüm cihazında kaydedilen ölçüm verileri dahili mikro USB aracılığıyla bilgisayara aktarılabilir. Titreşim ölçüm cihazının yazılımı, ölçüm değerlerinin grafik ve tablo şeklinde analiz edilmesini sağlar. Bunun haricinde, ölçüm değerleri daha sonraki işlemler için CSV dosyası olarak dışarı aktarılabilir. Titreşim ölçüm cihazının her zaman güncel olması için ölçüm verilerinin analizinde kullanılan yazılım aracılığıyla otomatik donanım yazılımı güncellemesi gerçekleştirilebilir.
