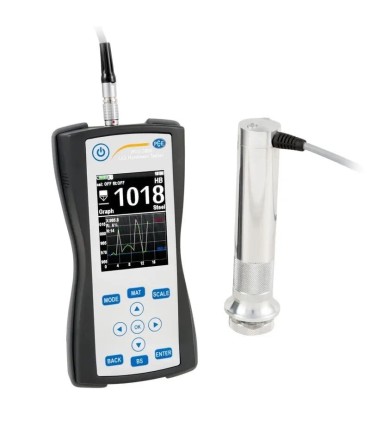

PCE Instruments Ultrasonik Sertlik Ölçüm Cihazı PCE-3500

Sertlik Ölçüm Cihazı PCE-3500, metal bileşenlerde yüzey sertliğini zarar vermeden ölçebileceğiniz, taşınabilir ve yüksek hassasiyetli bir sertlik test cihazıdır. Değiştirilebilir prob seçeneği, geniş sertlik ölçekleri ve dahili hafızasıyla endüstriyel seri üretim, kalite kontrol, bakım ve onarım gibi birçok alanda güvenilir sonuçlar sunar.

Temel Özellikler

• PCE-3500 Sertlik Ölçüm Cihazı
• Ultrasonik Temas Empedansı (UCI) yöntemine göre ölçüm
• Metale mikroskobik baskı ile yüzey sertliği tespiti
• Farklı malzeme ve yüzey tipleri için uyumlu: HV (Vickers), HRC, HRB, HB, MPa
• Ölçüm aralığı: 230 - 940 HV / 20 - 70 HRC / 90 - 650 HB / 370 - 1740 MPa
• ± %3 HV, ± 1.5 HRC, ± %3 HB hassasiyet
• Güvenilir ve tekrarlanabilir ölçümler
• 360° yön bağımsız ölçüm

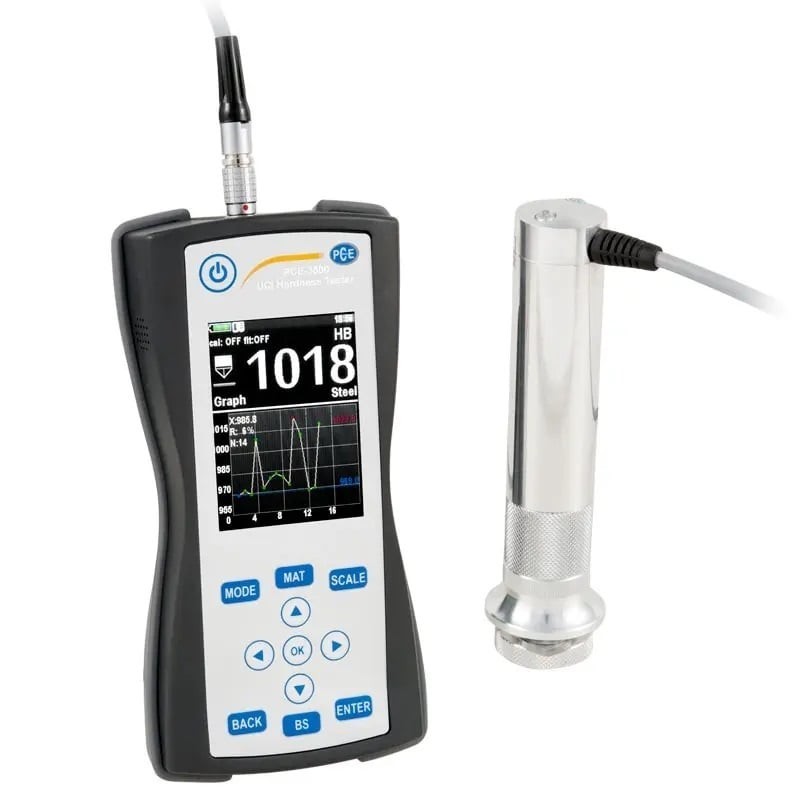

• Büyük, renkli arka aydınlatmalı LCD ekran
• Dahili hafıza + SD kart ile veri kaydı, USB ile PC bağlantısı

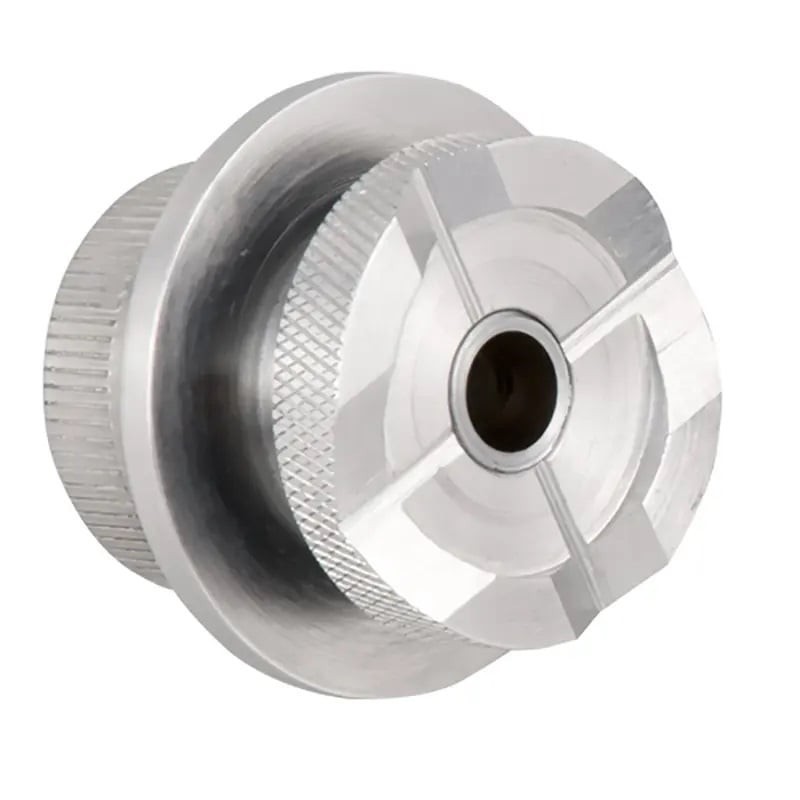

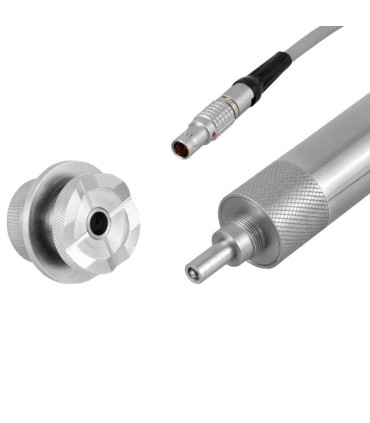

• Değiştirilebilir problar
• Farklı yüzey ve sertlik uygulamaları için esneklik
• Minimum malzeme kalınlığı: 1 mm
• Çalışma koşulları: –20 - +40 °C, %30–80 bağıl nem
• Koruma sınıfı: IP54
• Pil ile çalışır (3 × AA, yaklaşık 10 saat kullanım)
• Alman teknoloji ve kalitesi

Kullanım Alanları & Avantajları

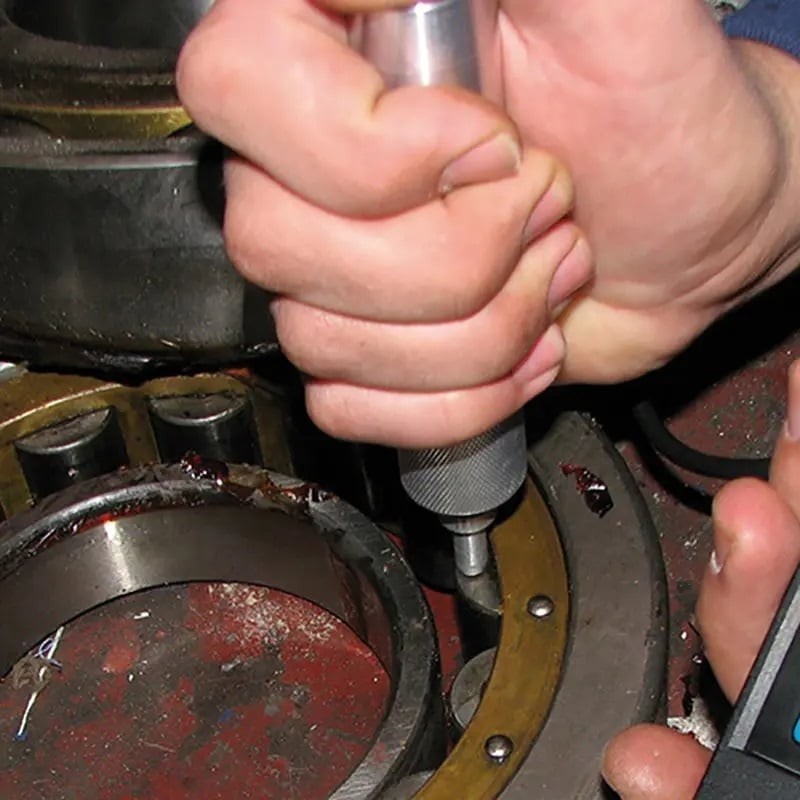

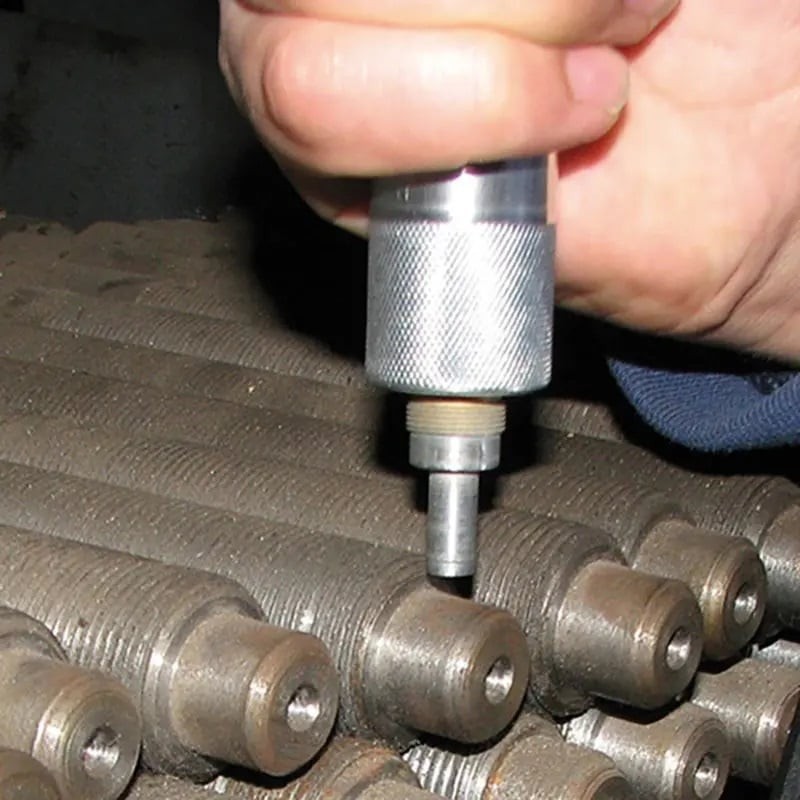

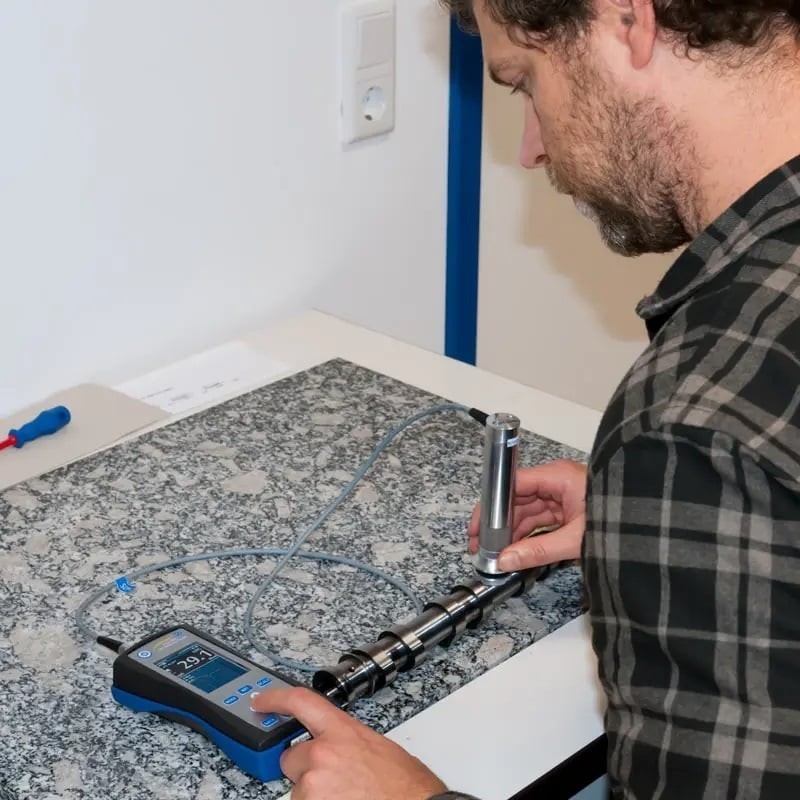

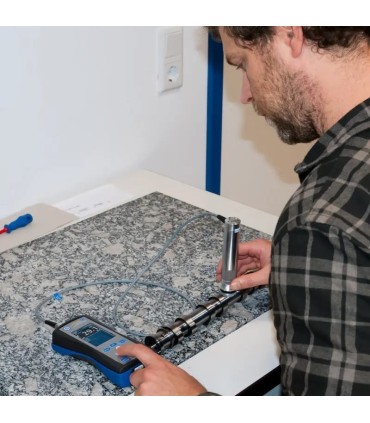

• İnce duvarlı metal parçalar, kaynaklı bileşenler, dişli çarklar, türbin kanatları, eksantrik miller gibi kritik elemanlarda yüzey sertliği kontrolleri
• Nitrürleme, indüksiyon sertleştirme ya da yüzey sertleştirme uygulanmış parçaların kalite kontrolü
• Fabrika üretim hattı, bakım-onarım servisi, kalite kontrol laboratuvarı ve saha servisleri için uygun
• Saha testlerinde, atölye veya servis araçlarında kolay taşınabilirlik
• Sabit test istasyonu gerektirmez
• Sertlik değerlerinin kayıt altına alınması ve raporlama
• ISO / kalite belgeleri ya da üretim kontrol süreçleri için belge oluşturma imkânı
• Çok yönlü prob desteği ile çeşitli malzemeler ve sertlik test senaryoları için tek cihazla çözüm

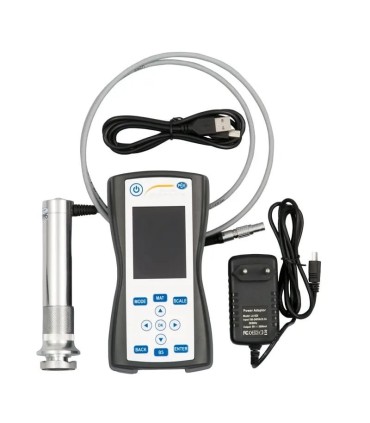

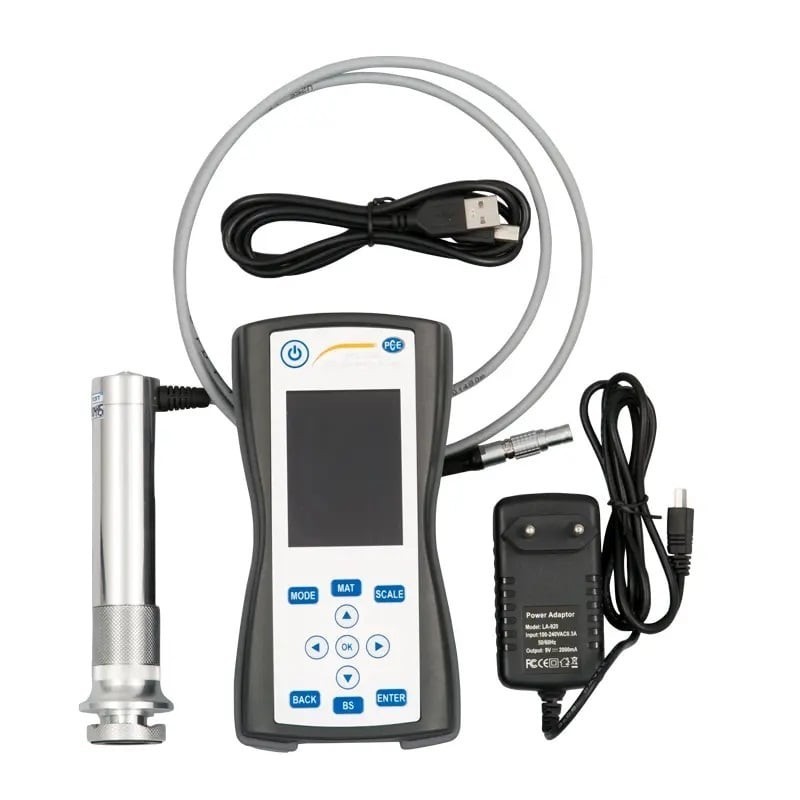

Paket İçeriği

• 1 × PCE-3500 ana ünite

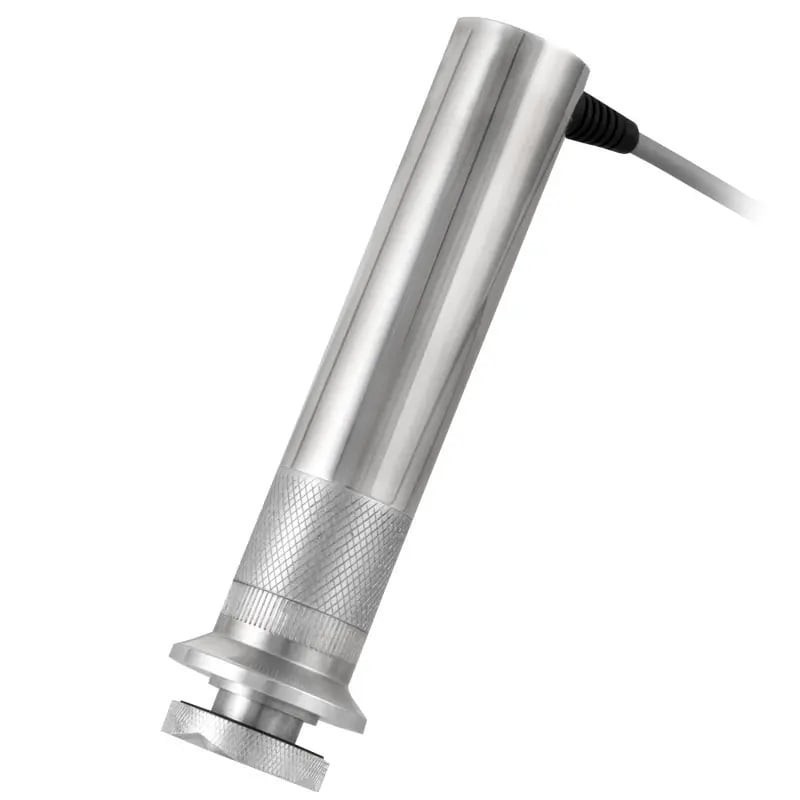

• 1 × 50 N UCI probu (standart)
• 1 × SD kart (ölçüm verisi saklama için)
• 1 × USB kablosu (PC bağlantısı / veri aktarımı)
• PC yazılımı + kullanım kılavuzu

Dikkat Edilmesi Gerekenler

• UCI yöntemi yalnızca metal (ferromanyetik) yüzeylerde geçerlidir
• Uygun olmayan malzemelerde doğru sonuç alınamaz
• Minimum malzeme kalınlığı 1 mm olmalıdır; çok ince parçalar ölçüm için uygun olmayabilir
• Sensör probunun yüzeye düzgün ve sabit temas etmesine dikkat etmeli
• Yanlış temas ölçüm hatalarına neden olabilir
• Çalışma ve çevre koşullarına dikkat edin; cihaz belirtilen sıcaklık ve nem aralığında kullanılmalıdır

Sertlik ölçüm cihazı PCE-3500, metal bileşenlerin tahribatsız sertlik ölçümü için tasarlanmıştır. Sertlik ölçüm cihazı, Ultrasonik Temas Empedansı (UCI) yöntemine göre çalışır. UCI işlemi sırasında probun Vickers elması rezonans ile tetiklenir. Proba basıldığında, titreşim frekansı yüzeyin sertliğine, malzemenin ve temas yüzeyinin elastisite modülüne bağlı olarak azaltılır. Yüzeyin sertliği, malzeme özellikleri ve frekans kayması dikkate alınarak belirlenebilir.

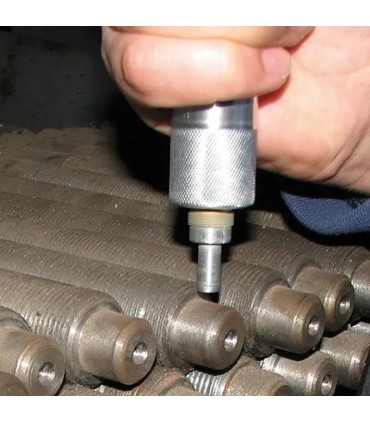

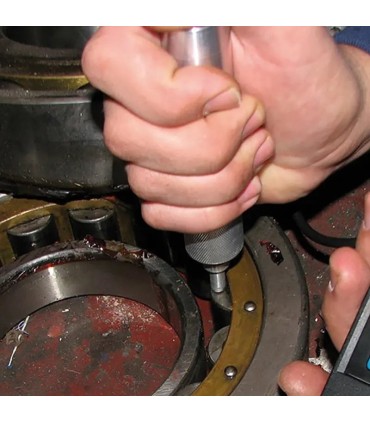

Yüzeye mikroskobik olarak hafif bir kuvvet olsa da sertlik ölçüm cihazı tahribatsız çalışır. Sertlilk ölçüm cihazı, Vickers elmasının düşük penetrasyon derinliği nedeniyle nitrürleme ya da indüksiyon sertleştirme gibi kenar tabakası sertleştirilmiş bileşenler için uygundur. Sertlik ölçüm cihazı genellikle delme aletleri, presler, ince duvarlı bileşenler, dişli çarklar, türbin kanatları, eksantrik milleri ya da kaynak dikişleri için kullanılır. Bunun haricinde, sertlik ölçüm cihazı, diğer pek çok sertlik test uygulaması için de uygundur. Farklı kuvvetlere sahip değiştirilebilir probları sayesinde sertlik ölçüm cihazı ile çeşitli uygulamalar gerçekleştirilebilir.

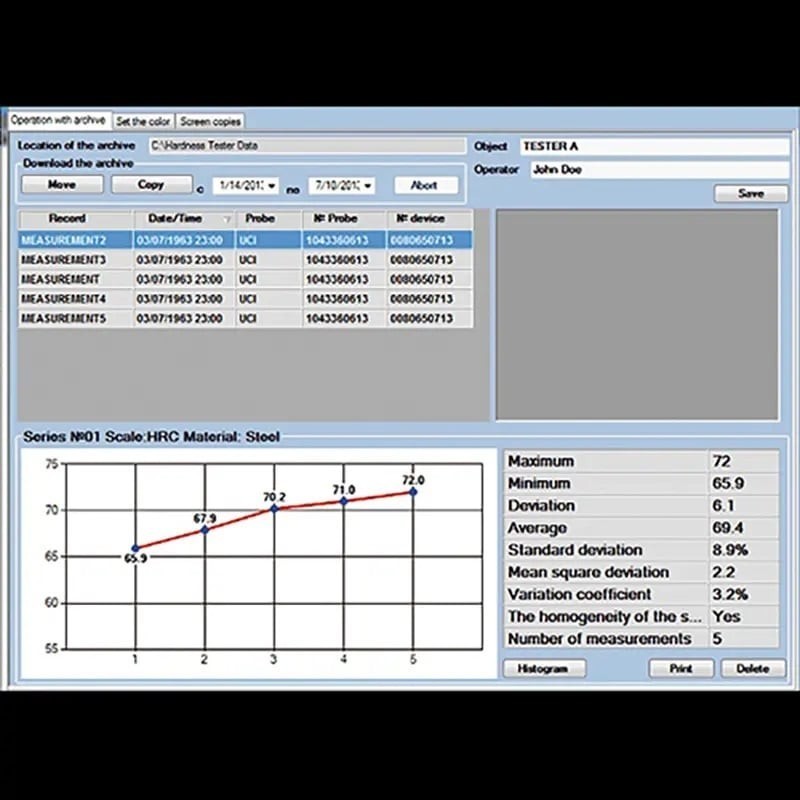

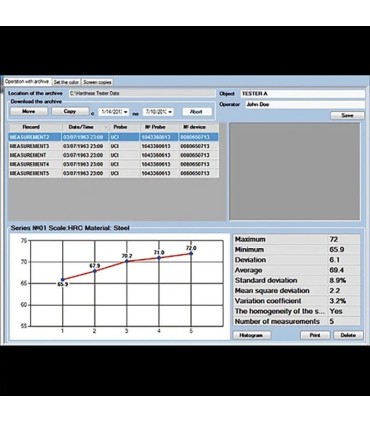

Sertlik ölçüm cihazı ile sertlik ölçümü gerçekleştirildikten sonra, maksimum/minimum değer ve ortalama değer gibi çeşitli istatiksel değerler sertlik ölçüm cihazının ekranında görüntülenir. Böylece, standart sapma ve diğer katsayılar belirlenebilir, bir çubuk grafiği görüntülenebilir. Sertlik ölçüm cihazının dahili hafıza özelliği ile ölçüm verileri yazılım aracılığıyla değerlendirilebilir.
