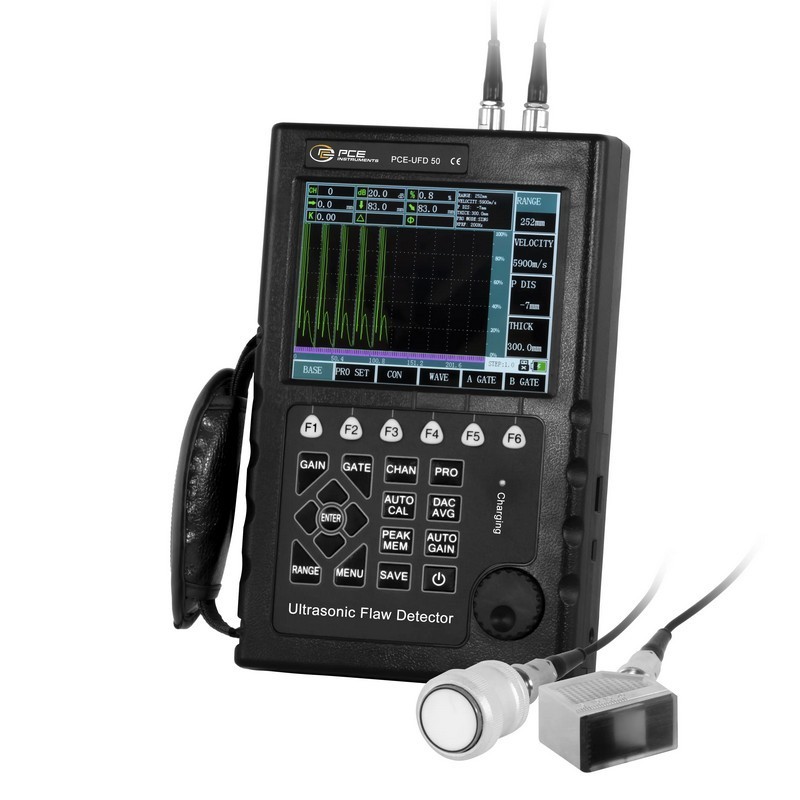

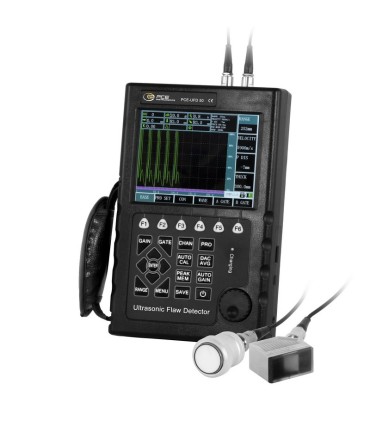

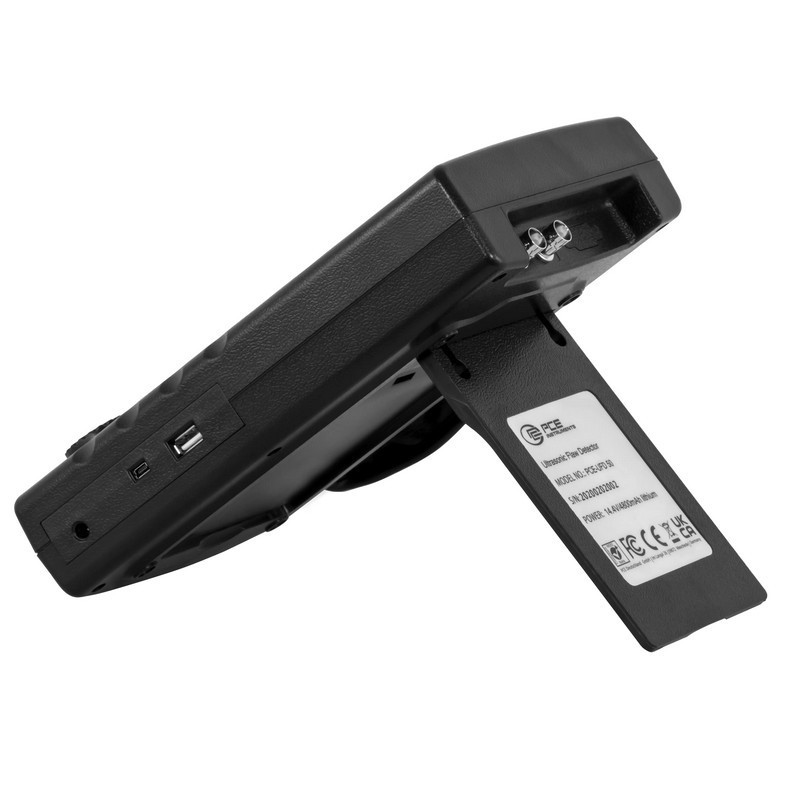

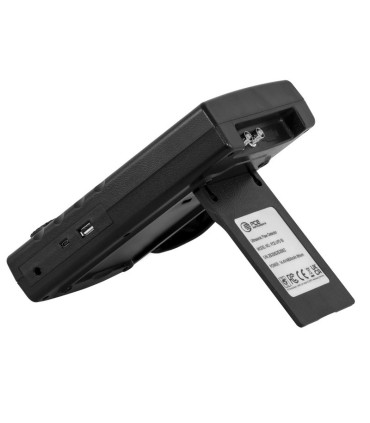

PCE Instruments Çatlak Tespit Cihazı PCE-UFD 50

PCE-UFD 50 ultrasonik çatlak tespit cihazı, tahribatsız test (NDT) yöntemleri ile malzemelerin iç yapısını kontrol edebilen ileri teknoloji bir ölçüm cihazıdır. Ultrasonik prob kullanılarak test nesnesine gönderilen yüksek frekanslı ses dalgaları, malzeme içindeki farklı yoğunluk ve empedans değerlerine sahip bölgelerde yansır ve bu sayede kaynak dikişleri, kusurlar, boşluklar ve malzeme içi hatalar tespit edilebilir. Cihaz, 0,5 … 20 MHz frekans aralığında çalışma ve 1000 … 15000 m/s arasında ses hızı ayarlama yeteneği ile çelik gibi yoğun malzemelerde 0 … 10000 mm’ye kadar ölçümler gerçekleştirebilir. 5,7 inç renkli TFT ekran, ölçüm sonuçlarını net gösterir ve entegre DAC ile AVG değerlendirme fonksiyonları, prob gecikmesi, zayıflatma ve yükseltme seçenekleri test sürecini daha kapsamlı hale getirir. PCE-UFD 50 ayrıca ekran görüntülerini video olarak kaydedebilir ve USB ile bilgisayara bağlanarak verilerin analiz edilmesine ve raporlanmasına izin verir. Sağlam ve ergonomik tasarımı ile hem sabit hem de saha ortamında mobil kullanım için uygundur ve endüstriyel muayene, malzeme kalite kontrolü ve kaynak testi gibi uygulamalarda güvenilir sonuçlar sunar.

Teknik Detaylar

• PCE-UFD 50 Çatlak Tespit Cihazı
• Ölçüm aralığı: 0 … 10000 mm malzeme kalınlığı
• Frekans aralığı: 0,5 … 20 MHz
• Ses hızı ayarı: 1000 … 15000 m/s
• Değerlendirme fonksiyonları: DAC ve AVG
• Ölçüm modları: Puls-eko ve gönder-alma
• Ekran: 5,7" renkli TFT

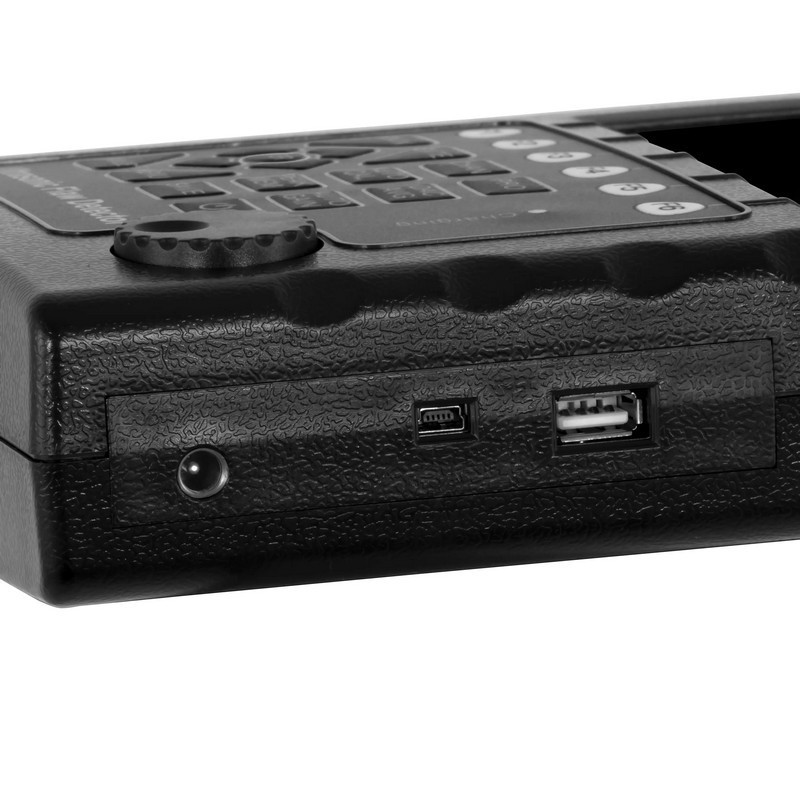

• Arayüz: Mini-USB ve USB-A bağlantı
• Dahili hafıza: 100 ölçüm verisi
• Sensor: Ultrasonik prob
• Koruma sınıfı: IP30
• Güç kaynağı: 12,6 V / 2 A adaptör
• Ağırlık: yaklaşık 1,1 kg
• Çalışma koşulları: -10 … 50 °C, %20 … 90 rH
• Alman teknolojisi ve kalitesi

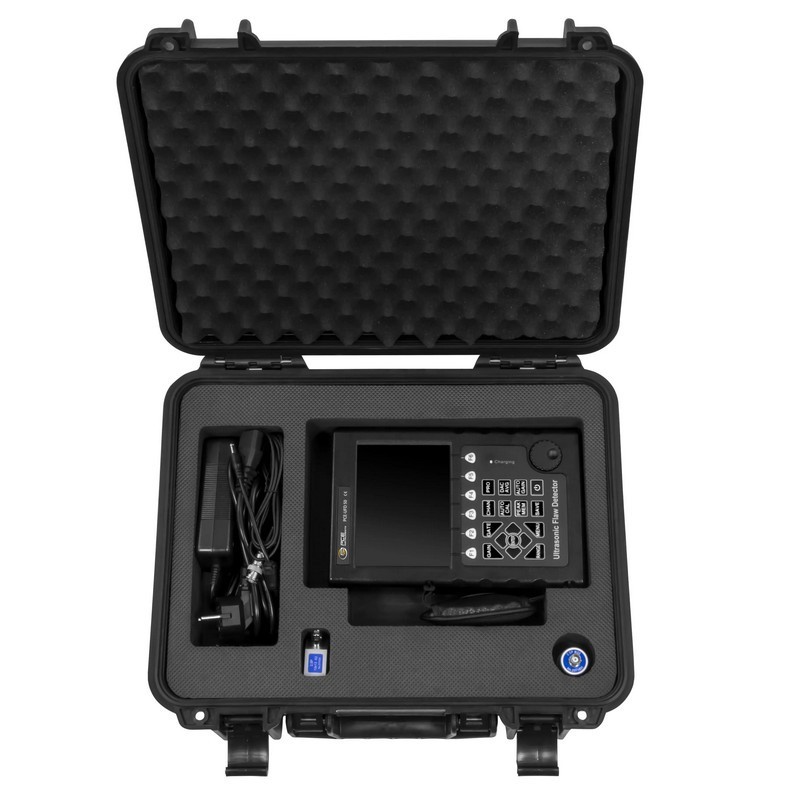

Teslimat İçeriği

• 1 × PCE-UFD 50 ultrasonik çatlak tespit cihazı

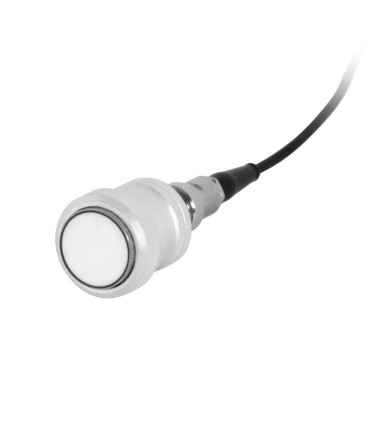

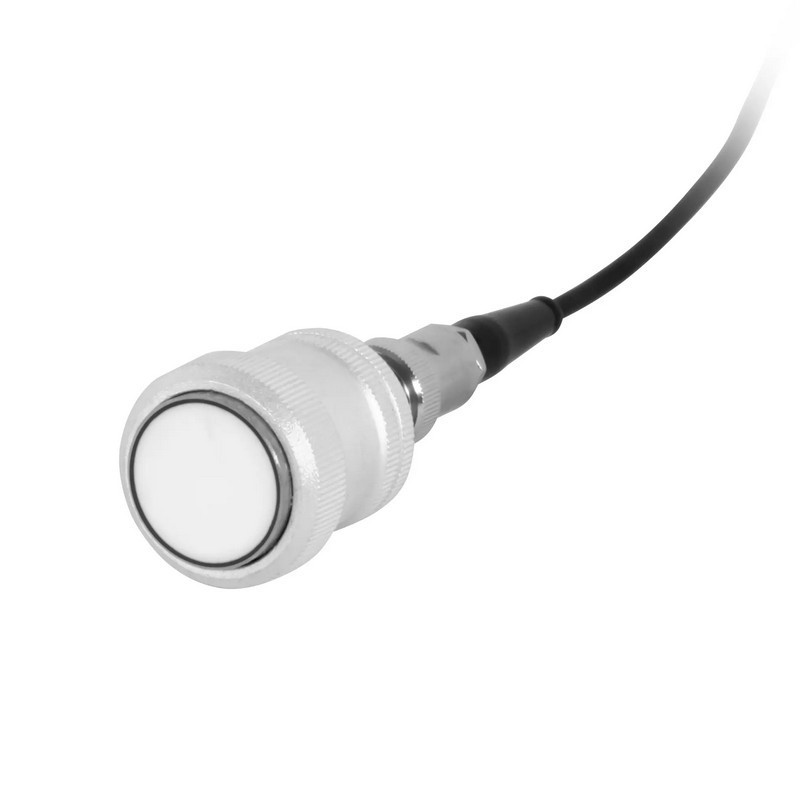

• 1 × Dikey prob

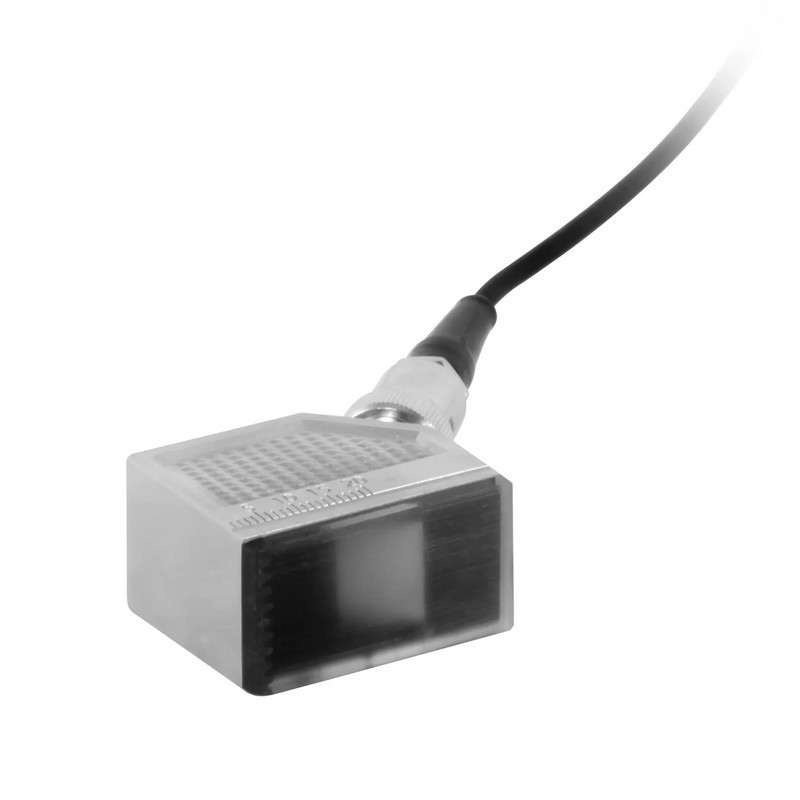

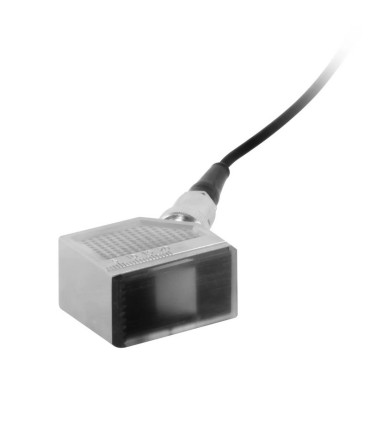

• 1 × Açı prob
• 2 × Prob kablosu (~1 m)
• 1 × 12,6 V / 2 A güç kaynağı
• 1 × Güç kablosu

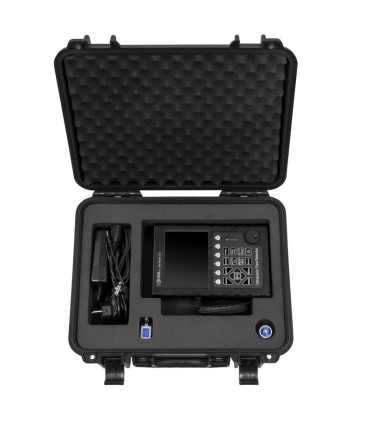

• 1 × Taşıma çantası
• 1 × Kullanım kılavuzu

Kullanım Alanları

• Tahribatsız malzeme testi (NDT) uygulamaları
• Kaynak dikişlerinin kontrolü ve kusur tespiti
• Bileşen iç yapısının analiz edilmesi
• Duvar ve malzeme kalınlık ölçümleri
• Endüstriyel kalite kontrol süreçleri
