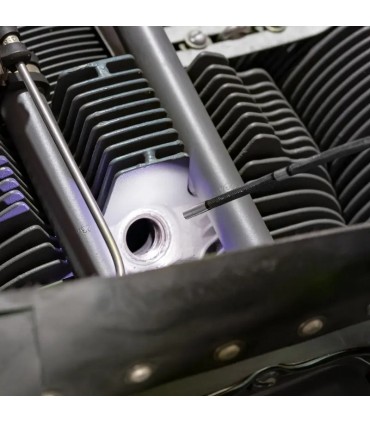

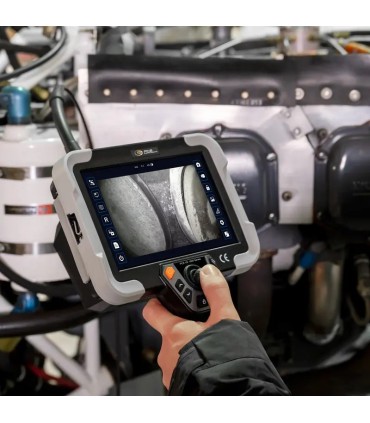

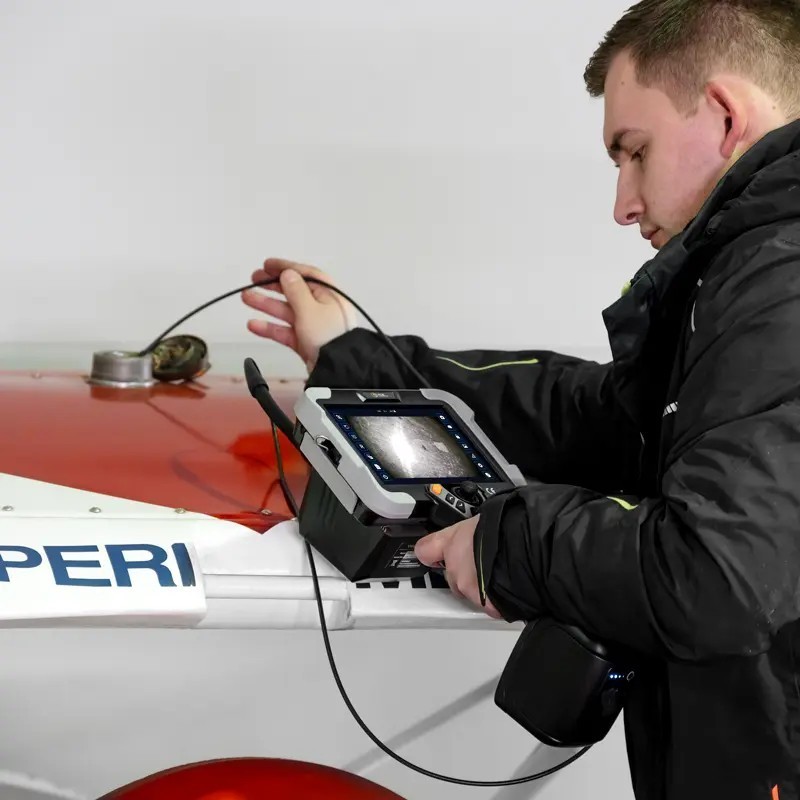

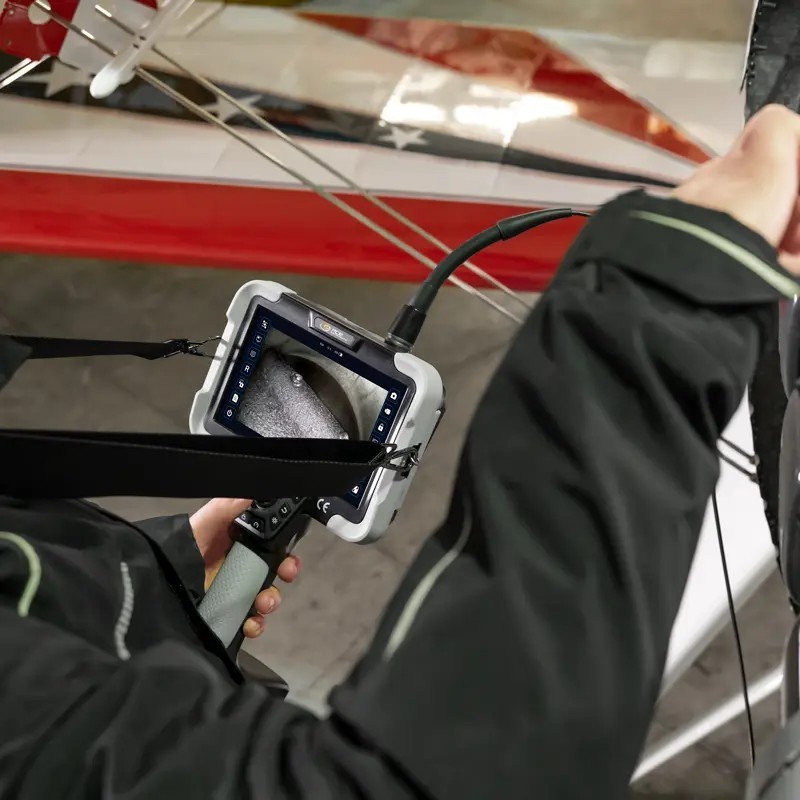

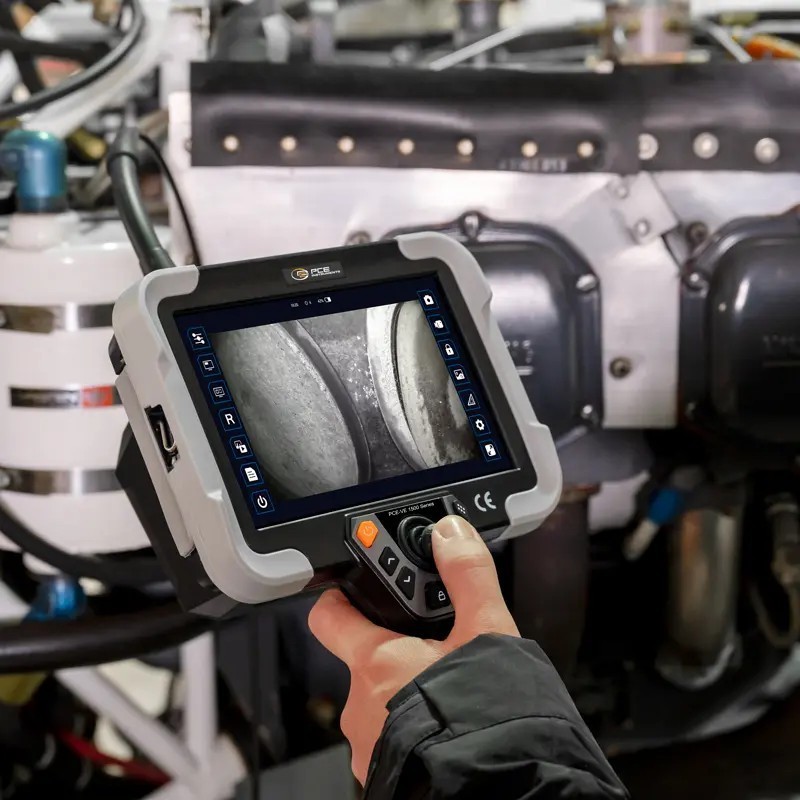

PCE-VE 1500-38209, dar alanlarda, makine içlerinde veya araç motorlarında ön ve yan kamera ile birlikte kapsamlı görsel inceleme yapabilen yüksek performanslı bir endoskop cihazıdır. İnce 3.8 mm prob ve motorlu 4 yönlü kamera başlığı sayesinde zor erişilen bölgelerde bile güvenilir görüntüleme sunar. Özellikle bakım, kontrol, tahribatsız muayene (NDT) ve endüstriyel denetim uygulamaları için profesyonel düzeyde bir çözümdür.

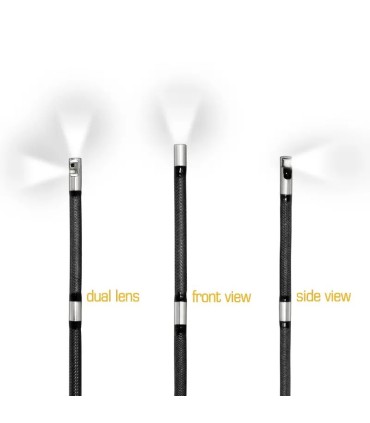

Endoskop Kamera PCE-VE 1500-38209, PCE-VE 1500 serisinde iki kameralı olan tek modeldir. Endoskop Kameranın bu iki kamerasından biri ön kısımda diğeri ise yan kısımda yer alır. Her iki kamera da kamera başlığı üzerinde birbirine çok yakın olarak konumlandırılmıştır. Her kameranın yanında gerektiğinde görüş alanını aydınlatmak için kullanılabilen bir LED bulunur. Ekrandaki görüntüyü görüntüleme ve kamera görüş alanının aydınlatılması için Endoskop Kamerada yapılan ayarlar her iki kamera ve her iki ışık kaynağı için aynı anda geçerli olur.
Kullanıcı, Endoskop Kameranın ön kameradan, yan kameradan ya da her ikisinden gelen mevcut görüntüyü büyük dokunmatik ekranda yan yana görüntülenip görüntülenmeyeceğini seçebilir. Endoskop Kameranın her iki kamerasının aynı anda görüntülenmesi, görsel inceleme sırasında oryantasyonu çok daha kolay hale getirir. Buna ek olarak, özellikle alanın çok sınırlı olduğu durumlarda hem ön hem de yan kamerayı kullanabilmek avantajlıdır.
Ancak, görüntü ve videolar her iki kamera ile paralel olarak kaydedilemez. Endoskop Kamera, her iki kameranın da görünür olduğu görüntüleme modunda kayıt yaparken yalnızca etkinleştirilen kameradan gelen görüntüleri kaydeder. Görüntü başlıkları yalnızca etkinleştirilen kameranın görüntüsünde görünür. Endoskop Kamera, filigran menü öğesi altında tarih ve saat, CAM1 ya da CAM2 kamera tanımı gibi ekleri varsayılan olarak sunar. Kamera etkinleştirildiğinde seçilen başlıklar görüntünün kenarında küçük kırmızı harflerle görünür. Diğer kamerayı etkinleştirme işlemi, Endoskop Kameranın dokunmatik ekranı üzerinden kolay bir şekilde yapılabilir. Tek yapılması gereken, her iki kameradan gelen görüntülerin yan yana gösterildiği görünümde görüntüye iki kez dokunmaktır.

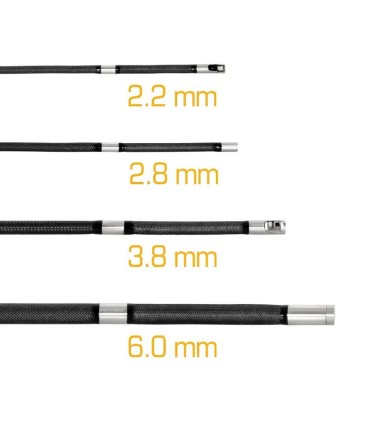

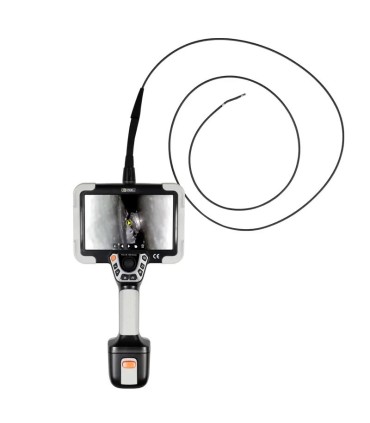

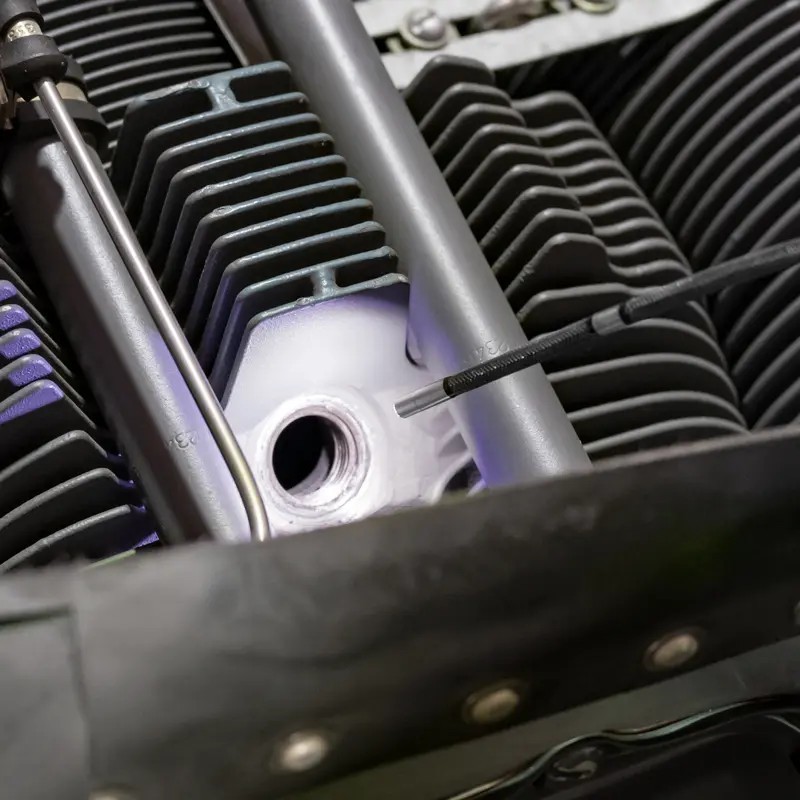

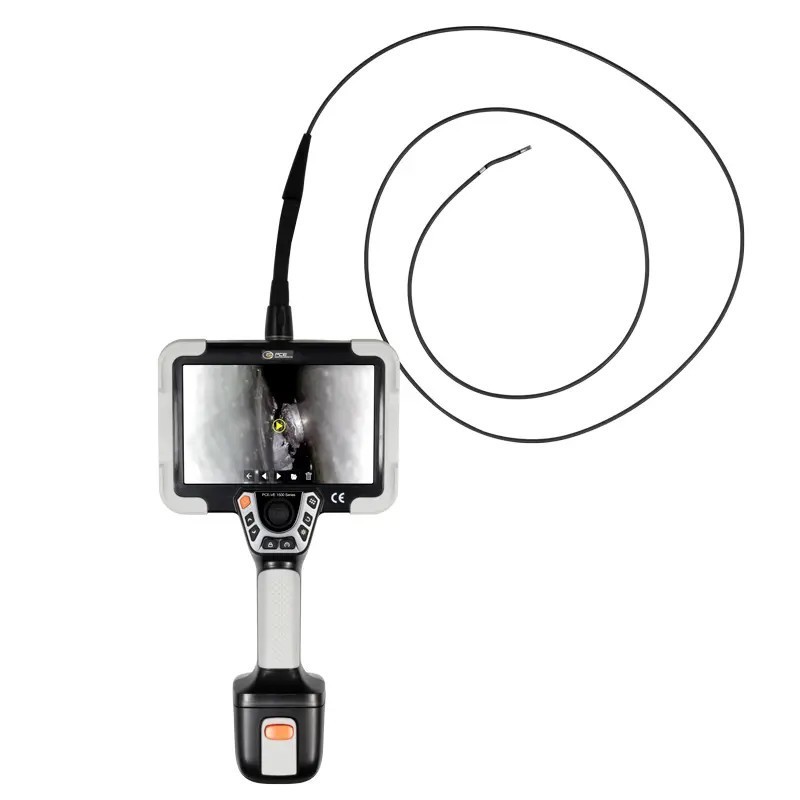

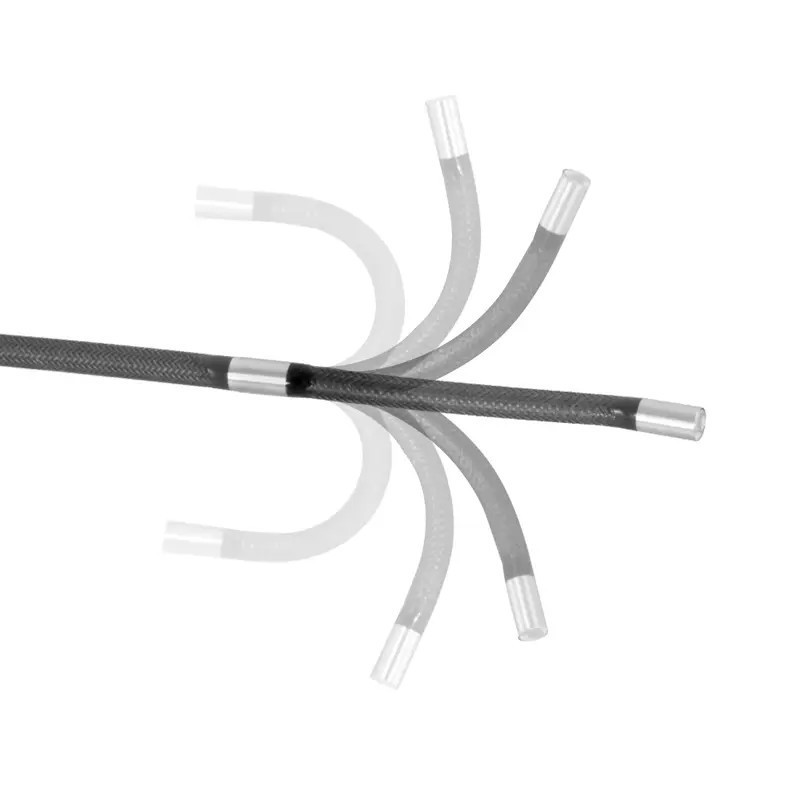

Endoskop Kameranın sadece 3.8 mm kalınlığındaki esnek endoskop kablosu, kamera başlığının ön kenarından bağlantı alanındaki kauçuk kaplamaya kadar yaklaşık 1.87 metre uzunluğundadır. Bu da yalnızca çok dar açıklıklardan erişilebilen iç yüzeylerin ve parçaların bile Endoskop Kamera ile ayrıntılı olarak incelenebileceği anlamına gelir. Joystick kullanılarak her yöne bükülebilen kamera başlığının uzunluğu 42 milimetre iken 90 derecelik bükme açısındaki bükme yarıçapı 35 mm’dir.
Temel Özellikler
PCE-VE 1500 serisinin özellikleri

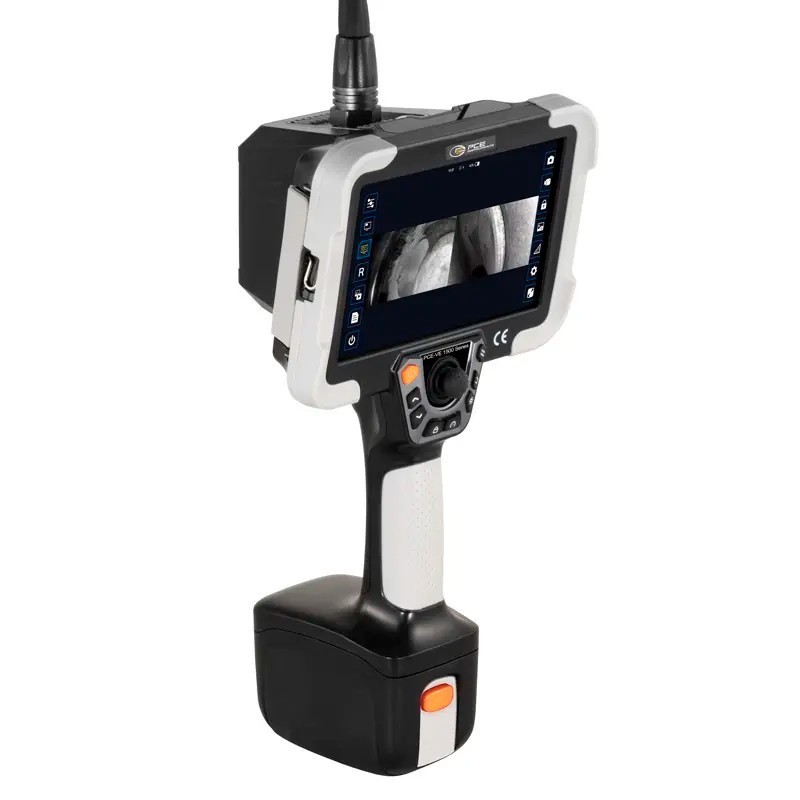

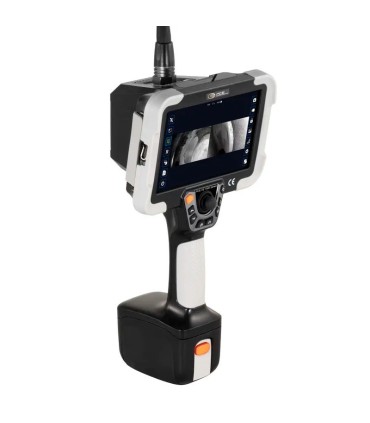

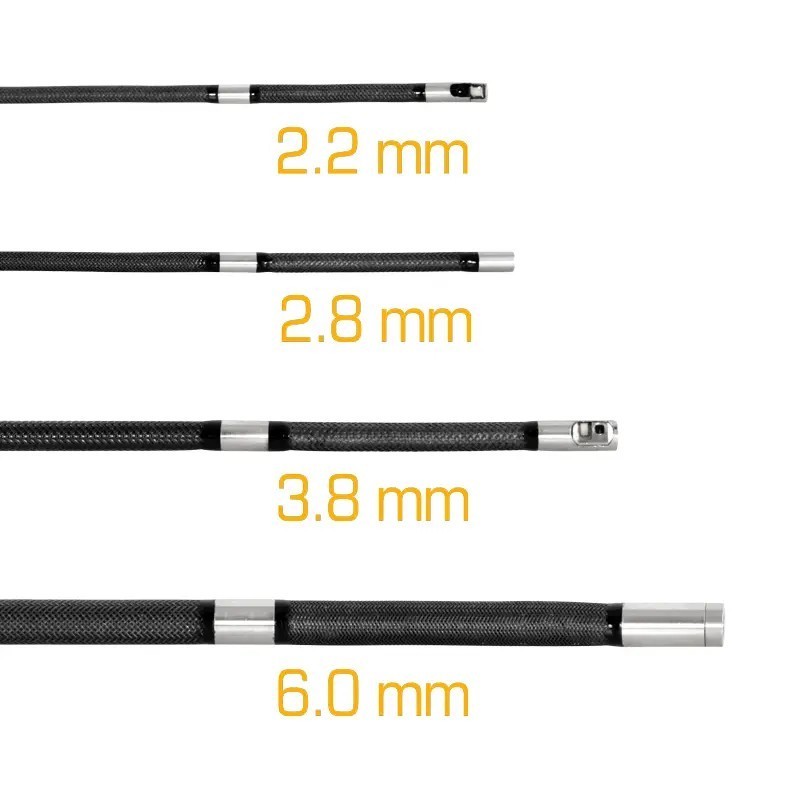

Bu serideki her bir Endoskop Kamera, kapsamlı fonksiyonları ve kullanışlı aksesuarları bulunan aynı temel üniteye sahiptir. Her bir Endoskop Kamera modeli sadece farklı kameralar ve kamera kablolarının uzunlukları ve çapları bakımından farklılık gösterir. Temel ünitedeki fonksiyon tuşları, dokunmatik ekran ve joystick Endoskop Kameranın kullanımını epey kolay hale getirir.

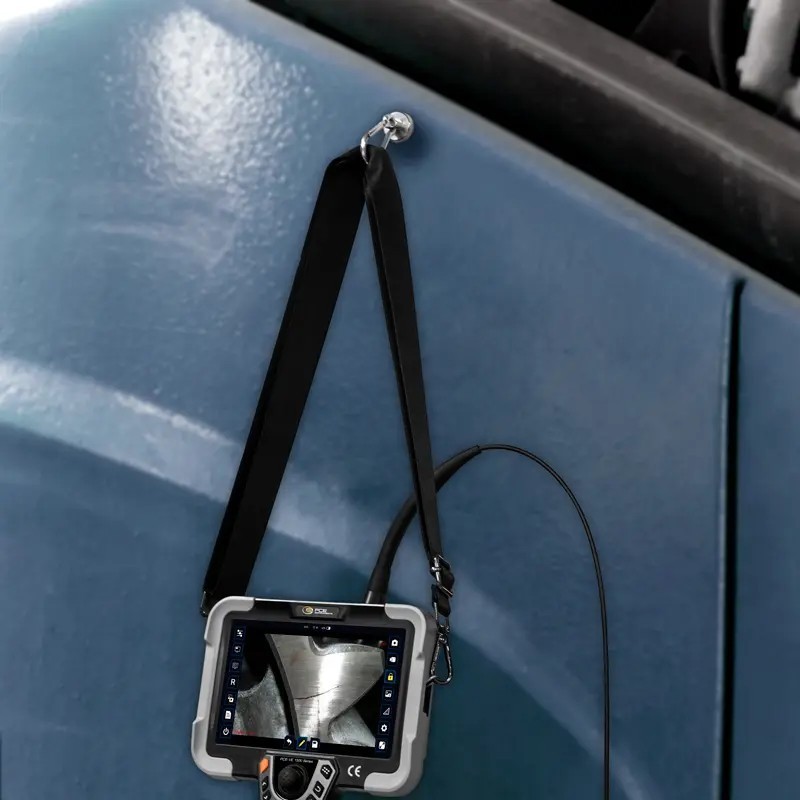

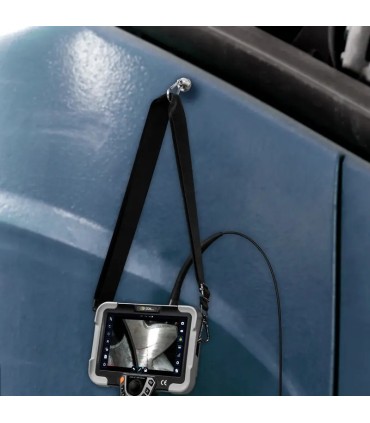

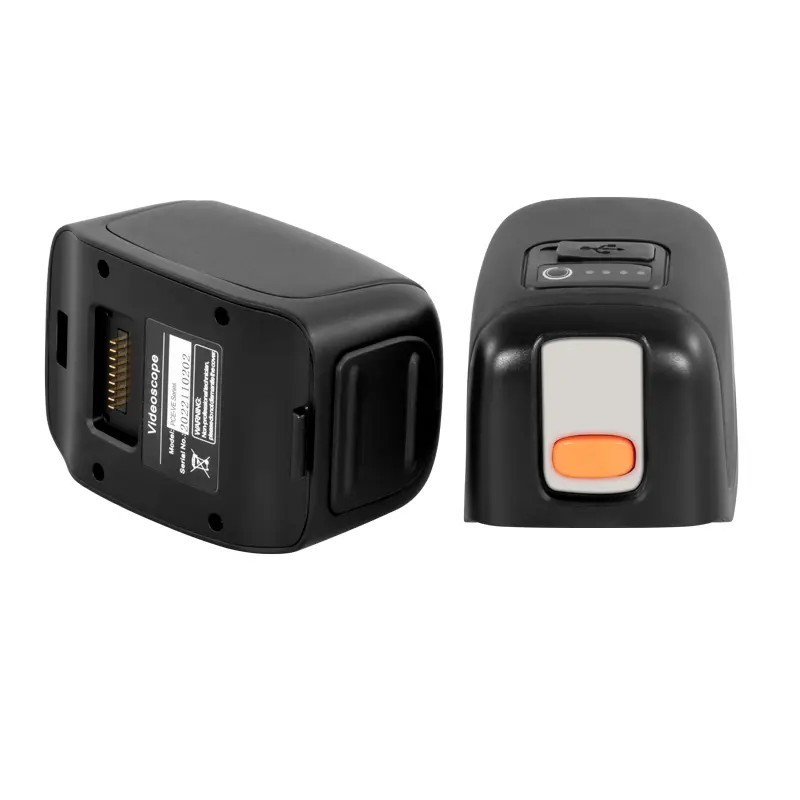

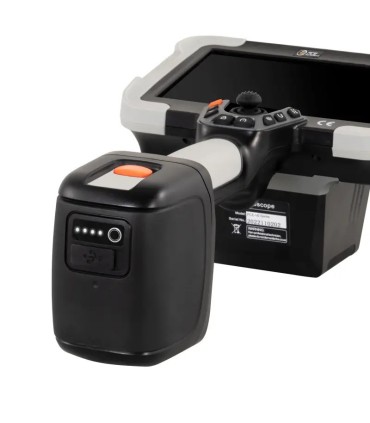

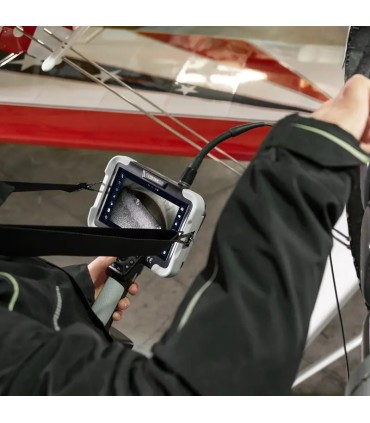

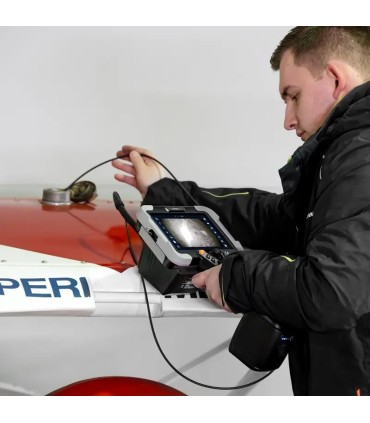

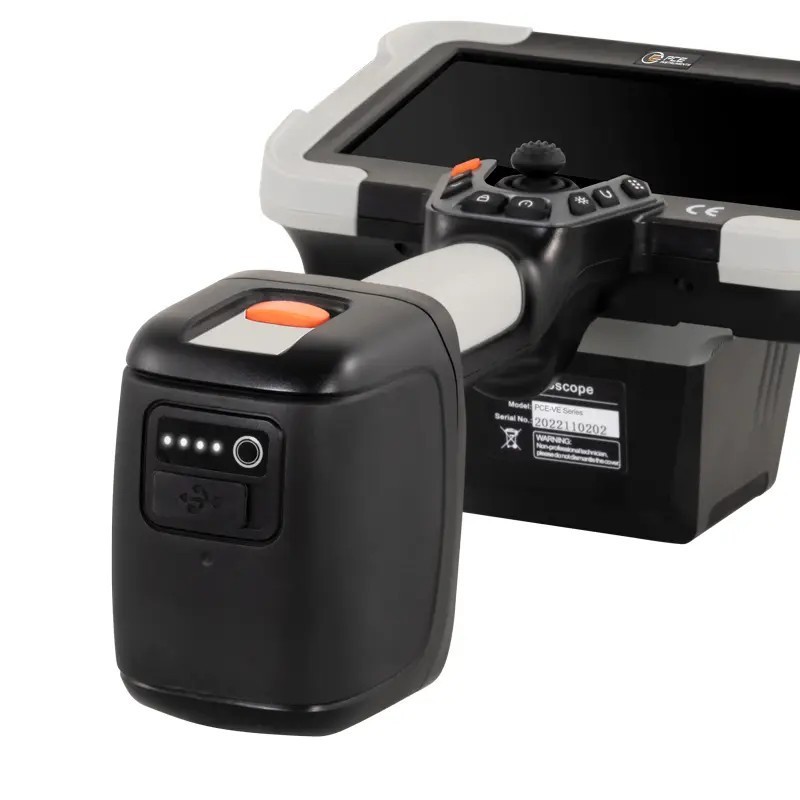

Endoskop Kamera, kamera ünitesi ve pille birlikte iki kilogramdan biraz daha ağırdır ve tek elle kolay bir şekilde taşınabilir. Ortama bağlı olarak daha uzun süreli kullanım için sağlanan bağlantı noktalarına omuz askısı, manyetik tutucu ya da bir tripod sabitlenebilir. Endoskop Kamera tek elle tutulurken joystick ve tutma kolu üzerindeki fonksiyon tuşları da aynı elle çalıştırılabilir. Bu fonksiyon tuşları arasında görüntü tetikleyici ve kamera görüş alanı için ışık yoğunluğu kontrol tuşu da yer alır. Endoskop Kameranın kamera kablosu diğer elle yönlendirilebilir.
Motorlu değiştirilebilir endoskop kablosu

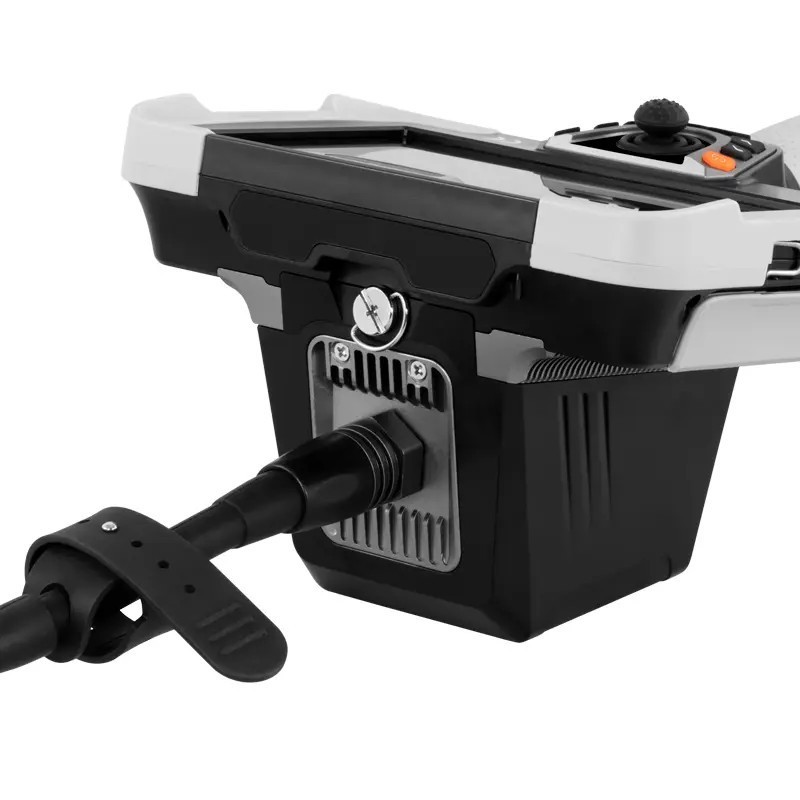

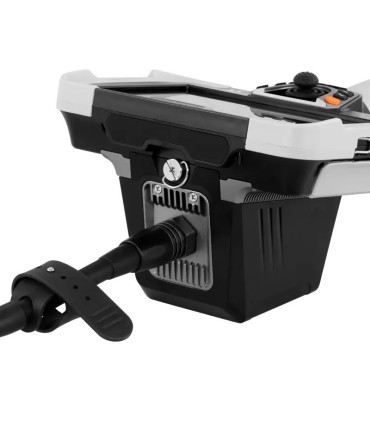

Bu Endoskop Kamera serisinin standart özelliklerinden biri de kamera başlığının motor destekli hareketidir. Bu nedenle, kamera, kamera kablosu ve motor tek bir ünite olarak tasarlanmıştır. Bu ünite gerektiğinde kolay bir şekilde değiştirilebilir. Temel üniteye olan bağlantı çok kolay bir şekilde gerçekleştirilebilir. Endoskop kablosu, dayanıklılığı arttırmak için tungsten örgü ile kaplanmıştır ve kamera başlığının ucu titanyum alaşımdan yapılmıştır.
Kamera başlığını joystick ile kontrol etme

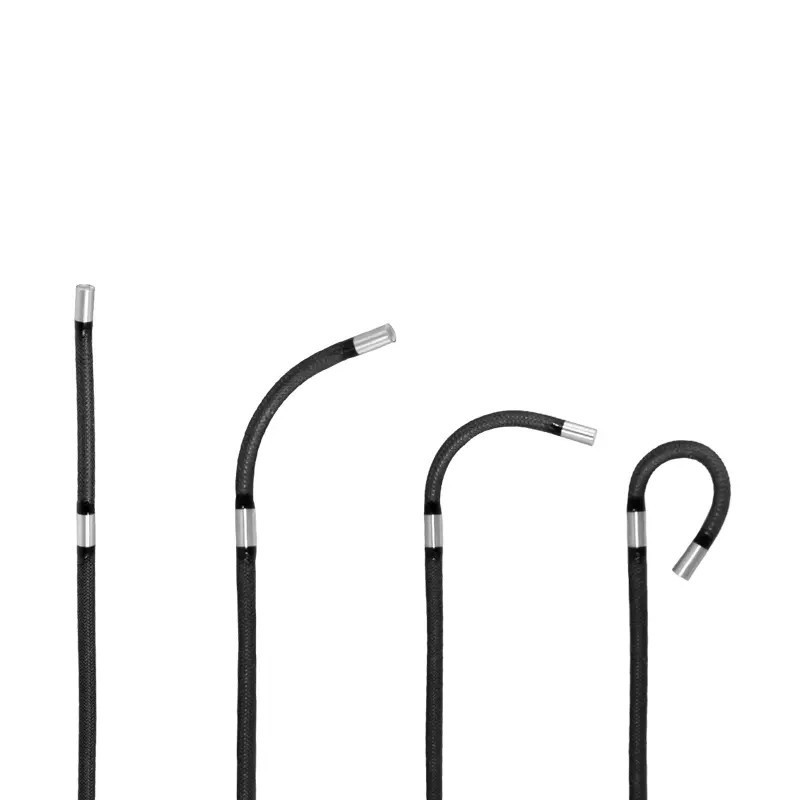

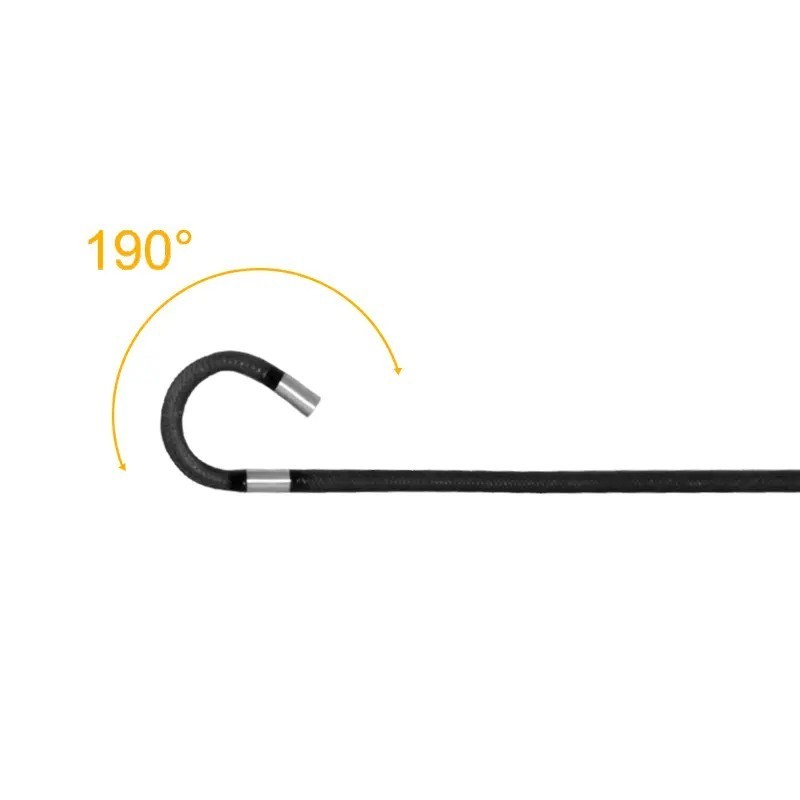

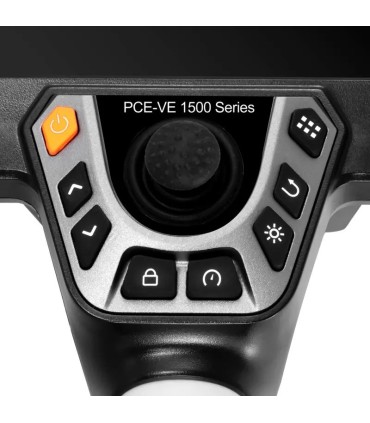

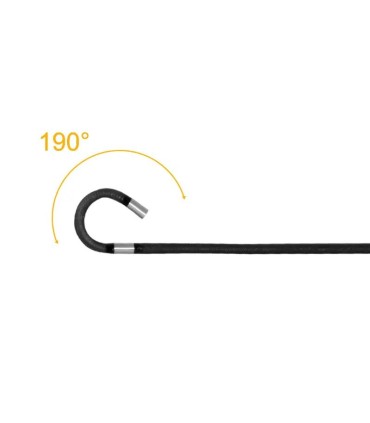

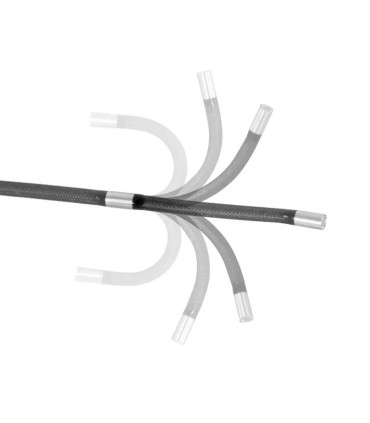

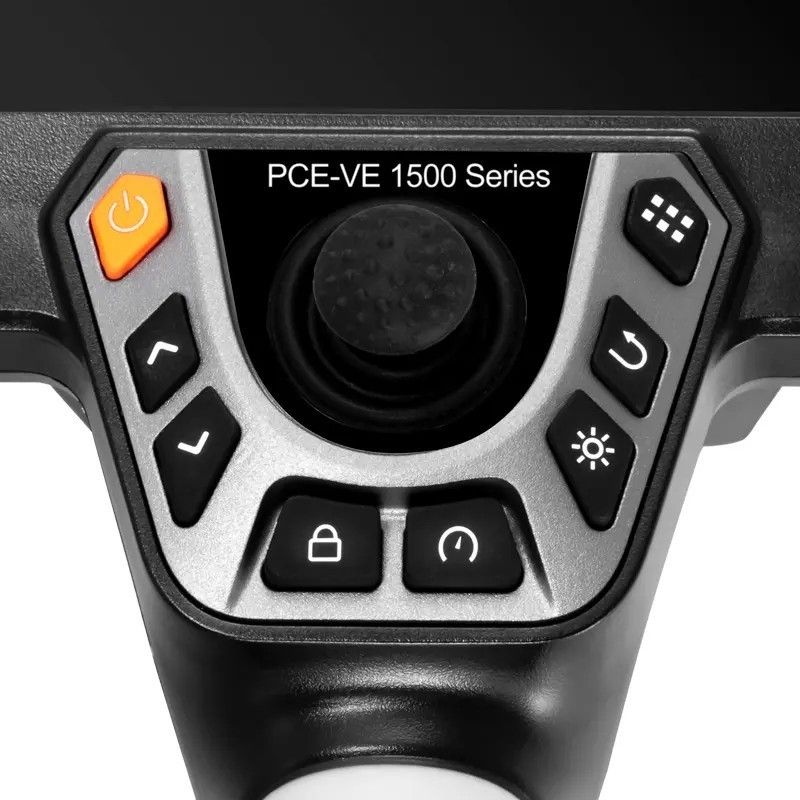

Joystick, kamera başlığının yönünü ve dolayısıyla kameranın görüş yönünü değiştirmek için kullanılabilir. Joystick, hareketli kamera başlığını belirtilen yönde büker. Bazı yerlerde 180 dereceden fazla bükme açıları mümkündür. Joystick, tek parmakla kolayca kullanılabilecek şekilde tasarlanmış ve tutma kolu ile Endoskop Kamera ekranı arasına yerleştirilmiştir.
Dokunmatik ekran fonksiyonları
Endoskop Kamera, yedi inçlik ekranda mevcut ve kaydedilen görüntüleri ayrı ayrı görüntülemenin haricinde resim içinde resim fonksiyonu yardımıyla mevcut görüntünün kayıtlı bir görüntüyle karşılaştırılmasını da sağlar. Dokunmatik bir ekran olan monitör, menü fonksiyonlarına kolay ve hızlı erişim sağlar. Endoskop Kameranın ayrıntıları işaretlemek ve görüntülere ek açıklamalar koymak için sunduğu pek çok fonksiyon, dokunmatik ekran sayesinde gerçekleştirilir.
Mevcut ve kayıtlı görüntüler, Endoskop Kamera ekranında dijital olarak birkaç kat büyütülebilir. Bunu yapmak için iki kez dokunmak ya da iki parmakla çekmek yeterlidir. Gerekirse büyütülen bölüm parmakla dokunmatik ekran üzerinde hareket ettirilebilir. Bu, görüntünün tamamının doğrudan Endoskop Kamera üzerinde kontrol edilmesini sağlar. Kaydedilen görüntülerde önemli ayrıntılar dokunmatik ekranda renkli olarak daire içine alınabilir, oklarla işaretlenebilir ya da etiketlenebilir. Bu işaretli görüntüler daha sonra eski adla ya da ek görüntü olarak kaydedilebilir.
Endoskop Kamera, ek fonksiyonlara yönelik simgeler sayesinde dokunmatik ekran üzerinden sezgisel olarak çalıştırılabilir. Örneğin, resim içinde resim fonksiyonu yardımıyla mevcut canlı görüntü o anda “dondurulmuş” ya da daha önce kaydedilmiş bir görüntü ile karşılaştırılabilir. Canlı görüntü, varsayılan olarak sağ üst köşede bir bölüm olarak görünür. Görüntü, iki kez dokunulduğunda büyük bir görüntü haline gelir ve eski görüntü sağ üst köşede değişir.
Arayüz

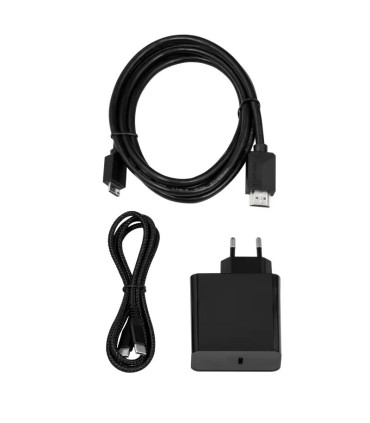

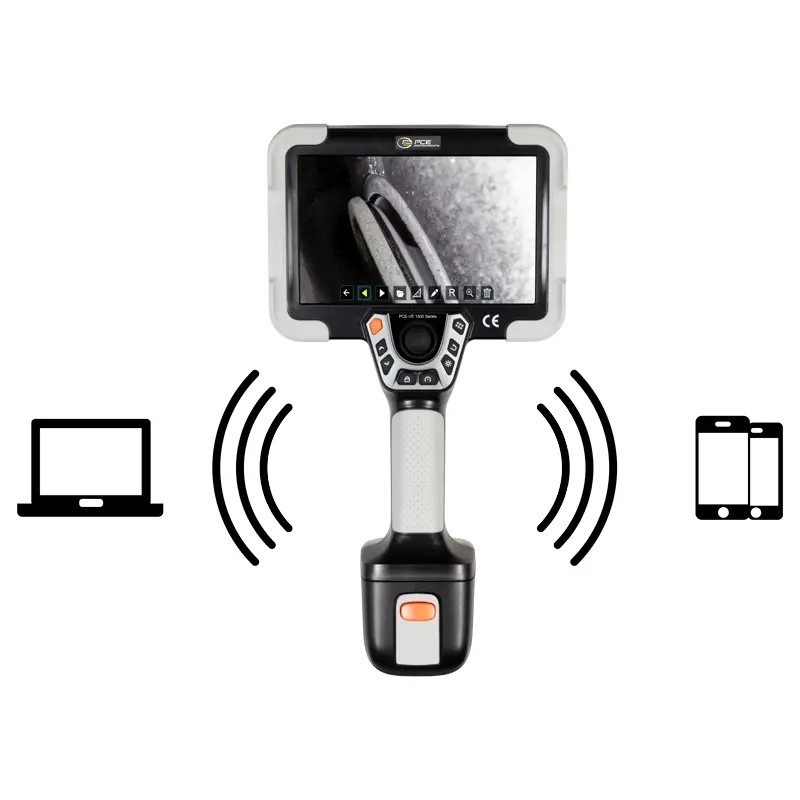

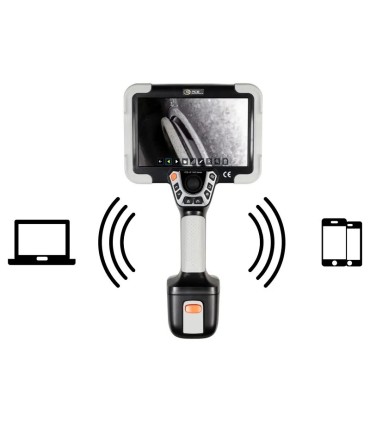

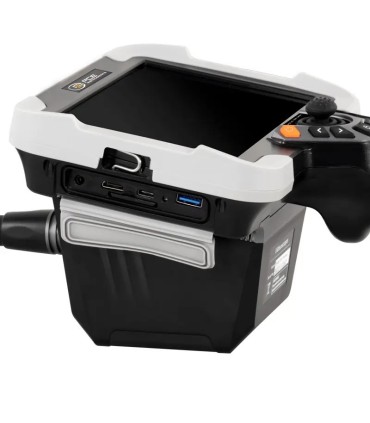

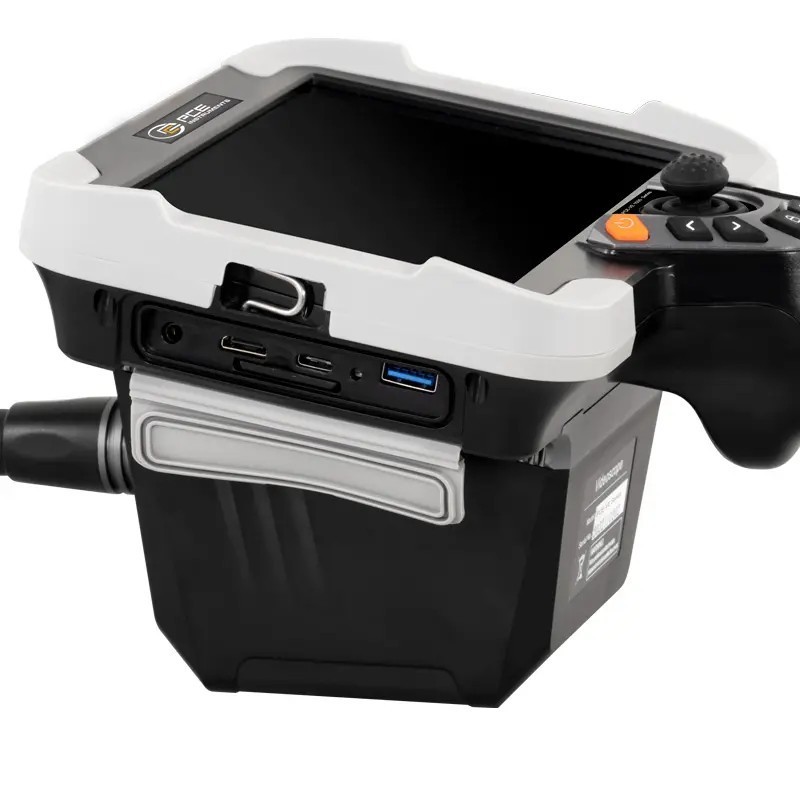

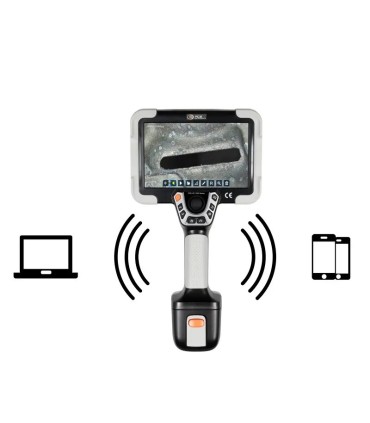

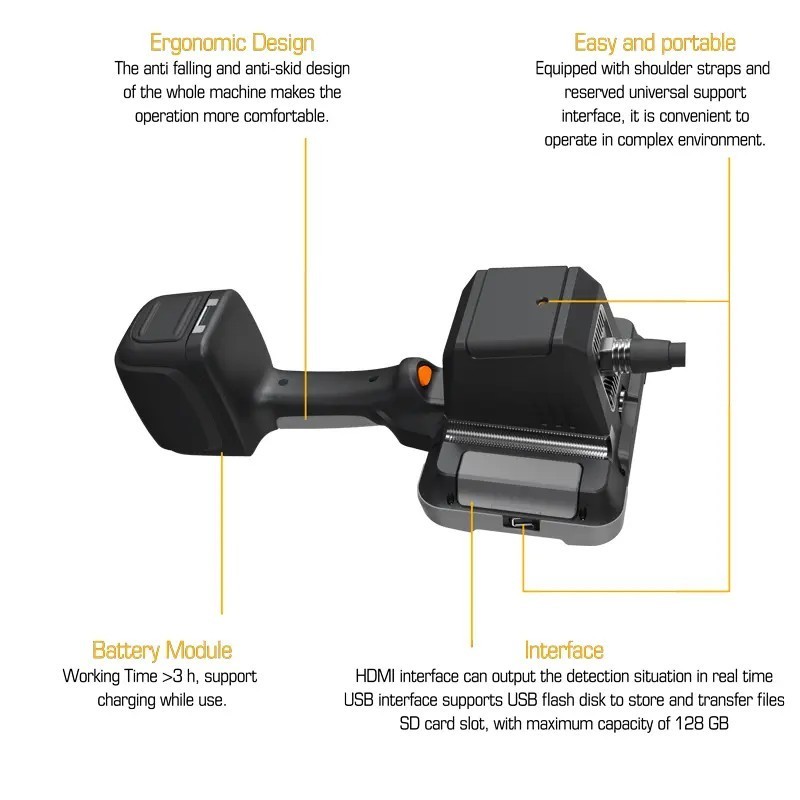

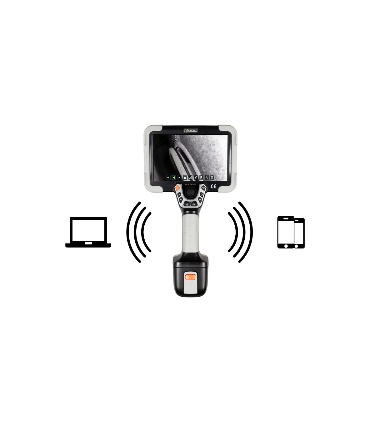

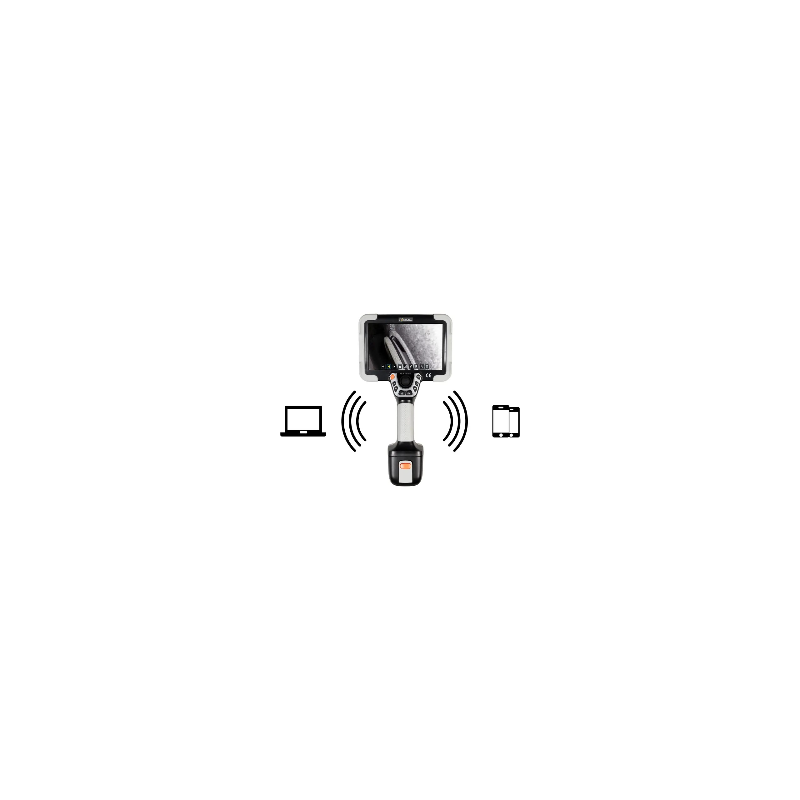

Endoskop Kamerada veri aktarımı için mevcut bağlantılar şunlardır: USB-A, USB-C, mini HDMI, ses, WiFi ve 128 GB’a kadar SD kartlar için hafıza kartı girişi. Tüm arayüzler, temel ünitede dokunmatik ekranın solunda bulunan bir kapağın altında yer alır.
