Metrik Vidalar İçin Bits, Allen Anahtar ve Tornavida Profil Ölçüleri

Metrik vida çapı veya cıvata/somun ağız ölçüsüne göre doğru tornavida ucu, bits, allen anahtar ve lokma ölçüsünü bulmak için matris rehberi.

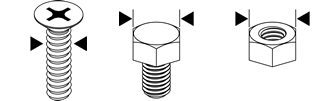

Vida çapı ve cıvata somun ağız ölçüsü ölçüm görseli

Doğru tornavida, bits allen anahtar veya lokma seçerken vida çapını yada cıvata/somun karşılıklı kenarlar arasındaki mesafeyi kumpas veya cetvel ile kontrol edin.

Düz (Slotted/Flat) Yıldız (PH) / Pozidriv / Supadriv Alyan (Hex) / Topbaş Alyan (Hex) Lokma / Lokmabaş Torx
Düz uç profil görseli

Düz Başlı Vidalar için Bits ve Tornavida Profil Ölçüleri

Örneğin 2mm diş çaplı somunlu vidalar için 3mm bıçak genişliği olan düz tornavida veya bits seçilmelidir. Yine benzer şekilde 7,5-8mm diş çaplı ahşap vidaları için 10mm bıçak genişiliği olan düz tornavida veya bits seçilmelidir.

ProfilDüz uçDüz uç genişliğimm
Somunlu Vida Somunlu vida mm
Ahşap vidası Ahşap vidası mm
1.8 mm düz uç profili
1.81
1.2		-
2.5 mm düz uç profili
2.51.6
1.8		1.6
3 mm düz uç profili
321.8
2.1
4 mm düz uç profili
42.2
2.5		2.4
4.5 mm düz uç profili
4.52.5
3		2.7
5 mm düz uç profili
53
3.5		3.1
3.5
5.5 mm düz uç profili
5.53.53.5
3.8
6 mm düz uç profili
63.5
4		3.8
4.1
7 mm düz uç profili
744.5
4.8
8 mm düz uç profili
84.5
5		5.1
5.5
9 mm düz uç profili
96
8		5.2
6.2
6.8
10 mm düz uç profili
106
8		7.5
8
Yıldız Pozidriv Supadriv profil görseli

Yıldız / Pozidriv / Supadriv Başlı Vidalar için Bits ve Tornavida Profil Ölçüleri

Daha küçük hassas vidalar için PH000 ve PH00 satırları eklenmiştir. Örneğin 1,0-1,2mm somunlu veya elektronik vidalarda PH000, 1,4-1,6mm vidalarda PH00, 1,8mm ahşap vidalarda ise PH0 yıldız tornavida veya bits seçilmelidir. Yine benzer şekilde 6mm diş çaplı akıllı vidalar için 3 numara (PH3, PZ3, SDV3) yıldız/pozidriv/supadriv tornavida veya bits seçilmelidir.

ProfilPH / PZ / SDVUç numarasıNo.
Küçük vida Somunlu vida mm
Kılavuz vida İnce dişli vida mm
Ahşap vidası Ahşap vidası mm
Matkap uçlu vida Akıllı vida mm
PH000 yıldız profilPH000
No.000Hassas1
1.2		---
PH00 yıldız profilPH00
No.00Hassas1.4
1.6		---
No.0 PhillipsPHNo.0 PozidrivPZNo.0 SupadrivSDV
No.01.7
2
2.3
2.6		2.21.8-
No.1 PhillipsPHNo.1 PozidrivPZNo.1 SupadrivSDV
No.12
2.2
2.3
2.5
2.6
3		2
2.5
3
2.9		2.1
2.4
2.7		2.9
No.2 PhillipsPHNo.2 PozidrivPZNo.2 SupadrivSDV
No.23
3.5
4
4.5
5		3
3.5
4
4.5
5
3.5
4.2
4.8		3.1
3.5
3.8
4.1
4.5
4.8		5
3.5
4.2
4.8
No.3 PhillipsPHNo.3 PozidrivPZNo.3 SupadrivSDV
No.36
8		6
8
5.5
6.3		5.1
5.5
5.8
6.2
6.8		6
5.5
6.3
No.4 PhillipsPHNo.4 PozidrivPZNo.4 SupadrivSDV
No.410
12		8
9.5		7.5
8
9.5		-
PH000 ve PH00 satırları yalnızca hassas yıldız (PH) uçlar için eklenmiştir. Pozidriv/Supadriv karşılıkları bu küçük ölçülerde standart uygulama olarak ayrıca verilmemiştir.
Allen ve ball point profil görseli

İçten Altıgen (Alyan, Hex, Inbus) Başlı Vidalar için Bits, Allen Anahtar ve Tornavida Profil Ölçüleri

ProfilAlyan (Hex) / Topbaş Alyan (Hex)ÖlçüSW
İçten altıgen cıvata İçten altıgen başlı vida mm
İçten altıgen setskur İçten altıgen setskur vida mm
SW1.5 allen profili
SW1.51.6
2		3
SW2 allen profili
SW22.54
SW2.5 allen profili
SW2.535
SW3 allen profili
SW346
SW4 allen profili
SW458
SW5 allen profili
SW5610
SW6 allen profili
SW6812
SW8 allen profili
SW81016
SW10 allen profili
SW101220
SW12 allen profili
SW121424
Lokma profil görseli

Altıgen Başlı Vidalar ve Somunlar için Lokma ve Lokmabaş Tornavida Profil Ölçüleri

ProfilLokmaLokma ölçüsüH
Altıgen başlı vida Altıgen başlı vida mm
Altıgen somun Altıgen somun mm
Altıgen başlı kılavuz vida Altıgen başlı kılavuz vida mm
SW4 lokma profili
SW422-
SW4.5 lokma profili
SW4.5-2.2-
SW5 lokma profili
SW52.52.52.9
SW5.5 lokma profili
SW5.5333.5
SW6 lokma profili
SW63.53.5-
SW7 lokma profili
SW7444.2
SW8 lokma profili
SW8554.8
5.5
SW10 lokma profili
SW106
1/4"		6
1/4"		6.3
SW11 lokma profili
SW1177-
SW12 lokma profili
SW128
5/16"		8
5/16"		-
SW13 lokma profili
SW13888
SW14 lokma profili
SW1410
5/16"
3/8		10
5/16"
3/8"		-
SW16 lokma profili
SW1610109.5
SW17 lokma profili
SW1710
12
3/8"
7/16"		10
12
3/8"
7/16"		-
SW18 lokma profili
SW181212-
SW19 lokma profili
SW1912
14
7/16"
1/2"		12
14
7/16"
1/2"		-
SW21 lokma profili
SW2114
1/2"		14
1/2"		-
SW22 lokma profili
SW221414-
SW24 lokma profili
SW2416
18		16
18		-
Torx profil görseli

Torx Başlı Vidalar için Bits, Allen Anahtar ve Tornavida Profil Ölçüleri

ProfilTorxTorxTXProfil ölçüsümm
Küçük vida Somunlu vida mm
Kılavuz vida Ahşap vidası mm
Torx yuvalı cıvata Inbus Vida mm
Torx yuvalı setskur Torx başlı setskur mm
TX1 Torx profili
TX10.8411-1.6
1.8
TX2 Torx profili
TX20.941.21.2-2
TX3 Torx profili
TX31.121.41.4-2.2
TX4 Torx profili
TX41.301.6
1.7		1.6
1.7		--
T5 Torx profili
TX51.3722-2.5
T6 Torx profili
TX61.652223
T7 Torx profili
TX71.97---3.5
T8 Torx profili
TX82.302.52.52.54
T9 Torx profili
TX92.48---4.5
TX10 Torx profili
TX102.7232.9
3
3.5		35
T15 Torx profili
TX153.263.53.5--
T20 Torx profili
TX203.8444
4.2
4.5		46
T25 Torx profili
TX254.4054.8
5
5.5		57
T27 Torx profili
TX274.96--4.5
5		8
T30 Torx profili
TX305.4966
6.3		6-
T40 Torx profili
TX406.6088810
T45 Torx profili
TX457.778-812
T50 Torx profili
TX508.7910101014
Bu tablolar referans amaçlıdır. Nihai seçimde vida standardı, uygulama torku ve üretici teknik verisi dikkate alınmalıdır.
